Стандартный датчик "N-345" к дефектоскопу ВИД-345

Стандартный датчик “N-345” для дефектоскопа ВИД-345 предназначен для выявления и определения глубины трещин, в т.ч. стресс-коррозионных, в металлических ферромагнитных конструкциях.

Поиск и оценка повреждений могут быть выполнены под слоем коррозии и/или защитного покрытия. Одновременно с этим проходит измерение толщины имеющегося слоя коррозии и/или защитного покрытия.

Дефектоскоп ВИД-345 комбинирует магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

Принцип работы датчика

Под действием переменного магнитного поля, формируемого датчиком “N-345”, в контролируемой области изделия возбуждаются вихревые токи. Вихревые токи в районе трещины формируют магнитные поля рассеяния, которые регистрируются датчиком.

Одновременно с помощью переменного магнитного поля определяется расстояние от датчика до контролируемой металлической поверхности. Регистрация указанных параметров позволяет измерять толщину защитного покрытия или глубину коррозионного повреждения, а также выявлять и определять глубину трещины независимо от величины толщины защитного покрытия или глубины коррозионного повреждения.

Объекты контроля:

• трубы, трубопроводы,
• нефте- и газопроводы,
• сосуды, сосуды давления,
• объекты энергетического производства,
• детали конструкций, машин и механизмов.

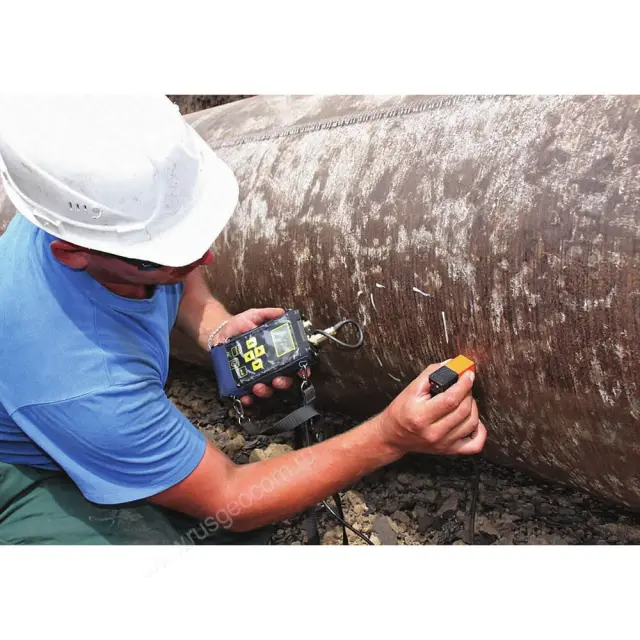

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных или полевых условиях.

Стандартный датчик “N-345” позволяет проводить измерения:

• на грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
• на влажной, грязной поверхности,
• на поверхностях с переменной толщиной изоляционного покрытия без дополнительной подстройки.

Особенности конструкции стандартного датчика “N-345”

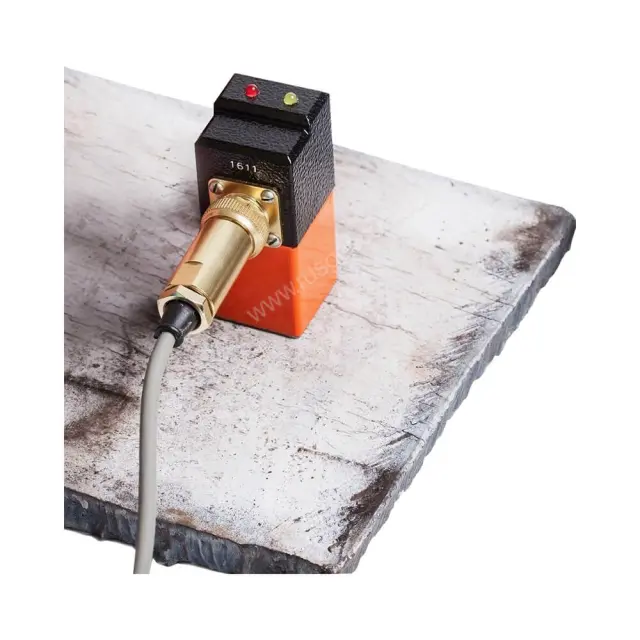

Датчик имеет прочный металлический корпус. Поверхность, контактирующая с контролируемым объектом, выполнена из высокопрочной керамики, что обеспечивает стойкость к истиранию.На корпусе датчика расположены элементы возбуждения и приема магнитного поля:

• красный светодиодный индикатор сигнализирует о наличии трещины;
• желтый светодиодный индикатор сигнализирует об изменении толщины защитного слоя или выявлении коррозионного повреждения.

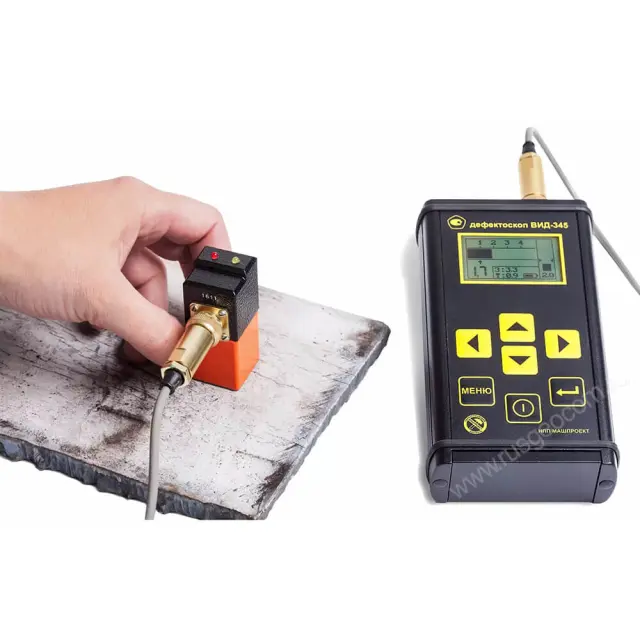

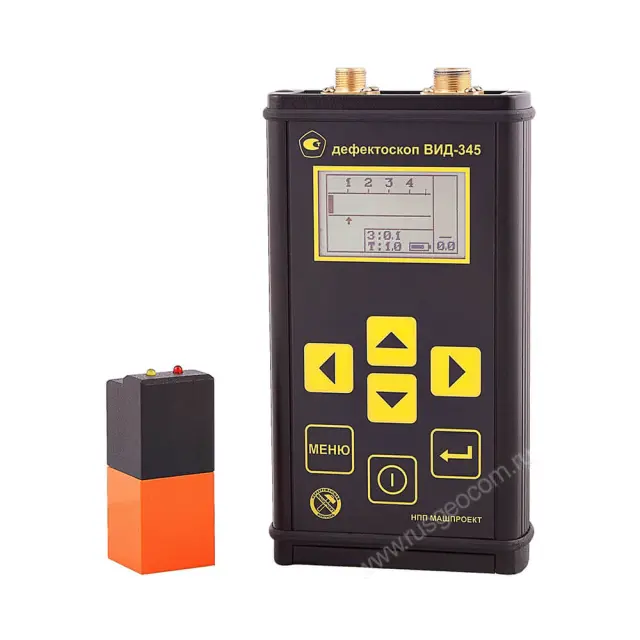

Для подключения датчика к электронному блоку дефектоскопа используется соединительный кабель.
