Измеритель ИКПП Обзор 103

Add a review
Код товара 120121
Измеритель ИККП Planar Обзор-103
Измеритель ИККП   Обзор-103
Planar Обзор-103 - Измеритель ИККП
Planar Обзор-103 -  ИККП
Planar Обзор-103
Измеритель ИККП Planar Обзор-103
Основные характеристики
Артикул:
R0029
Гарантия:
1 год
Диапазон частот:
300 кГц - 1,5 ГГц
Все характеристики
Измеритель комплексных коэффициентов передачи или векторный анализатор цепей предназначен для измерения S...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Description
Specifications
Equipment
Documents
Reviews

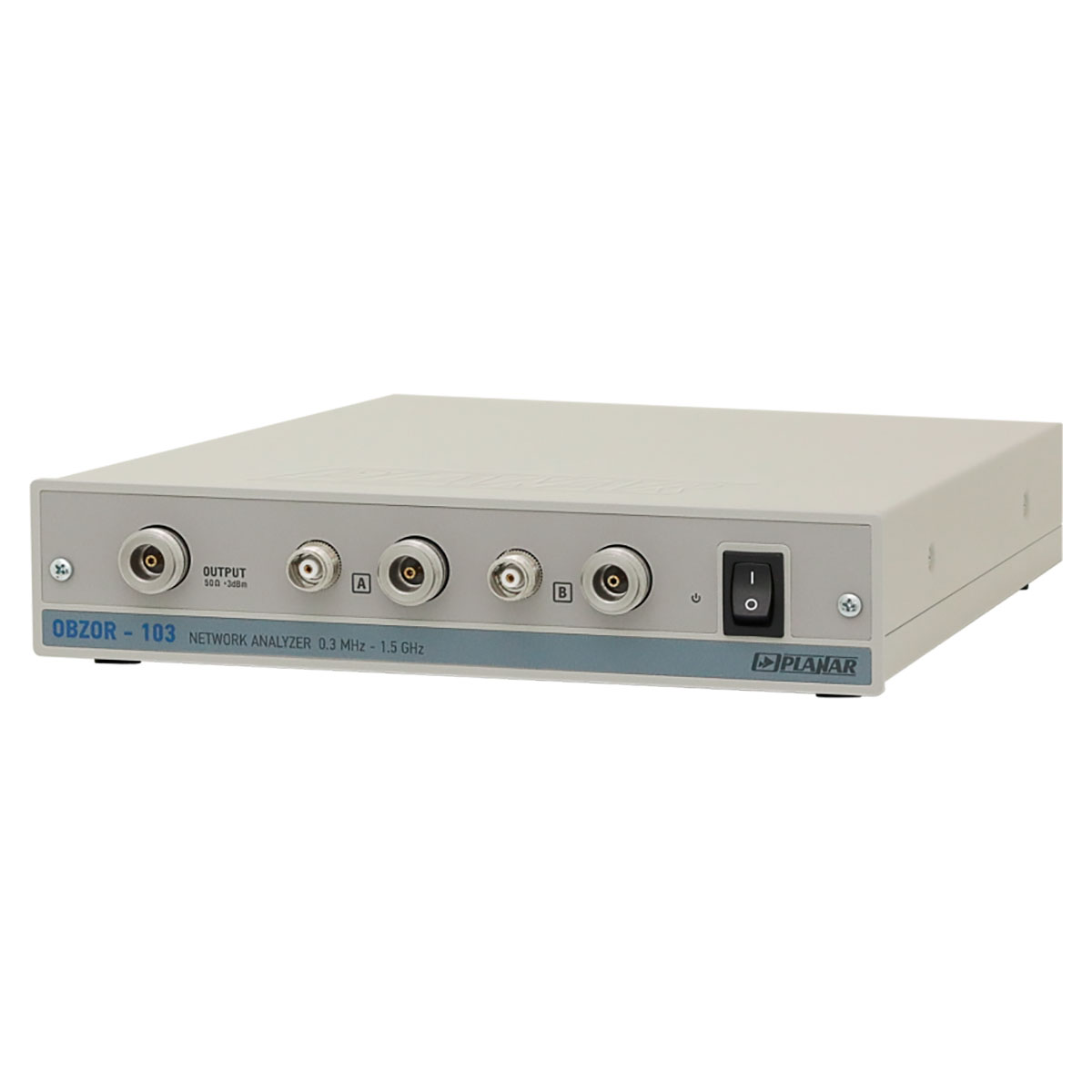

Измеритель комплексных коэффициентов передачи или векторный анализатор цепей предназначен для измерения S — параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S — параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта — Смита. Область применения измерителя — разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и компьютера (в комплект поставки не входит).

Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.

В основной модификации измеритель поставляется с измерительным трактом 50 Ом тип III (7/3,04). Комплект дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) поставляется по отдельному заказу.Возможно формирование комплекта для измерительного тракта тип N, тип N(75 Ом).

Примечание: Измерительные тракты - тип III, тип VIII, тип N, тип N(75 Ом) по ГОСТ РВ 51914-2002.

  • Диапазон частот от 0,3 до 1500 МГц
  • Измеряемые параметры: комплексный коэффициент отражения S11, комплексный коэффициент передачи S21
  • Динамический диапазон более 130 дБ
  • Минимальное время измерения одной частотной точки 200 мкс
  • Измерительные тракты: 50 Ом, 75 Ом

Купить измеритель ИККП Planar Обзор-103, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
