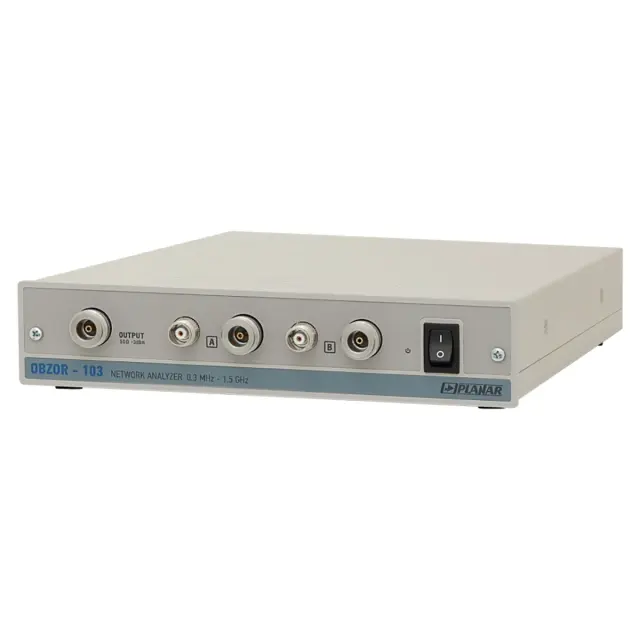

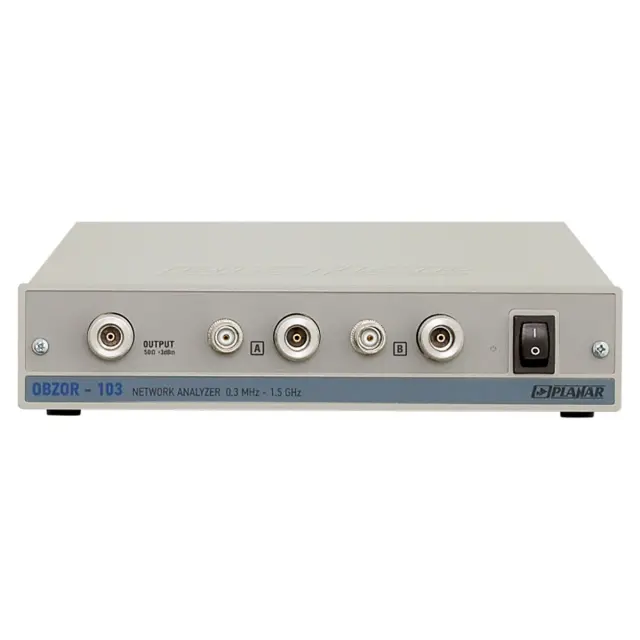

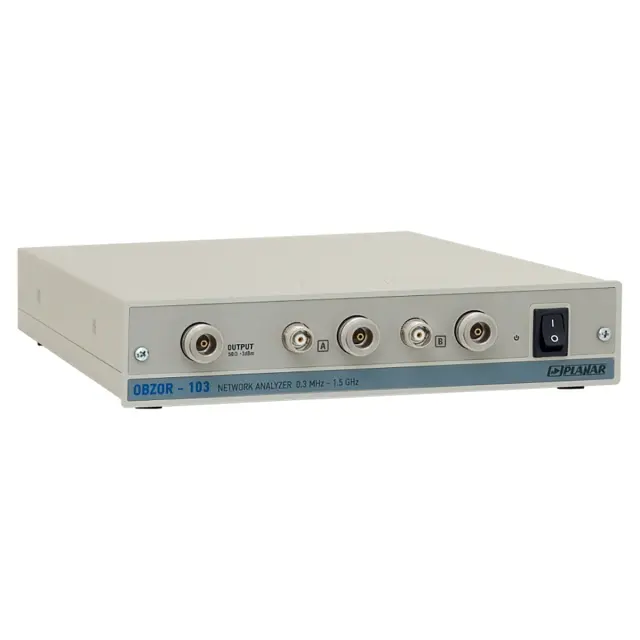

Измеритель ИКПП Обзор 103

Измеритель комплексных коэффициентов передачи или векторный анализатор цепей предназначен для измерения S — параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S — параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта — Смита. Область применения измерителя — разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

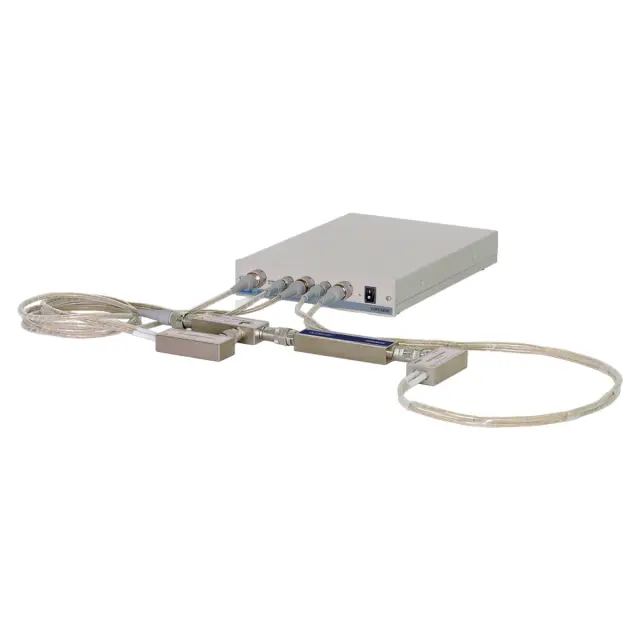

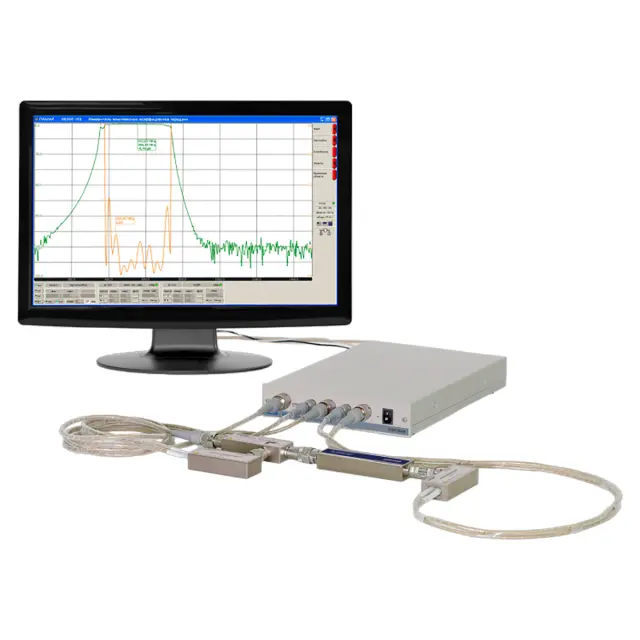

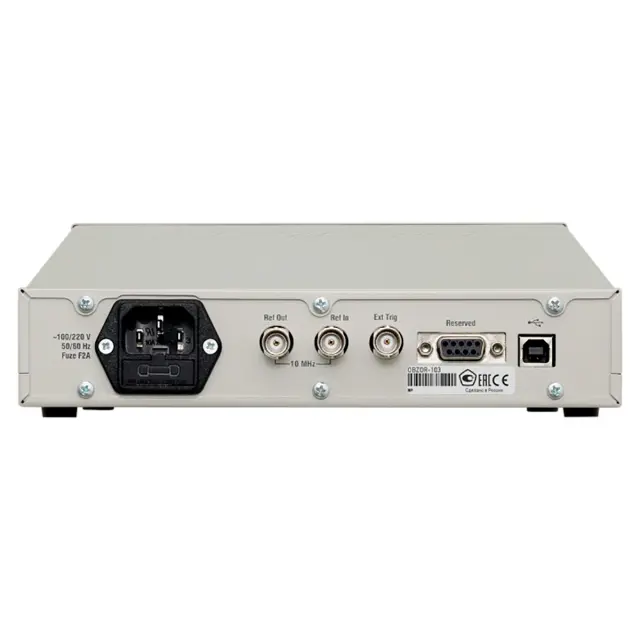

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и компьютера (в комплект поставки не входит).

Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.

В основной модификации измеритель поставляется с измерительным трактом 50 Ом тип III (7/3,04). Комплект дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) поставляется по отдельному заказу.Возможно формирование комплекта для измерительного тракта тип N, тип N(75 Ом).

Примечание: Измерительные тракты - тип III, тип VIII, тип N, тип N(75 Ом) по ГОСТ РВ 51914-2002.

• Диапазон частот от 0,3 до 1500 МГц
• Измеряемые параметры: комплексный коэффициент отражения S11, комплексный коэффициент передачи S21
• Динамический диапазон более 130 дБ
• Минимальное время измерения одной частотной точки 200 мкс
• Измерительные тракты: 50 Ом, 75 Ом
