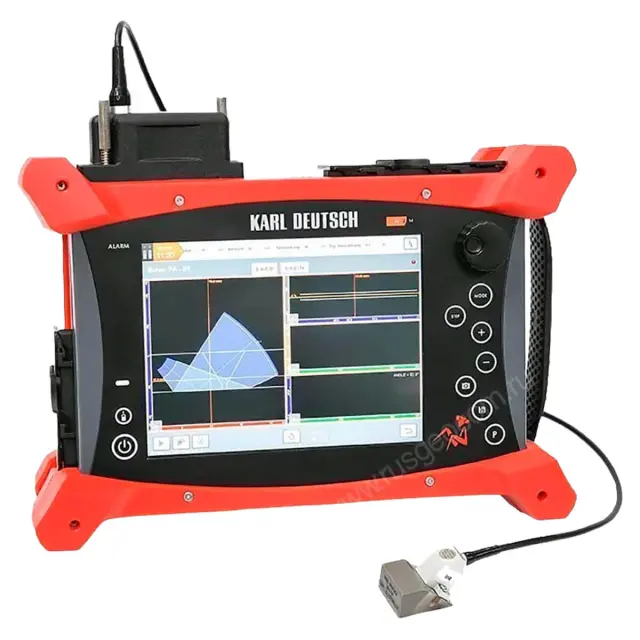

Дефектоскоп M2M MANTIS

Оставить отзыв

Артикул 111337 Код товара 111337

Характеристики

Разрешение экрана:

1024 х 768 пикселей

Рабочая температура:

от -10 °С до +45 °С

Все характеристики

Дефектоскоп M2M MANTIS - младший брат GEKKO: такой же мощный, но гораздо более компактный. Конфигурация...

Перейти к описанию

KARL DEUTSCH

Снято с производства

Описание и характеристики

Дефектоскоп M2M MANTIS

О товаре
Характеристики

Дефектоскоп M2M MANTIS - младший брат GEKKO: такой же мощный, но гораздо более компактный. Конфигурация каналов фазированных решеток 16:64 и два обычных ультразвуковых канала обеспечивают все возможности контроля.

Простейшее руководство по эксплуатации и современные ультразвуковые методы, такие как метод полной фокусировки (TFM), дополняют образ классического универсального дефектоскопа.

Ключевые характеристики:

Метод полной фокусировки (TFM) в реальном времени
Обширное представление результатов (A-, B-, C-, D-сканы, вид сверху, вид сбоку, 3D-представление, динамические кривые и т. д.)
Чрезвычайно низкие перекрестные помехи между соседними каналами (затухание перекрестных помех > 50 дБ), таким образом, хорошее отношение сигнала к шуму для A-сканирования и высококонтрастного B- и C-сканирования
Регулировка чувствительности в зависимости от времени и угла поворота

Купить дефектоскоп M2M MANTIS, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	M2M MANTIS
Возможности
Соединение	Ethernet, Wi-Fi
Разъем для монитора	USB 3.0 (x1), USB 2.0 (x1)
IPEX PA разъем	2 Lemo 00 разъем (1PR/1R)
Подключение 3-х осевого сканера	I/O 12TTL (5B/24B), 6 пиновый разъем
Условия эксплуатации
Защита	IP65
Рабочая температура	от -10 °С до +45 °С
Температура хранения	c батареей от -10 °С до +60 °С
Испытание на падение	cогласно MIL STD-810G1
Фазированные решетки
Максимальная активная апертура до 16 каналов	линейное, секторное, комбинированное, законы CIVA
Общее количество 64 каналов	метод фокусировки: глубина по вертикали, траектория звука, проекция
До 6 датчиков/до 8 групп/до 2048 законов фокусировки	калькуляция законов фокусировки (пластины, трубы, сварные швы итд.)
TFM в реальном времени
Преобразование каналов 16 до 64	максимальное количество точек изображения TFM: до 1Mpi (постобработка)
Максимальная частота обновления: до 80 кадров в сек	траектория звука: прямой (L или S), непрямой* и конвертированный режимы
Мастер калибровки (включая TCG)	A-Scan, B-Scan, C-Scan, D-Scan, эходинамика, вид сверху, вид сбоку, вид 3D
Генератор импульсов
Каналы ФАР	прямоугольный и отрицательный импульс напряжение от 12В до 90 В (1В шаг) ширина импульса от 35 до 1250 нс время отклика <6 нc
УЗ- TOFD каналы	прямоугольный и отрицательный импульс напряжение от 12В до 200 В (1В шаг) ширина импульса от 35 до 1250 нс Время отклика <5 нc
Приемник
Каналы ФАР	входное сопротивление 50 Ом частотный диапазон 0,4-20 МГц макс. входной сигнал 2 Vpp усиление до 120 дБ (0,1 дБ шаг)
УЗ- TOFD каналы	входное сопротивление 50 Ом частотный диапазон 0,6-25 МГц макс. входной сигнал 2 Vpp усиление до 120 дБ (0,1 дБ шаг)
Сбор данных
Сбор данных	А-скан/Пики амплитуд
Частота до 40 кГц	сжатие данных до х32
Вид 3D/наложение изображения	ограничение емкостью SSD-диска
Общие характеристики
Разрешение экрана	1024 х 768 пикселей
Размеры дисплея	диагональ 21,4 см
Горячая замена батареи	возможно
Время работы	более 6 часов
Габариты	311 х 88 х 220 мм
Масса	3,7 кг

Полные характеристики

Документация

pdf

Брошура
