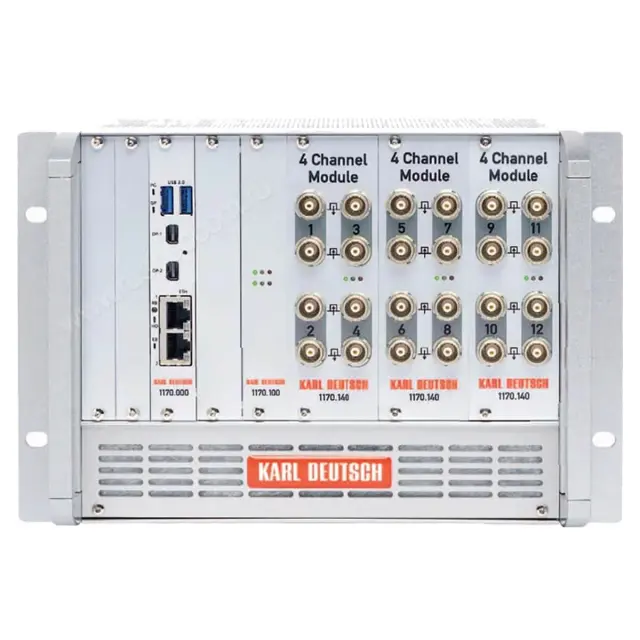

Дефектоскоп ECHOSCOPE 1170

УЗК система ECHOSCOPE 1170 Basic — это модульный электронный ультразвуковой дефектоскоп, смонтированный на 10-дюймовую стойку высотой 17,6 см. На стойку крепится главный модуль с возможностью расширения до трех модулей.

Каждый модуль УЗК имеет 4 мультиплексных, независимо настраиваемых канала для раздельно-совмещенных или совмещенных преобразователей. Максимальную частоту следования импульсов 8 кГц можно произвольно распределить по четырем каналам, тем самым средняя максимальная частота следования импульсов будет равна 2 кГц. Один из четырех каналов каждого модуля может одновременно делать замеры, поэтому, если используется несколько модулей, возможна параллельная работа мультиплексных каналов. На главный модуль поступают данные с каждого отдельного канала, он их конфигурирует и контролирует программу цикла.

Электронный ультразвуковой дефектоскоп подходит для многоканальных автоматизированных систем УЗК, используемых для выполнения широкого диапазона задач (например, определение продольных и поперечных дефектов, обнаружение дефектов типа "расслоение" на трубах, дефектоскопия штамповок, и контроль сварных швов, измерение толщины стенки).
