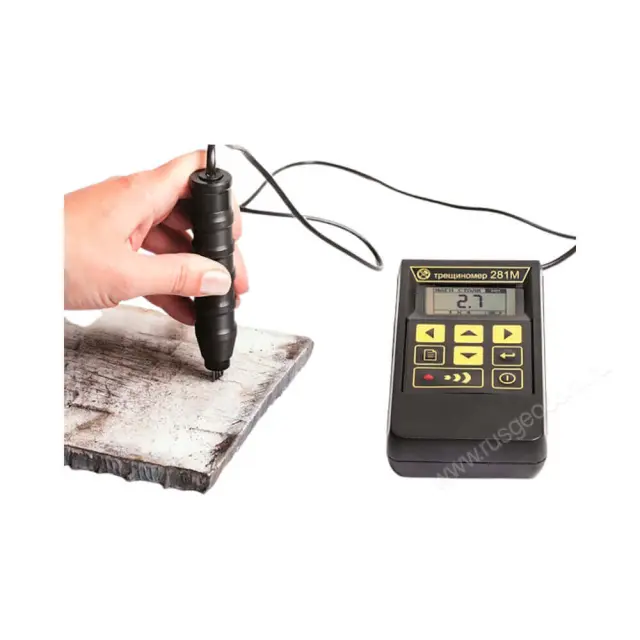

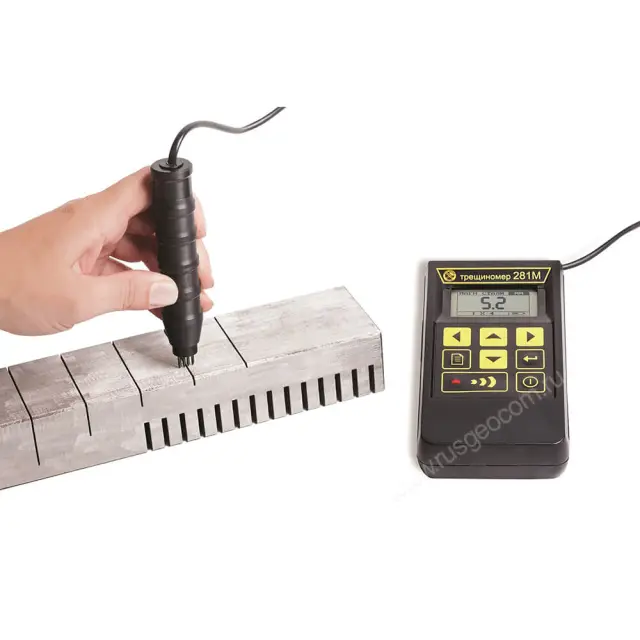

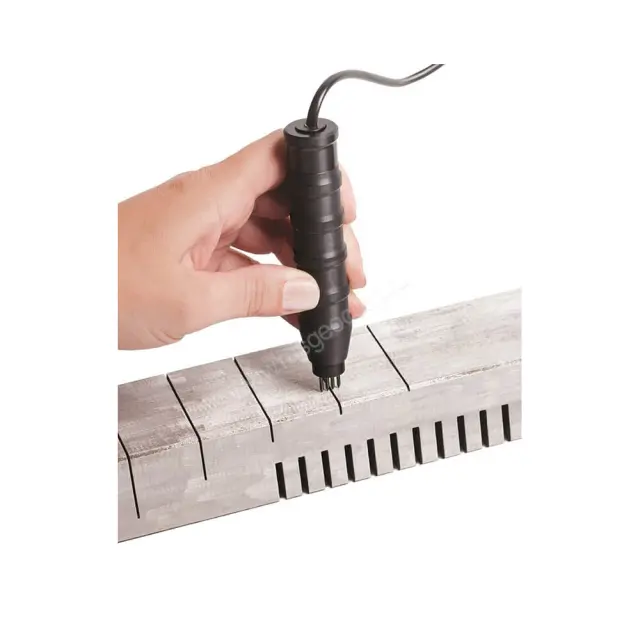

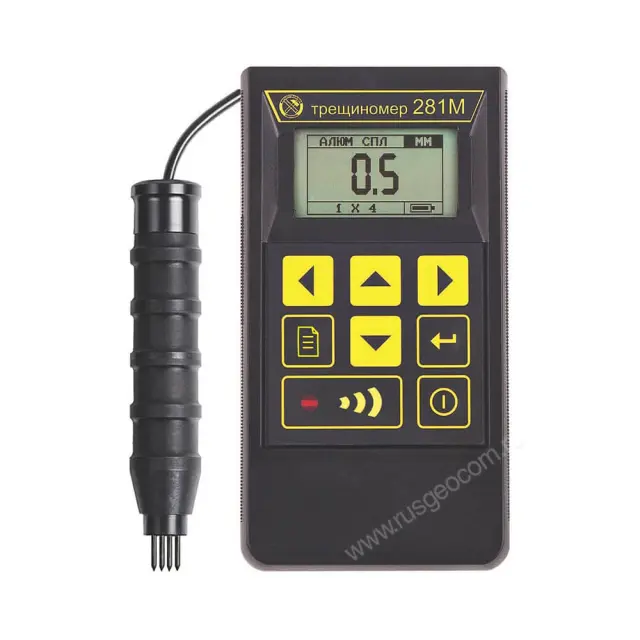

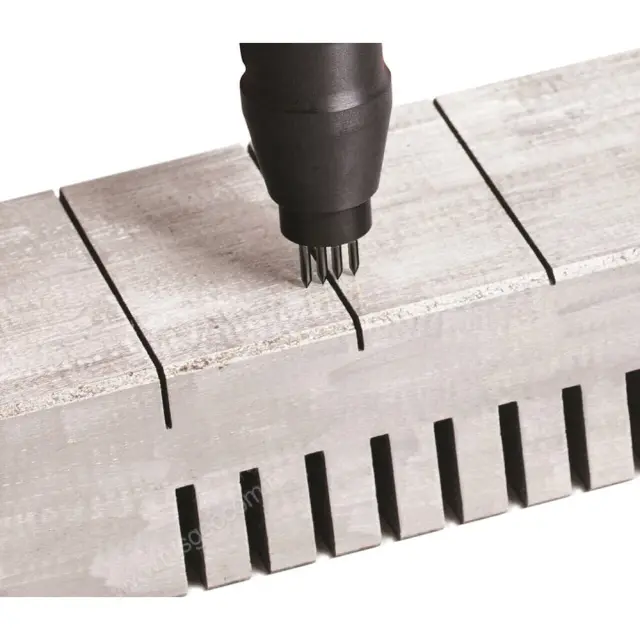

Датчик "1х4" к трещиномеру 281М

Датчик "1х4" – наиболее универсальный датчик для электропотенциального трещиномера 281М.

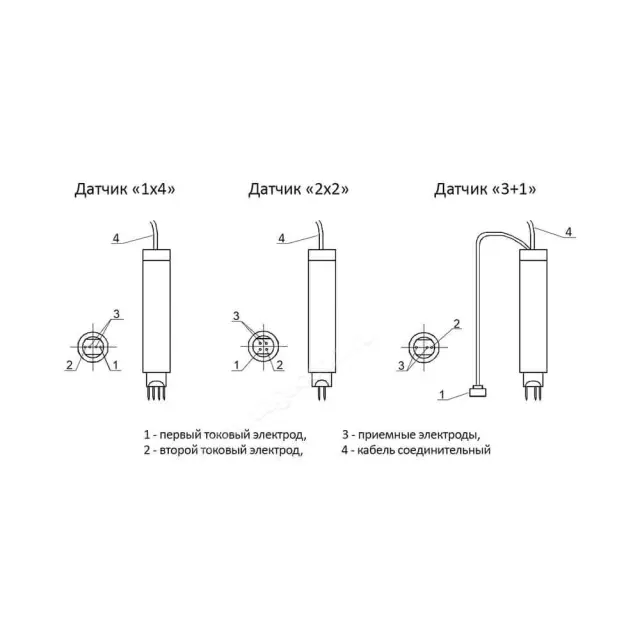

Данный датчик имеет 4 электрода, которые располагаются в один ряд. Предназначен для измерения глубины трещин от 0,5 до 30 мм.

Входит в штатный комплект поставки трещиномера.

Преимущества датчика "1х4" к трещиномеру 281М

• Контроль изделий из ферромагнитных и неферромагнитных материалов (нержавеющие стали, алюминиевые сплавы).
• Диапазон измерений 0,5 – 30 мм.
• Малое влияние электромагнитных свойств материала на результат измерения.
• Подвижные подпружиненные контактные электроды датчика позволяют производить измерения на криволинейных поверхностях.

Типовые объекты контроля:

• валы, валки, прокатные станы;
• трубы, трубопроводы, нефте-газопроводы;
• сосуды давления;
• объекты энергетического производства;
• детали конструкций, машин и механизмов.

В основу принципа действия трещиномера 281М положен электропотенциальный метод.С помощью токовых электродов в окрестности контролируемой трещины пропускается постоянный по величине ток частотой 1,0 кГц. С помощью приемных электродов и электронного блока измеряется напряжение, появившееся в результате прохождения тока по стенкам трещины. Это напряжение пропорционально глубине трещины.

Электронная схема преобразует сигнал с датчика в форму, удобную для восприятия информации оператором.

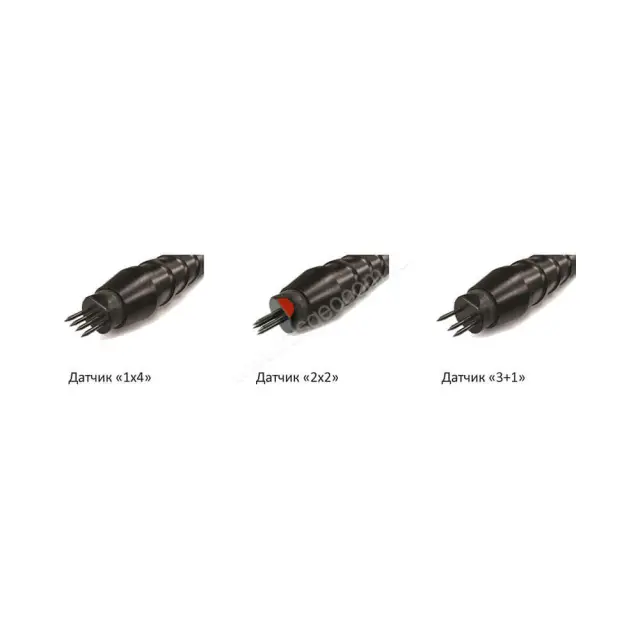

• Датчик "1х4" имеет 4 электрода, которые располагаются в один ряд.
• Диапазон измерений – от 0,5 до 30 мм.
• Подвижные подпружиненные контактные электроды датчика для работы на криволинейных поверхностях.
• Малое влияние электромагнитных свойств материала на результат измерения.
• Наиболее универсальный датчик к трещиномеру 281М для контроля изделий из ферромагнитных и неферромагнитных материалов.
