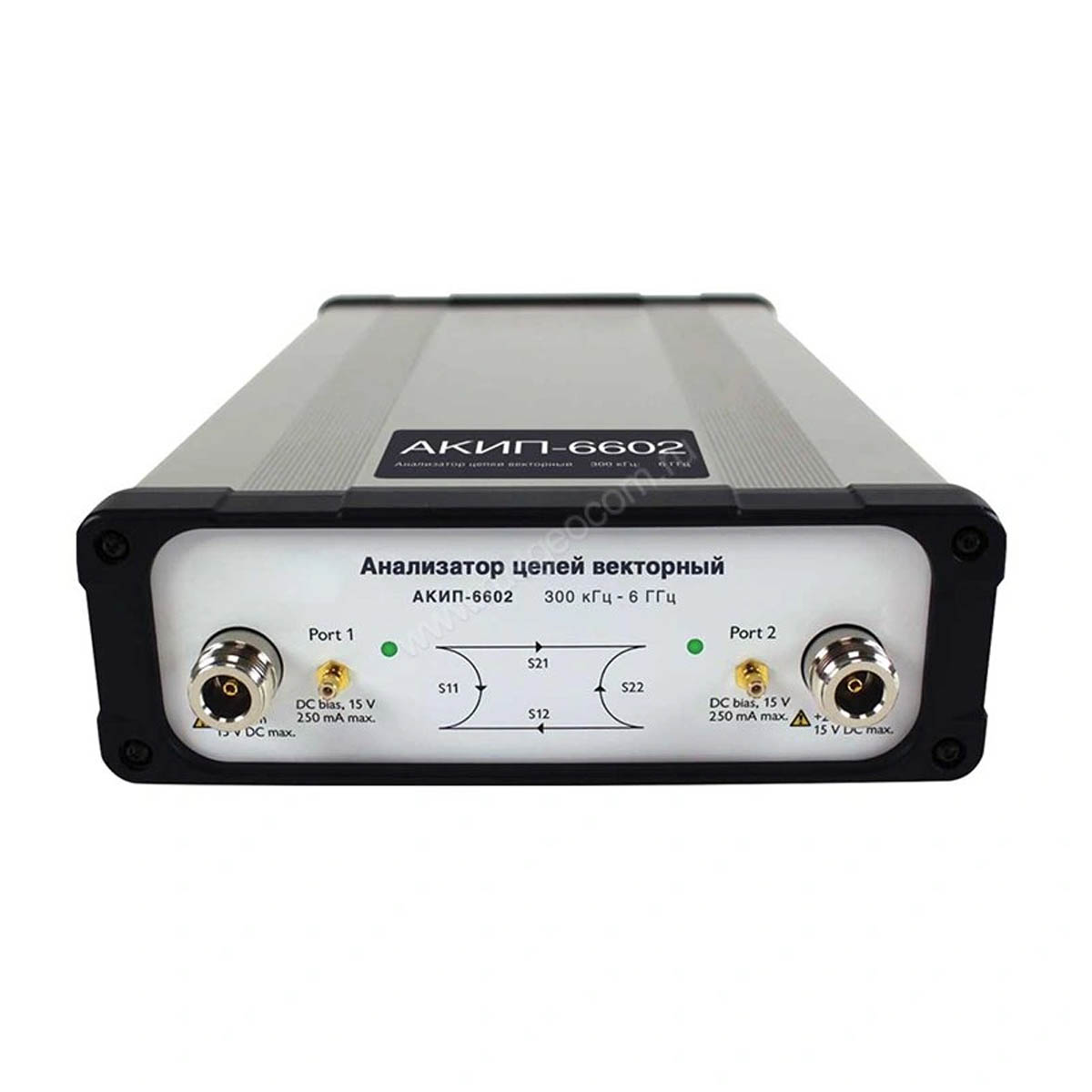

Анализатор цепей АКИП-6602

Анализатор цепей АКИП-6602 – измерительное устройство для разработки, настройки и отладки радиооборудования, которое работает в паре с персональным компьютером. Подключение производится через порт USB, настройка, управление режимами работы и анализ измеряемых параметров доступны через программное обеспечение, которое устанавливается на ПК.

Рабочий диапазон частот анализатора цепей составляет от 300 кГц до 6 ГГц. Предусмотрена возможность проведения высокоскоростного двухпортового анализа. Прибор позволяет выполнять более 5 тыс. измерений в секунду.

Основные измеряемые параметры – S11, S12, S21, S22. Кроме того, вы можете производить измерения параметров преобразований АМ и РМ усилителей, а также временной интервал, фазу и задержку, КСВ.

Для подключения к компьютеру используется порт USB версии 2.0. За счет этого, вы можете не только дистанционно управлять анализатором цепей АКИП-6602, но и быстро составлять отчеты и экспертные заключения.

В комплекте с анализатором поставляется специализированное программное обеспечение совместимое с Microsft Windows. ПО поддерживает полный спектр графических форматов для скалярного и векторного просмотра двух или однопортовых параметров. Приложение позволяет вычислить расстояние до неоднородности или импульсную характеристику, благодаря наличию режима БПФ. Приложение совместимо с другими анализаторами цепей АКИП.

Предусмотрено 2 измерительных канала с 2 трассами на канал. Линии пределов – до 6 сегментов на канал с возможностью перекрытия. Есть возможность проведения маркерных изменений с 8 маркерами различных типов.

Другие особенности устройства:

• Рабочий диапазон частот: 300 кГц – 6 ГГц.
• Высокоскоростной двухпортовый анализ (>5000 изм/сек).
• Основные измеряемые параметры: S11, S21, S12, S22.
• Входное сопротивление: стандартно - 50 Ом (математическое преобразование от 10 до 200 Ом).
• Входной тракт - тип N.
• Динамический диапазон: 118 дБ (четыре независимых приемника, технология “Quad RX”).
• Диапазон регулирования выходной мощности от 20 до +6 дБм.
• Маркерные измерения и поиск по маркерам.

Купить анализатор цепей АКИП-6602, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
