Анализатор цепей АКИП-6602
Оставить отзыв
Гарантия 1 год
Госреестр 73342-18
Артикул 00-0008197 Код товара 84015
1 253 824 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom

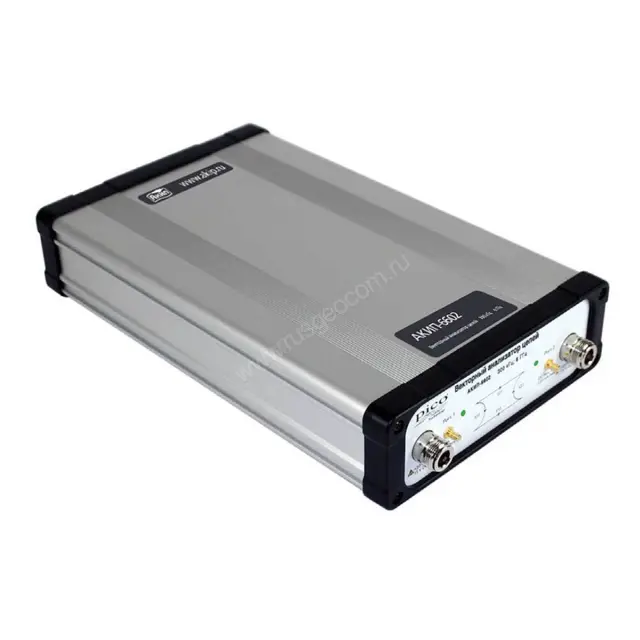

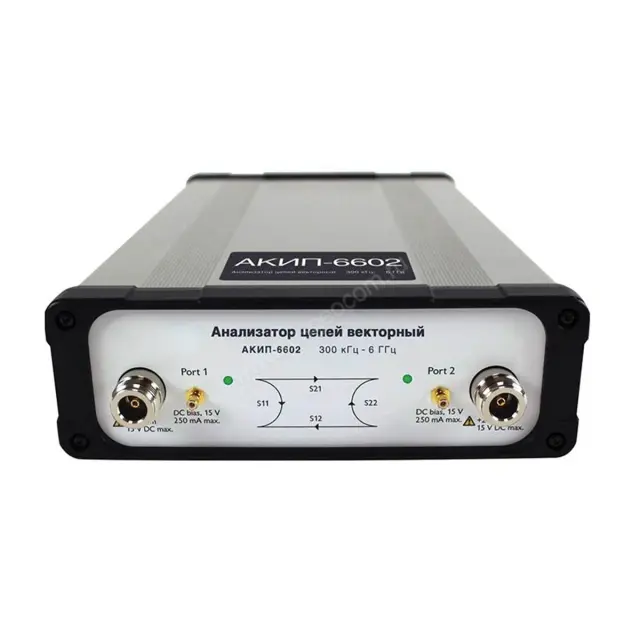

Анализатор цепей АКИП-6602
Технические характеристики
ПАРАМЕТРЫ ПРИЕМНИКА
|
||||||
|---|---|---|---|---|---|---|
Полоса частот
|
10 Гц, 50 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц, 15 кГц, 35 кГц, 70 кГц, 140 кГц
|
|||||
Средний уровень собственных шумов
|
- 100 дБ при 0,3 – 10 МГц; - 108 дБ при 10 – 4000 МГц; - 110 дБ при > 4000 МГц Относительно уровня тестового сигнала, установленного на максимальную мощность после калибровки S21. На все порты установлены тупиковые нагрузки. |
|||||
Динамический диапазон
|
118 дБ (ПЧ 10 Гц, 300 кГц ... 6 ГГц)
|
|||||
Температурная стабильность
|
0,02 дБ/°C (для частоты < 4 ГГц) 0,04 дБ/°C (для частоты ≥ 4 ГГц) После калибровки S21 |
|||||
Уровень зашумленности графика (СКЗ)
|
0,0008 дБ/ ПЧ 10 кГц 0,003 дБ/ ПЧ 70 кГц 0,005 дБ/ ПЧ 140 кГц Развертка: 201 точка, 1 МГц ... 6 ГГц, 0 дБм |
|||||
Неопределенность измерений
|
Отражение
|
Передача
|
||||
Частота
|
Амплитуда
|
Фаза
|
Частота
|
Амплитуда
|
Фаза
|
|
– 15 дБ ... 0 дБ
|
+0 дБм ... 6 дБм
|
|||||
< 2 МГц
|
0,7
|
8°
|
< 2 МГц
|
0,4
|
6°
|
|
> 2 МГц
|
0,5
|
4°
|
> 2 МГц
|
0,2
|
2°
|
|
– 25 дБ ... -15 дБ
|
-40 дБм ... 0 дБм
|
|||||
< 2 МГц
|
0,8
|
10°
|
< 2 МГц
|
0,2
|
2°
|
|
> 2 МГц
|
1,0
|
6°
|
> 2 МГц
|
0,1
|
1°
|
|
– 30 дБ ... -25 дБ
|
-60 дБм ... -40 дБм
|
|||||
< 2 МГц
|
3,0
|
20°
|
< 2 МГц
|
0,5
|
8°
|
|
> 2 МГц
|
2,5
|
15°
|
> 2 МГц
|
0,3
|
4°
|
|
-80 дБм ... -60 дБм
|
||||||
< 2 МГц
|
2,0
|
15°
|
||||
> 2 МГц
|
1,5
|
12°
|
||||
После выполнения калибровки, ПЧ 10, уровень тест сигнала - 3 дБм, усреднение выключено
|
||||||
Паразитные отклики
|
- 70 дБн
|
|||||
ТЕСТ ПОРТ
|
||||||
Согласование в нагрузке
|
Без коррекции: 16 дБ С коррекцией: 46 дБ |
|||||
Согласование в источнике
|
Без коррекции: 16 дБ С коррекцией: 46 дБ |
|||||
Направленность
|
С коррекцией: 46 дБ
|
|||||
Перекрестные помехи
|
-90 дБ
|
|||||
Максимальный входной уровень
|
+10 дБм
|
|||||
Защита входа
|
+23 дБм
|
|||||
Импеданс
|
50 Ом
|
|||||
Соединитель
|
тип N
|
|||||
ВХОД НАПРЯЖЕНИЯ СМЕЩЕНИЯ (BIAS-T)
|
||||||
Максимальное напряжение
|
± 15 В
|
|||||
Максимальный ток
|
15 мА (встроенный самовосстанавливающийся предохранитель)
|
|||||
Соединитель
|
SMB(m)
|
|||||
ВХОД/ВЫХОД СИНХРОНИЗАЦИИ
|
||||||
Выход сигнала запуска развертки
|
Низкий уровень: 0 ... 0,8 В Высокий уровень: 2,2 ... 3,6 В |
|||||
Вход сигнала запуска развертки
|
Низкий уровень: -0,1 ... 1,0 В Высокий уровень: 4,0 ... 4,0 В ± 6 В |
|||||
Соединитель
|
BNC (на задней панели)
|
|||||
ИЗМЕРЕНИЯ
|
||||||
Измеряемые параметры
|
S11, S21, S22, S12 P1dB (тестирование 1 дБ точки компрессии) Измерение параметров преобразований AM-PM усилителей Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, временной интервал (time domain) |
|||||
Коррекция ошибок
|
Полная коррекция S параметров Полная коррекция S параметров с неизвестным адаптером S 11 (полная однопортовая калибровка) S 21 (нормализация, нормализация + изоляция) S 21 (коррекция соответствия источника + нормализация + изоляция) Усреднение, сглаживание Фильтрация Hanning и Kaiser–Bessel на измерениях временного интервала Электрическая компенсация длины (ручная) Электрическая компенсация длины (автоматическая) Эффективное коррекция диэлектрической постоянной |
|||||
Измерительные каналы
|
4 канала, до 2-х трас на канал
|
|||||
Линии пределов
|
До 6 сегментов на канал (допускается перекрытие)
|
|||||
Маркерные измерения
|
8 маркеров, типы: обычный, Δ-маркер, фиксированный, мин/макс, 3 дБ и 6 дБ
|
|||||
РАЗВЕРТКА
|
||||||
Тип развертки
|
Линейная, CW (по времени), по мощности
|
|||||
Время развертки
|
37 мс: 201 точка (полна калибровка S параметров), ПЧ 140 кГц, 10 МГц ... 6 ГГц 25 мс: 201 точка (S21 калибровка), ПЧ 140 кГц, 10 МГц ... 6 ГГц |
|||||
Число точек, режим VNA
|
51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001
|
|||||
Число точек, режим TDR
|
512, 1024, 2048, 4096
|
|||||
ПАРАМЕТРЫ ГЕНЕРАТОРА
|
||||||
Диапазон частот
|
300 кГц ... 6 ГГц
|
|||||
Разрешающая способность
|
10 Гц
|
|||||
Погрешность установки частоты
|
± 1*10-5 (температурный коэффициент: ± 0,5*10-6 /°C)
|
|||||
Гармонические искажения
|
– 25 дБн (при уровне <-3 дБм)
|
|||||
Негармонические составляющие
|
– 40 дБн
|
|||||
Фазовые шумы (отстройка 10 кГц)
|
-90 дБн/Гц: 0,3 МГц ... 1 ГГц -80 дБн/Гц: 1 ГГц ... 4 ГГц -76 дБн/Гц: > 4 ГГц |
|||||
Уровень выходного сигнала
|
-3 ... -20 дБм: < 10 МГц +6 ... -20 дБм: 10 МГц ... 4 ГГц +3 ... -20 дБм: > 4 ГГц |
|||||
Разрешение установки уровня
|
0,1 дБ
|
|||||
Погрешность установки уровня
|
± 1,5 дБ (при 0 дБм, 50 Ом)
|
|||||
Вход внешнего опорного уровня
|
10 МГц (± 6*10-6 ), 0 дБм (± 3 дБм)
|
|||||
Выход опорного уровня
|
0 дБм (± 3 дБм)
|
|||||
ОБЩИЕ ДАННЫЕ
|
||||||
Интерфейс
|
USB 2.0
|
|||||
Питание
|
AC-DC адаптер 12 ... 15 В, 22 Вт
|
|||||
Габаритные размеры
|
286 х 174 х 61 мм
|
|||||
Масса (не более)
|
1,85 кг
|
|||||
Условия эксплуатации
|
15 ... 35 °C, относительная влажность до 80
|
|||||
Комплектация
- 1 Анализатор цепей АКИП-6602 – 1 штука
- 2 Сетевой адаптер универсальный – 1 штука
- 3 Кейс для транспортировки – 1 штука
- 4 USB flash с данными калибровки – 1 шт;
- 5 Ключ N-тип – 1 штука
- 6 Ключ SMA-тип – 1 штука
- 7 Кабель USB – 1 штука
Документация
