ЗА4-0,9 зеркальная антенная система 10 — 90 ГГц

О товаре
Характеристики

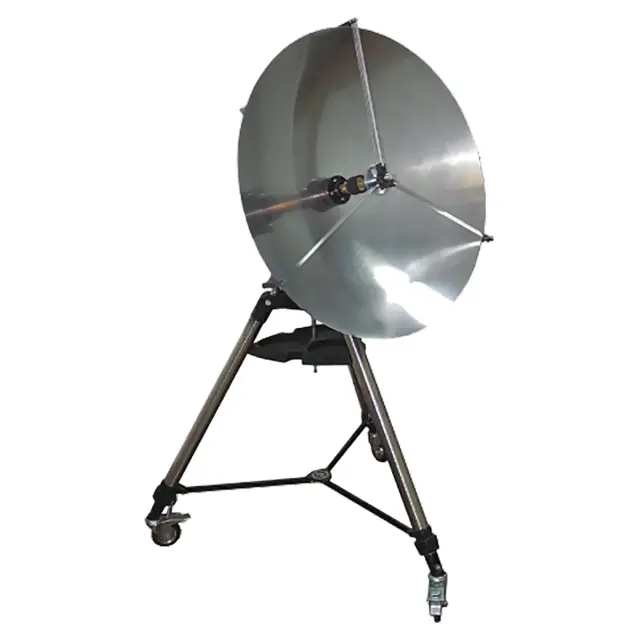

ЗА4-0,9 Зеркальная антенная система диапазона частот 10 — 90 ГГц.
Система выполнена по схеме "Кассегрена". Рекомендована для приема сигналов спутниковых и радиорелейных линий связи, а также экспериментальных исследований. Благодаря сборно-разборной конструкции рефлектора, позволяет осуществить монтаж антенной системы в труднодоступных местах и существенно облегчить её транспортировку.
Обеспечивает прием и передачу сигнала по участкам диапазона частот от 10 до 90 ГГц с различными видами поляризации: линейной, двойной линейной, круговой правого и левого вращения, в зависимости от типа установленного облучателя.
Быстрая смена частотного диапазона и вида поляризации осуществляется путем установки сменных облучающих систем;
При замене облучающей системы не требуется производить дополнительные настройки контррефлектора антенной системы;
Высокоточное исполнение рефлектора и примененная конструкция антенной системы позволило достичь значения КИП не хуже КИП цельнометаллических прецизионных зеркальных антенных систем;
Может быть укомплектована устройством поворота облучателя для подстройки антенны по поляризации.

Купить ЗА4-0,9 зеркальная антенная система 10 — 90 ГГц, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	ЗА4-0,9
Диапазон частот	10-90 ГГц
Диаметр рефлектора	0,9 м
Диаметр контррефлектора	92 мм
Угол α	55°
Масса	15,7 кг *
Время развертывания изделия из транспортного состояния в рабочее	40 минут
Время смены облучающей системы	2 минуты
Количество секций рефлектора	6
КНД (X-диапазон)	не хуже 33 дБ
КНД (Ku-диапазон)	не хуже 38 дБ
КНД (K-диапазон)	не хуже 42 дБ
КНД (Ka-диапазон)	не хуже 45 дБ
КНД (U-диапазон)	не хуже 49 дБ
КНД (V-диапазон)	не хуже 53 дБ
КНД (E-диапазон)	не хуже 55 дБ
