Высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122)

Add a review

Гарантия 3 года

Артикул MSG5122 (DSG5122) Код товара 125340

Высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122)

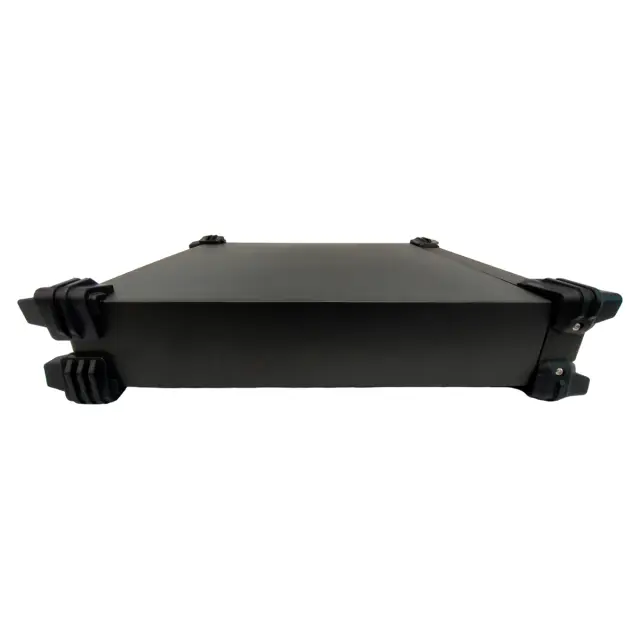

Nosean MSG5122 (DSG5122) - высокочастотный РЧ-генератор сигналов

Характеристики

Диапазон частот:

12000 МГц

Количество каналов:

Все характеристики

Высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122) представляет собой выдающееся решение для...

Перейти к описанию

Nosean

По запросу

Нашли дешевле? Сообщите нам!

Опция в подарок до 30.09.2026 (DSG5000-PUG)

Описание и характеристики

Высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122)

О товаре
Характеристики

Высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122) представляет собой выдающееся решение для лабораторных исследований. Этот двухканальный прибор предназначен для создания высококачественных радиочастотных сигналов в диапазоне от 9 кГц до 12 ГГц, что делает его незаменимым инструментом для специалистов в различных областях науки и техники.

Основные характеристики и возможности

Модель выделяется среди аналогичных устройств благодаря своей высокой выходной мощности в 20 мВт и возможности формирования фазокогерентных сигналов. Это особенно актуально для сложных сценариев испытаний, таких как:

Квантовые технологии: Генератор позволяет создавать стабильные сигналы, что критически важно для работы с квантовыми системами.
Генерация радиолокационных сигналов: Устройство может использоваться для тестирования и разработки радиолокационных систем, обеспечивая необходимую точность и чистоту сигналов.
MIMO (Multiple Input Multiple Output): Возможности генератора позволяют проводить эксперименты в области многоканальной передачи данных.
Электромагнитная совместимость (ЭМС): Генератор может быть использован для испытаний на ЭМС, что важно для обеспечения надежности и безопасности различных устройств.

Удобство и функциональность

Высокочастотный генератор сигналов выполнен в моноблочном корпусе стоечного исполнения, что обеспечивает удобство размещения в лабораторных условиях. Высокая плотность каналов позволяет масштабировать радиочастотный комплекс, что особенно полезно для крупных исследований и испытаний.

Дистанционное управление и программирование

Прибор поддерживает стандартный набор команд SCPI для дистанционного управления и программирования, что обеспечивает совместимость с различными системами автоматизации. Кроме того, пользователи могут управлять генератором Nosean MSG5122 через платформу Web Control, а также с помощью популярных языков программирования и платформ, таких как Excel, LabVIEW, Visual Basic и C++. Это открывает широкие возможности для автоматизированного тестирования и интеграции в существующие системы.

Интуитивно понятный интерфейс

Генератор оснащен встроенным сенсорным дисплеем диагональю 3,5 дюйма, который обеспечивает удобный доступ к настройкам и режимам работы прибора. Для более детального отображения состояния устройства предусмотрен интерфейс HDMI, который позволяет подключить полноформатный внешний монитор. Это особенно полезно в сложных экспериментах, где требуется мониторинг нескольких параметров одновременно.

Купить высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122), а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	Nosean MSG5122 (DSG5122)
Количество выходных каналов	2
Диапазон частот	от 9 кГц до 12 ГГц
Разрешение	0,01 Гц
Скорость установки	<3 мс (тип.)
Фазовая стабильность между каналами
f=10 ГГц, температурные колебания ≤1°C	±1°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	от +5 дБм до +10 дБм
Интерфейс	BNC (розетка)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	от 0 дБм до +10 дБм
Максимальная девиация	±1 ppm
Интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты
Частота	4,8 ГГц
Уровень	от -3 дБм до +3 дБм
Интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы	±180°
Разрешение	0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)
10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм < -30 дБн
4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм< -50 дБн
10 ГГц < f ≤ 12 ГГц	вых. уровень: ≤ +7 дБм< -30 дБн
Субгармонические искажения (непрерывный режим)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)
1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
11,3 ГГц < f ≤ 12 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
10 ГГц < f ≤ 12 ГГц	<-130 дБн/Гц

Min выходной уровень
Выходной уровень	нормированное	устанавливаемое
9 кГц ≤ f <100 кГц	-	-30 дБм
100 кГц ≤ f < 2 МГц	-30 дБм	-30 дБм
2 МГц ≤ f ≤ 10 ГГц	-30 дБм	-30 дБм
10 ГГц < f ≤ 12 ГГц	-30 дБм	-30 дБм
Max выходной уровень
9 кГц ≤ f <100 кГц	-	+10 дБм
100 кГц ≤ f < 2 МГц	+5 дБм	+15 дБм
2 МГц ≤ f ≤ 10 ГГц	+13 дБм	+25 дБм
10 ГГц < f ≤ 12 ГГц	+13 дБм	+20 дБм
Разрешение0.01 дБ	0.01 дБ
Абсолютная неопределенность уровня
Температурный диапазон от 20°C до 30°C, выходной уровень от -30 дБм до максимального по спецификации
В диапазонах частот	Нормированное	Типовое
100 кГц ≤ f ≤ 1,5 ГГц	±0,7 дБ	±0,5 дБ
1,5 ГГц < f ≤ 10 ГГц	±0,9 дБ	±0,5 дБ
10 ГГц < f ≤ 12 ГГц	±1,1 дБ	±0,9 дБ

Развязка между каналами
Частота	развязка между каналами при выходном уровне мощности = 0 дБм
9 кГц ≤ f < 4 ГГц	> 85 дБ (тип.)
4 ГГц ≤ f ≤ 10 ГГц	> 80 дБ (тип.)
10 ГГц < f ≤ 12 ГГц	> 75 дБ (тип.)
КСВН
В температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм
10 МГц ≤ f ≤ 3 ГГц	≤ 1.8 (ном.)
3 ГГц < f ≤ 6 ГГц	≤ 2.0 (ном.)
6 ГГц < f ≤ 10 ГГц	≤ 1.8 (ном.)
10 ГГц < f ≤ 12 ГГц	≤ 2.2 (ном.)
Макс. отраженная мощность
Макс. напряжение DC	0 В
10 МГц < f ≤ 12 ГГц	0,5 Вт
Перестройка по частоте
Вид	пошаговая развертка, развертка по списку
Режим	однократный, непрерывный
Диапазон	в пределах всего рабочего диапазона частот
Форма	треугольная и пилообразная
Шаг изменения	линейный или логарифмический
Количество точек	от 2 до 1001
Время ожидания	от 5 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Перестройка по мощности
Вид	пошаговая развертка, развертка по списку
Режим	одиночный, непрерывный
Диапазон	в пределах всего рабочего динамического диапазона
Форма	треугольная и пилообразная
Диапазон	полный динамический диапазон
Шаг изменения	линейный
Количество точек	от 2 до 1001
Время ожидания	от 5 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Модуляция
Совместимость типов модуляции

АМ	АМ	ЧМ	ФМ	ИМ
АМ	-	○	○	△
ЧМ	○	-	×	○
ФМ	○	×	-	○
ИМ	△	○	○	-

Примечание:○: совместимость; ×: несовместимость; △: совместимость с ограниченной AM при одновременном использовании с ИМ
Амплитудная модуляция (опция MSG5000-AMD)
Источник модуляции		внутренний, внешний
Глубина модуляции		от 0% до 100%
Разрешение		0,10%
Точность установки	при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм	< 4% от установленного значения + 1%
Искажение	при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм	< 3% ( тип.)
Неравномерность АЧХ	при m < 80%, от DC/10 Гц от 100 кГц	< 3 дБ (ном.)
Частотная модуляция (опция MSG5000-AMD)
Источник модуляции	внутренний, внешний
Максимальная девиация	при f ≤ 1.5 ГГц	2 МГц (ном.)
Разрешение	< 0,1% от девиации или 1 Гц (в зависимости от того, что больше)
Точность установки	при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник	< 2% от установленного значения + 20 Гц
Искажения	при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц	< 2% (тип.)
Неравномерность АЧХ	от DC/10 Гц до 100 кГц	< 3 дБ (ном.)
Фазовая модуляция (опция MSG5000-AMD)
Источник модуляции	внутренний, внешний
Максимальная девиация	при f ≤ 1.5 ГГц	5 рад. (ном.)
Разрешение	< 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше)
Точность установки	при f ≤ 1.5 Гц, f мод = 1 кГц, внутренний источник	< 1 % от установленного значения + 0,1 рад.
Искажения	при f ≤ 1.5 ГГц, f мод = 1 кГц, девиация = 5 рад.	< 1 % (тип.)
Неравномерность АЧХ	от DC/10 Гц до 100 кГц	< 3 дБ (ном.)
Импульсная модуляция (опция MSG5000-PUL)
Источник модуляции	внутренний, внешний
Коэффициент вкл./выкл	f ≤ 6 ГГц	> 80 дБ (тип.)
	6 ГГц < f ≤ 11 ГГц	> 70 дБ (тип.)
	f > 11 ГГц	> 60 дБ (тип.)

Импульсный генератор
Время нарастания/спада	<50 нс, 20 нс (тип.) (10% / 90%)
Частота следования импульсов	от DC до 1 МГц
Режим работы	одиночный импульс
Период следования импульсов	от 40 нс до 170 сразрешение 10 нс
Ширина импульса	от 10 нс до (170 с – 10 нс) разрешение 10 нс
Задержка запуска	от 10 нс до 170 сразрешение 10 нс
Режим запуска	авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор импульсных последовательностей (опция MSG5000-PUG)
Количество импульсов	от 1 до 2047
Длительность импульсов	от 20 нс до 170 с
Повторение	от 1 до 256

Входные/выходные разъемы

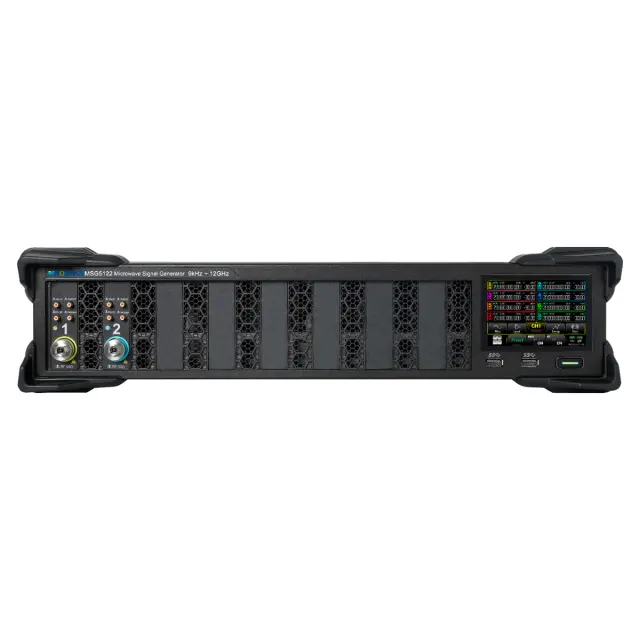

Передняя панель
РЧ выход	импеданс	50 Ом (ном.)
РЧ выход	тип разъема	3,5 мм вилка
Вход внешнего запуска	импеданс	1 кОм (ном.)
	тип разъема	SMB вилка
	логический уровень	3,3 В TTL
Выход сигнала достоверности	тип разъема	SMB вилка
Выход сигнала достоверности	выходное напряжение	0 В/ 3,3В (ном.)
Импульсный вход/выход	импеданс	50 Ом (ном.)
	входное/выходное напряжение	0 В/ 3,3В (ном.)
	тип разъема	SMB вилка
Выход сигнала развертки	тип разъема	SMB вилка
Выход сигнала развертки	выходное напряжение	0 – 10 В (ном.)

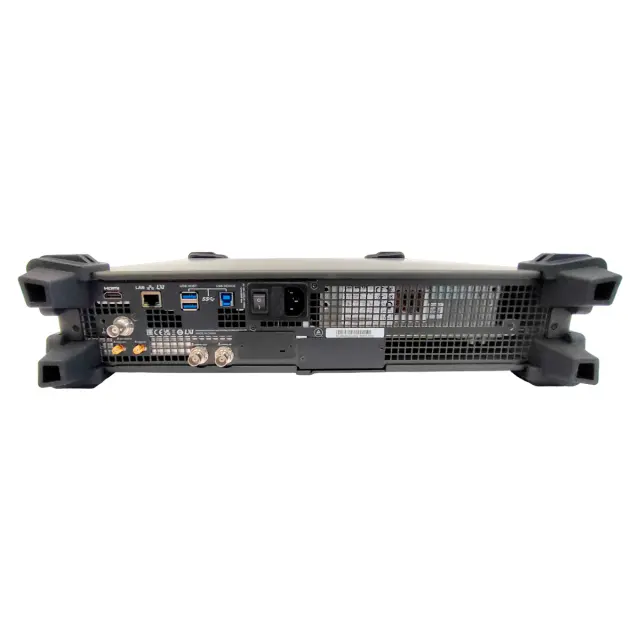

Задняя панель
Вход внешнего модулирующего сигнала	импеданс	100 кОм/600 Ом/ 50 Ом
	развязка	AC/DC
	чувствительность	1 В пик для заданной глубины
	тип разъема	BNC гнездо
Вход внешнего генератора опорной частоты10 МГц	импеданс	50 Ом
Вход внешнего генератора опорной частоты10 МГц	тип разъема	BNC гнездо
Выход внешнего генератора опорной частоты10 МГц	импеданс	50 Ом
Выход внешнего генератора опорной частоты10 МГц	тип разъема	BNC гнездо
Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц	импеданс	50 Ом
	тип разъема	SMA гнездо
Выход внешнего синхронизирующегогенератора опорной частоты 4,8 ГГц	импеданс	50 Ом
	тип разъема	SMA гнездо
Коммуникационные интерфейсы
USB 3.0 HOST	тип разъема	A вилка
	протокол	3.0
	количество	4 (2 на передней панели и 2 на задней панели)
USB 3.0 DEVICE	тип разъема	B вилка
USB 3.0 DEVICE	протокол	TMC
LAN	тип разъема	RJ-45
LAN	протокол	10/100/1000Base-T, LXI-C
HDMI	тип разъема	A вилка
HDMI	протокол	HDMI 1.4

Дисплей
Тип	TFT LCD
Разрешение	480 x 320
Диагональ	3.5 дюйма
Расширенные возможности	поддержка HDMI
Сохранение данных
Виды поддерживаемых устройств	внутренняя энергонезависимая память, USB
Хранение данных	внутренняя энергонезависимая память 10 ГБ
Электропитание
Входное напряжение, АС	100 – 240 В
Частота входного напряжения	45 – 440 Гц
Потребляемая мощность (со всеми включенными опциями)	< 650 Вт

Условия эксплуатации
Температурный диапазон	рабочий	от 0°С до +50°С
Температурный диапазон	хранения	от -20°С до +70°С
Влажность	от 0°С до 30°С	≤ 90%
	от 30°С до 40°С	≤ 75%
	от 40°С до 50°С	≤ 45%
Высота над уровнем	рабочая	ниже 3000 м

Массо - габаритные параметры
Размеры	435 х 88 х 486,3 мм (без накладок, с разъемом) 459 х 112 х 511 мм (с накладками)
Вес брутто	< 14 кг

Полные характеристики

Комплектация

1 Высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122)
2 Шнур питания
