Высокочастотный РЧ-генератор сигналов Nosean MDG70002

Add a review

Гарантия 3 года

Артикул MDG70002 Код товара 137905

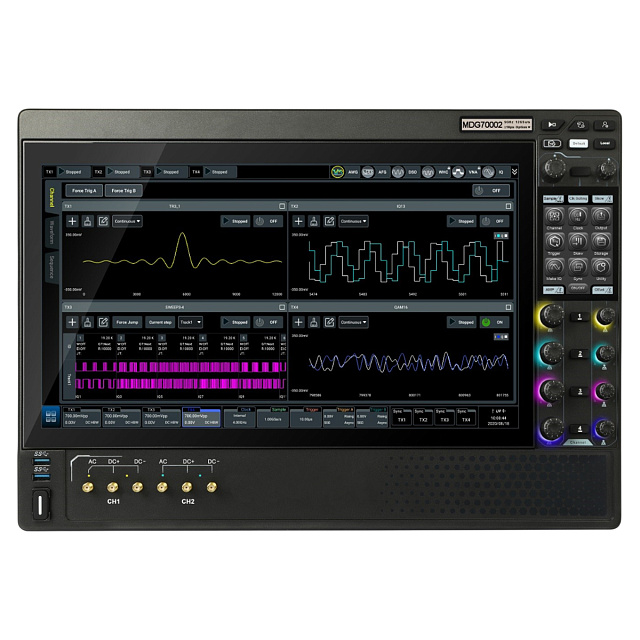

Nosean MDG70002 - высокочастотный РЧ-генератор сигналов

Характеристики

Диапазон частот:

5000 МГц

Количество каналов:

Все характеристики

Nosean MDG70002 – это высокопроизводительный генератор сигналов произвольной формы с максимальной частотой...

Перейти к описанию

Nosean

8 240 547 ₽ Последняя цена

Опция в подарок до 30.09.2026 (DSG5000-PUG)

Описание и характеристики

Высокочастотный РЧ-генератор сигналов Nosean MDG70002

О товаре
Характеристики

Nosean MDG70002 – это высокопроизводительный генератор сигналов произвольной формы с максимальной частотой дискретизации до 12 Гвыб/с, аналоговой полосой пропускания до 5 ГГц, разрешением по вертикали 16 бит и длиной сигнала произвольной формы до 1,5 Гточек и большим динамическим диапазоном.

Генератор сигналов Nosean MDG70002 предоставляет пользователям возможность формирования широкополосных и чистых сигналов, а также их последовательностей и предназначен для решения задач, требующих высокую точность воспроизведения сигнала.

Генератор сигналов Nosean серии MDG70000 выполнен в моноблочном корпусе настольного исполнения и имеет 15,6-дюймовый сенсорный экран с изменяемым углом наклона.

Особенности и преимущества

Частота дискретизации генератора: до 5 Гвыб/с (до 12 Гвыб/с при интерполяции)
Вертикальное разрешение: 16 бит
Глубина памяти: до 1,5 млрд. точек на каждый канал
Динамический диапазон, свободный от паразитных составляющих: -70 дБн
Прямой синтез несущей сигналов: до 5 ГГц
Максимальная полоса модуляции: до 1,5 ГГц
Суммарный джиттер: ниже 10 пс пик-пик, случайный джиттер: ниже 350 фс скз
Настраиваемая частота дискретизации: от 100 выб/с до 12 Гвыб/с
Многоканальная синхронизация, в том числе между приборами
Синхронизация с высокой точностью с межканальной повторяемостью: ниже 10 пс
Генерация сигналов произвольной формы по точкам; восстановление сигнала без искажений
Поддержка расширенной последовательности для создания выходных сигналов сложных форм
Интерфейсы: LAN, USB3.0, HDMI
Поддержка импорта файлов сигналов из внешней памяти
15,6'' сенсорный дисплей с изменяемым углом наклона; 3,5” - дополнительный

Применение

Разработка, производство, отладка и ремонт электронных устройств, средств связи и НЧ/ВЧ/СВЧ-изделий;
Функциональное тестирование;
Лабораторные исследования;
Область квантовых технологий;
Образование.

Назначение

Продукт предназначен для разработки, производства и измерений параметров электронных компонентов и устройств в производственных и лабораторных целях.

Купить высокочастотный РЧ-генератор сигналов, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	Nosean MDG70002
Частота дискретизации			100 выб/с – 12 Гвыб/с
Количество выходных каналов			2
Разрешение по вертикали			16 бит (0 маркеров/канал) 15 бит (1 маркер/канал) 14 бит (2 маркера/канал)
Объем памяти форм сигнала			1,5 Гвыб/канал
Синхронизация между каналами			отклонение повторяемости								±10 пс
Синхронизация между каналами			дискретность коррекции времени задержки между каналами								3 пс
Эффективная выходная частота			Максимальная выходная частота								Частота дискретизации/2,5
			Режим формирования сигналов в реальном времени								2 ГГц
			Режим формирования сигналов с векторной модуляцией (IQ, 10 Гвыб/с при интерполяции)								4 ГГц
Аналоговые выходы (Analog Output)
Выход с развязкой по постоянному току (DC-HBW)			Амплитудный диапазон (несимметричный выход, с нагрузкой 50 Ом)								350 мВ _{пик-пик} – 750 мВ _{пик-пик}
			Амплитудный диапазон (дифференциальный выход, с нагрузкой 100 Ом)								700 мВ _{пик-пик} – 1400 мВ _{пик-пик}
			Точность установки амплитуды								± 2% (от установленного значения)
			Полоса пропускания по уровню: - 3 дБ: - 6 дБ:								2 ГГц 4 ГГц
			Смещение (50 Ом относительно GND)								± 20 мВ
			Смещение (при дифференциальном выходе)								± 40 мВ
			Разрешение смещения								50 мкВ (ном.)
			Точность смещения								± 2 мВ
			Нарастание/спад в измеренном диапазоне значений от 20% до 80%								< 120 пс (при размахе 700 мВ на несимметричном выходе)
Выход с развязкой по постоянному току с усилителем (DC AMP)			Амплитудный диапазон: - несимметричный выход (с нагрузкой 50 Ом) - дифференциальный выход (с нагрузкой 100 Ом)								25 мВ _{пик-пик}– 1 В _{пик-пик} 50 мВ _{пик-пик}– 2 В _{пик-пик}
			Точность установки амплитуды: при значениях ≥ 100 мВ _{пик-пик} при значениях < 100 мВ _{пик-пик}								± 2 % ± 5 %
			Смещение: - 50 Ом, относительно GND - с развязкой по DC								±1 В ±2 В
			Точность смещения: - несимметричный выход (OutP+OutN/2) - диференциальный выход (OutP-OutN)								± (2% от смещения + 10 мВ) ± 20 мВ
			Полоса пропускания по уровню: -3 дБ: -6 дБ:								1,3 ГГц, 2,6 ГГц
			Длительность фронта переходной характеристики нарастание/спад в значениях от 20% до 80% (несимметричный выход)								< 160 пс при 1 В _{пик-пик}
Выход с развязкой по переменному току (AC)			Выходная мощность								-20 дБм ~ +10 дБм
			Точность установки								± 0,5 дБ (тип.)
			Смещение								±2 V/ 70 мА
			Точность смещения на открытом выходе (без нагрузки)								± (2% от смещения + 20 мВ)
			Полоса пропускания по уровню: – 3 дБ: – 6 дБ: – 18 дБ:								10 МГц – 2 ГГц 10 МГц – 3,8 ГГц 10 МГц – 4,8 ГГц
Количество каналов			4, по 3 SMA разъема на канал на передней панели
Характеристики во временной области (Time Domain)
Скорость передачи данных (частота дискретизации/4 отсчета на период)											Максимум 1,25 Гбит/с
Джиттер: - случайный - суммарный											350 фс _ср.кв. 10 пс _{пик-пик}
Характеристики в частотной области (Frequency Domain)
КСВН на выходах: - DC HBW (в диапазоне DC - 4 ГГц) - DC AMP (в диапазоне DC - 2,6 ГГц) - AC (в диапазоне DC - 5 ГГц)											< 1,8 < 1,8 < 2,0
Интермодуляционные искажения при: - 100 МГц ± 1 МГц - 1 ГГц ± 1 МГц											-70 дБн -60 дБн
Динамический диапазон свободный от паразитных составляющих (SFDR)
DC HBW выход (типовые значения)
					Параметры в полосе пропускания						Параметры в смежной полосе частот
	DC HBW выход				Измерено в полосе				Значение		Измерено в полосе	Значение
2,5 Гвыб/с	100 МГц				DC – 500 МГц				- 80 дБн		DC – 1,25 ГГц	- 72 дБн
	DC – 625 МГц				DC – 625 МГц				- 70 дБн		DC – 1,25 ГГц	- 62 дБн
	DC – 1 ГГц				DC – 1 ГГц				- 60 дБн		DC – 1,25 ГГц	- 58 дБн
5 Гвыб/с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 2,5 ГГц	- 72 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 70 дБн		DC – 2,5 ГГц	- 62 дБн
	DC – 2 ГГц				DC – 2 ГГц				- 60 дБн		DC – 2,5 ГГц	- 58 дБн
10 Гвыб/с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 68 дБн		DC – 5 ГГц	- 50 дБн
	DC – 2 ГГц				DC – 2 ГГц				- 60 дБн		DC – 5 ГГц	- 48 дБн
	2 ГГц – 3,5 ГГц				2 ГГц – 3,5 ГГц				- 42 дБн		DC – 5 ГГц	- 42 дБн
	3,5 ГГц – 4 ГГц				3,5 ГГц – 4 ГГц				- 55 дБн		DC – 5 ГГц	- 40 дБн
12 Гвыб/с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 68 дБн		DC – 5 ГГц	- 50 дБн
	DC – 2 ГГц				DC – 2 ГГц				- 60 дБн		DC – 5 ГГц	- 48 дБн
	2 ГГц – 3,5 ГГц				2 ГГц – 3,5 ГГц				- 42 дБн		DC – 5 ГГц	- 42 дБн
	3,5 ГГц – 4 ГГц				3,5 ГГц – 4 ГГц				- 55 дБн		DC – 5 ГГц	- 40 дБн
DC AMP выход (типовые значения)
					Параметры в полосе пропускания						Параметры в смежной полосе частот
	DC AMP выход				Измерено в полосе				Значение		Измерено в полосе	Значение
2,5 Гвыб/с	100 МГц				DC – 500 МГц				- 80 дБн		DC – 1,25 ГГц	- 72 дБн
	DC – 625 МГц				DC – 625 МГц				- 70 дБн		DC – 1,25 ГГц	- 62 дБн
	DC – 1 ГГц				DC – 1 ГГц				- 60 дБн		DC – 1,25 ГГц	- 58 дБн
5 Гвыб/с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 2,5 ГГц	- 72 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 70 дБн		DC – 2,5 ГГц	- 62 дБн
	DC – 2 ГГц				DC – 2 ГГц				- 60 дБн		DC – 2,5 ГГц	- 58 дБн
10 Гвыб/с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 68 дБн		DC – 5 ГГц	- 50 дБн
	DC – 2 ГГц				DC – 2 ГГц				- 60 дБн		DC – 5 ГГц	- 48 дБн
	2 ГГц – 2,6 ГГц				2 ГГц – 2,6 ГГц				- 44 дБн		DC – 5 ГГц	- 44 дБн
12 Гвыб/с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 68 дБн		DC – 5 ГГц	- 50 дБн
	DC – 2,0 ГГц				DC – 2,0 ГГц				- 60 дБн		DC – 5 ГГц	- 48 дБн
	2 ГГц – 2,6 ГГц				2 ГГц – 2,6 ГГц				- 44 дБн		DC – 5 ГГц	- 44 дБн
AC выход (типовые значения)
					Параметры в полосе пропускания						Параметры в смежной полосе частот
	AC выход				Измерено в полосе				Значение		Измерено в полосе	Значение
2,5 Гвыб/с	100 МГц				DC – 500 МГц				- 80 дБн		DC – 1,25 ГГц	- 72 дБн
	DC – 625 МГц				DC – 625 МГц				- 70 дБн		DC – 1,25 ГГц	- 62 дБн
	DC – 1 ГГц				DC – 1 ГГц				- 60 дБн		DC – 1,25 ГГц	- 58 дБн
5 Гвыб/с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 2,5 ГГц	- 72 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 70 дБн		DC – 2,5 ГГц	- 62 дБн
	DC – 2 ГГц				DC – 2 ГГц				- 58 дБн		DC – 2,5 ГГц	- 58 дБн
10 Гвыб/с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 68 дБн		DC – 5 ГГц	- 50 дБн
	DC – 2 ГГц				DC – 2 ГГц				- 58 дБн		DC – 5 ГГц	- 46 дБн
	2 ГГц – 3,5 ГГц				2 ГГц – 3,5 ГГц				- 46 дБн		DC – 5 ГГц	- 42 дБн
	3,5 ГГц – 4 ГГц				3,5 ГГц – 4,0 ГГц				- 46 дБн		DC – 5 ГГц	- 40 дБн
12 Гвыб /с	100 МГц				DC – 1 ГГц				- 80 дБн		DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц				- 68 дБн		DC – 5 ГГц	- 50 дБн
	DC – 2,0 ГГц				DC – 2,0 ГГц				- 58 дБн		DC – 5 ГГц	- 46 дБн
	2 ГГц – 3,5 ГГц				2 ГГц – 3,5 ГГц				- 46 дБн		DC – 5 ГГц	- 42 дБн
	3,5 ГГц – 4 ГГц				3,5 ГГц – 4 ГГц				- 46 дБн		DC – 5 ГГц	- 40 дБн
Гармонические искажения и фазовый шум (Harmonics and Phase Noise)
Гармонические искажения при выходном сигнале 500 мВ _{пик-пик}
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе)								10 МГц – 500 МГц			< –62 дБн
								500 МГц – 1 ГГц			< –50 дБн
								1 ГГц – 4 ГГц			< –30 дБн
Вторая гармоника (на несимметричном выходе)								10 МГц – 500 МГц			< –42 дБн
								500 МГц – 1 ГГц			< –40 дБн
								1 ГГц – 4 ГГц			< –25 дБн
Третья гармоника								10 МГц – 500 МГц			< –55 дБн
								750 МГц – 1 ГГц			< –50 дБн
								1 ГГц – 2 ГГц			< –35 дБн
Гармонические искажения при выходном сигнале 1 В _{пик-пик}
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе)								10 МГц – 500 МГц			< –55 дБн
								500 МГц – 1 ГГц			< –45 дБн
								1 ГГц – 2,6 ГГц			< –35 дБн
Вторая гармоника (на несимметричном выходе)								10 МГц – 500 МГц			< –38 дБн
								500 МГц – 1 ГГц			< –30 дБн
								1 ГГц – 2,6 ГГц			< –25 дБн
Третья гармоника								10 МГц – 500 МГц			< –33 дБн
								500 МГц – 1 ГГц			< –30 дБн
								1 ГГц – 2,6 ГГц			< –25 дБн
Фазовый шум (Phase Noise)
Значение плотности фазового шума, при отстройке от несущей на 10 кГц						Значение несущей частоты					Уровень фазового шума
						100 МГц					-126 дБн/Гц
						1 ГГц					-112 дБн/Гц
						2 ГГц					-106 дБн/Гц
						4 ГГц					-100 дБн/Гц
Входы (Input)
Внешний вход системы запуска (Trigger In)				Количество входов						2
				Полярность						положительная и отрицательная
				Импеданс						1 МОм (ном.)
				Диапазон вх. напряжения						± 8 В _скз (1 МОм)
				Пороговый уровень						диапазон – 5В ~ +5В разрешение 0,1 В (ном.)
				Длительность импульса запуска						20 нс
				Максимальная частота следования импульсов запуска						50 МГц
				Чувствительность						500 мВ _{пик-пик}
				Разъем						SMA (розетка, на задней панели)
Внешний вход сигнала модуляции (Modulating Signal Input)				Количество входов						4
				Мультиплексирование						Аналоговая модуляции или квадратурная (IQ) модуляция
				Частотный диапазон						DC - 100 МГц
				Уровень входного сигнала						1 В _{пик-пик} (полный диапазон)
				Импеданс						50 кОм (ном.)
				Разъем						SMA (розетка, на задней панели)
Внешний вход последовательностей (Pattern Jump Input)				Входной импеданс						1 кОм
				Входной уровень						3.3 В (LVCMOS)
				Количество направлений						256
				Формирование пакета						по спаду (по заднему фронту)
				Время установки строб-импульса						5 нс
				Время удержания строб-импульса						5 нс
				Минимальная длительность импульса						64 нс
				Задержка выхода аналогового канала						<12,500/частота дискретизации
				Разъем						DB15 (розетка, на задней панели)
Возможности импорта/экспорта форм сигнала (Waveform Capability)
Импорт файлов с формами сигналов							*.txt формат файла, поддерживающий код напряжения и нормализованное значение
							*.wfm формат файла
							*.seq формат файла
Экспорт файлов с формами сигналов							*.txt формат файла, поддерживающий код напряжения и нормализованное значение
							*.wfm формат файла
							*.seq формат файла
Выход маркера (Marker Output)
Количество								0 (по умолчанию), 1, 2
Минимальная длительность импульса								3,2 нс
Максимальная скорость передачи данных								2,5 Гвыб/с
Тип								несимметричный
Импеданс								50 Ом (ном.)
Выход, 50 Ом								Окно: от - 0.5 В до 1,75 В Амплитуда: от 400 мВ до 1,75 В (тип.) Разрешение: 100 мкВ (ном.)
Время нарастания (от 20% до 80%)								750 пс
Контроль задержки								±2 нс
Разъем								SMA (розетка, на задней панели)
Характеристики последовательностей (Sequencer)
Последовательность (Sequence)		Количество шагов на каждую последовательность: 1 - 16384
Подпоследовательность (Subsequence)		Количество шагов на каждую подпоследовательность: 2 - 16383
Сегмент сигнала (Waveform Segment)		Длина сегмента сигнала: от 2,4 квыб до 500 Mвыб (1,5 Гвыб - опционально) Минимальная длина сегмента сигнала: 1 выборка
Выход прямой последовательности (Output Sequence)		Выполняет шаги последовательности /подпоследовательности в определенном порядке.
Цикличная последовательность (Loop)		Выполняет от 1 до 232-1 раз или бесконечное количество раз в цикле.
Переход (Jump)		Wait: ожидание импульса запуска для начала воспроизведения последовательности Synchronous Jump: поддержка синхронного перехода к указанному шагу в последовательности Asynchronous Jump: поддержка асинхронного перехода к указанному шагу в последовательности Go To: определение следующего шага в последовательности или подпоследовательности, для перехода и воспроизведения Pattern Jump: поддержка 256 возможных переходов
Характеристики опорного генератора (Clock Characteristics)
Выход генератора опорной частоты 10 МГц				Уровень выхода					+4 дБм ±2 дБ
				Частота выхода					10 МГц ± (1 ppm + старение)
				Температурная стабильность					＜ 0.5 ppm (от 0°C до 50°C, по умолчанию 25°C)
				Старение					＜ 1 ppm/год
				Вых. импеданс					50 Ом (ном.)
Выход частоты дискретизации				Уровень выхода					от +2 дБм до +10 дБм
				Частота выхода					2,5 ГГц – 6 ГГц
				Вых. импеданс					50 Ом (ном.)
Выход синхронизации опорного генератора				Уровень выхода					1.0 В ± 150 мВ _{пик-пик} на 50 Ом
				Частота выхода					Выход частоты дискретизации/32
				Вых. импеданс					50 Ом (ном.)
Вход опорной частоты (Reference Clock Input)				Уровень входа					от -5 дБм до +5 дБм
				Фиксир. частота					10 МГц ± 40 Гц
				Диапазон изменяемой частоты опорного генератора					35 МГц – 150 МГц
				Входной импеданс					50 Ом (ном.)
Вход внешней частоты дискретизации				Уровень входа					от 0 дБм до +10 дБм
				Частота входа					2,5 ГГц – 6 ГГц
				Входной импеданс					50 Ом
Общая спецификация (General Specifications)
Характеристики
Операционная система

Полные характеристики

Комплектация

1 Высокочастотный РЧ-генератор сигналов Nosean MDG70002
2 Шнур питания
3 USB кабель
4 Согласованные нагрузки 50 Ом, 18 ГГц, SMA (3 шт.) – 2 комплекта.

Этот товар из подборок

Nosean Высокочастотные Генераторы сигналов

Отзывы о Высокочастотный РЧ-генератор сигналов Nosean MDG70002

Отзывов о товаре еще нет

Оставьте свой отзыв, чтобы помочь
другим покупателям в выборе товара

0 отзывов

Оставаясь на нашем сайте, вы даете согласие на использование файлов cookies и сбор данных системами веб-аналитики
