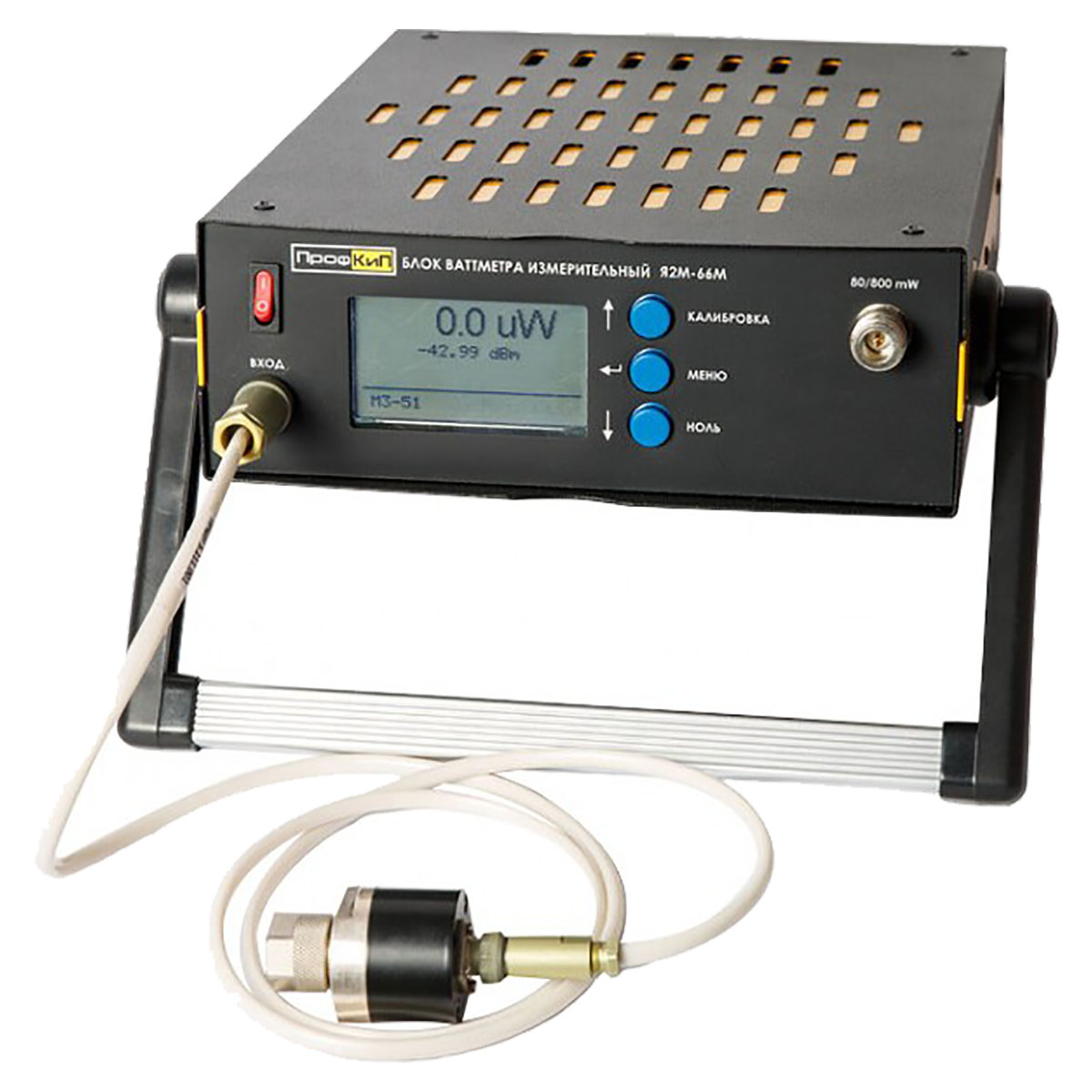

Ваттметр поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/5)

Add a review
Код товара 120764
Ваттметр поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/5)
Ваттметр  мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/5)
ПрофКиП ППК М3-51/5 - преобразователь приемный коаксиальный
Ваттметр поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/5)
Основные характеристики
Артикул:
120764
Госреестр:
70409-18
Гарантия:
1 год
Диапазон мощности:
0.01 дБ … 99.99 дБ
Диапазон рабочих частот:
0,02 - 17,85 ГГц
Все характеристики
Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Description
Specifications
Equipment
Documents
Reviews

Назначение ваттметра поглощаемой мощности ПрофКиП М3-51

Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-51

  • Суммарный диапазон рабочих частот: 0.02 ГГц … 17.85 ГГц
  • Диапазон измерения мощности: 1 мкВт … 10 мВт
  • БИ выполнен на базе металлического несущего корпуса "Надел-75"
  • Большой графический ЖК-дисплей
  • Интуитивно понятное меню
  • Измерение мощности в W и dBm
  • Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)
  • Относительные измерения dB и %
  • Дистанционное управление (LAN)

Основные функции блока измерительного ПрофКиП Я2М-66М

  • Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
  • Выдача результатов измерений на экран и по сети Ethernet
  • Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе

Основные программные функции блока измерительного ПрофКиП Я2М-66М

  • "Аттенюатор": при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
  • "Скважность": при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
  • "Усреднение": при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
  • "Коэффициент": частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-51

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
