Ваттметр поглощаемой мощности PLNR-18/2

Ваттметр поглощаемой мощности PLNR-18/2 предназначен для определения параметров источников СВЧ сигналов, с рабочей частотой до 18 ГГц. Он может использоваться для контроля характеристик коммуникационного, вещательного и радиопередающего оборудования, а при задействовании калиброванных антенн позволяет определять уровень радиоизлучений в выбранных зонах, например, при тестировании на ЭМС. Изделие не снабжено физическими органами регулировки и индикации, работая под управлением внешнего ПК, который не входит в комплект поставки.

Принцип действия

Представляя собой прибор точного класса, реализующий калориметрический метод измерений, ваттметр PLNR-18/2 преобразует мощность подаваемого сигнала в тепловую энергию с помощью встроенной согласованной волноводной нагрузки. Степень ее нагрева определяется внутренней батареей термопар, выполняющей функции калибруемого чувствительного элемента. Такая система позволяет работать как с синусоидальными, так и с модулированными сигналами, обеспечивая универсальность прибора.

Показания с термодатчика считываются встроенным АЦП, содержащим внутренний усилитель постоянного тока с изменяемым, в зависимости от уровня сигнала, коэффициентом усиления, и преобразуются в цифровой вид. После чего данные передаются на ПК, который реализует функции управления, настройки, ввода поправочных коэффициентов и отображения результатов в среде приложения PowerViewer. Для калибровки измерительного контура служит внутренний источник постоянного тока, благодаря чему нет необходимости задействовать внешние калибровочные средства.

Особенности

• Выполненный в таком же корпусе, как и модель 18/1, в виде портативной приставки к компьютеру, радиоизмерительный прибор характеризуется расширенным пределами рабочих частот за счет уменьшения нижнего показателя, позволяя работать с сигналами от 0 Гц, а также более высоким диапазоном измеряемых мощностей – от 0,1 мВт до 1.0 Вт.
• Обмен данными между измерителем и ПК производится через интерфейс USB-A, который также обеспечивает питание измерителя, исключая необходимость использования отдельного дополнительного источника энергии; для безопасности применена трансформаторная развязка сигнала.

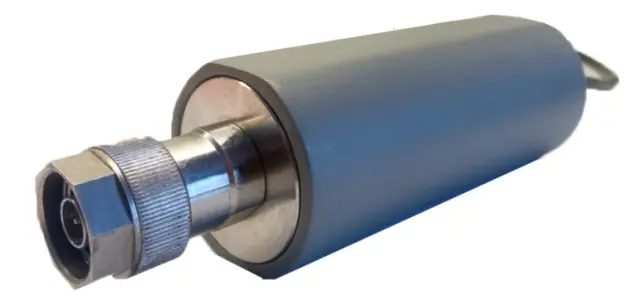

• Для подключения к объекту контроля служит вилочный N-коннектор типа III, жестко закрепленный на корпусе прибора, что позволяет обходиться без переходников и промежуточных соединителей, являющихся источниками неопределенности и дополнительной погрешности.

Купить ваттметр поглощаемой мощности PLNR-18/2, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
