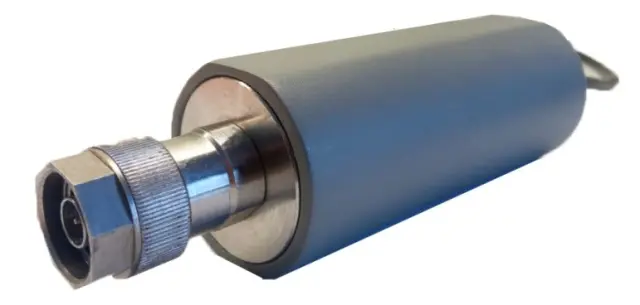

Ваттметр поглощаемой мощности PLNR-18/1

Ваттметр поглощаемой мощности PLNR-18/1 позволяет контролировать мощностные характеристики синусоидальных и импульсно-модулированных сигналов СВЧ диапазона. Как средство измерений утвержденного типа, прибор может использоваться для проверки соответствия параметров коммуникационных и вещательных систем, средства связи и их компонентов, а также для решения задач разработки и отладки таких объектов.

Функциональные возможности

Радиоизмерительный прибор, рабочий диапазон которого перекрывает полосу частот от 10 МГц до 18 ГГц, может применяться для исследования характеристик целевых объектов 4-полюсного типа, с определением параметров затухания или коэффициента передачи. Также он подходит для проверки выходной мощности СВЧ источников: генераторов, ЛБВ, магнетронов и т.п., контроля уровня излучения с помощью калиброванных принимающих антенн и т.д. По сравнению с другими модификация линейки PLNR-18, данная модель характеризуется наилучшим быстродействием, обладая наименьшим временем установления показаний. Ваттметр позволяет определять величину средней мощности в пределах от 0,0001 до 10 мВт. Для расширения измерительного диапазона прибора могут использоваться фиксированные аттенюаторы серии Д2 от компании ПРАНАР либо аттестованные устройства аналогичного назначения других производителей, снабженные N-соединителем типа III.

Конструкционное исполнение

Выполненный без внешних органов индикации и регулировки, ваттметр поглощаемой мощности PLNR-18/1 управляется через интерфейс USB Тип A с помощью ПК в среде ПО PowerViewer. Принцип действия измерителя состоит в преобразовании подаваемого на него переменного напряжения в тепловую энергию с помощью внутреннего калометрического модуля. Степень нагрева, пропорциональная подаваемой мощности, определяется с помощью плёночных полупроводниковых термопар, работающих на основе принципа Зеебека. Встроенный АЦП преобразует данные в цифровую форму и передает на компьютер.

Преимущества

• Моноблочная конструкция без отдельного источника питания позволяет использовать ваттметр для контроля характеристик стационарного оборудования.
• Небольшие размеры и вес дают возможность непосредственно подключать прибор к выходу объекта контроля, что повышает точность и достоверность результатов за счет исключения из измерительной цепи дополнительных соединителей и переходников, вносящих неопределенность в показания.
• Предварительная калибровка измерителя перед выполнением замеров, с обнулением и вводом частотных коэффициентов для корректировки показаний, обеспечивает высокую точность получаемых данных.
