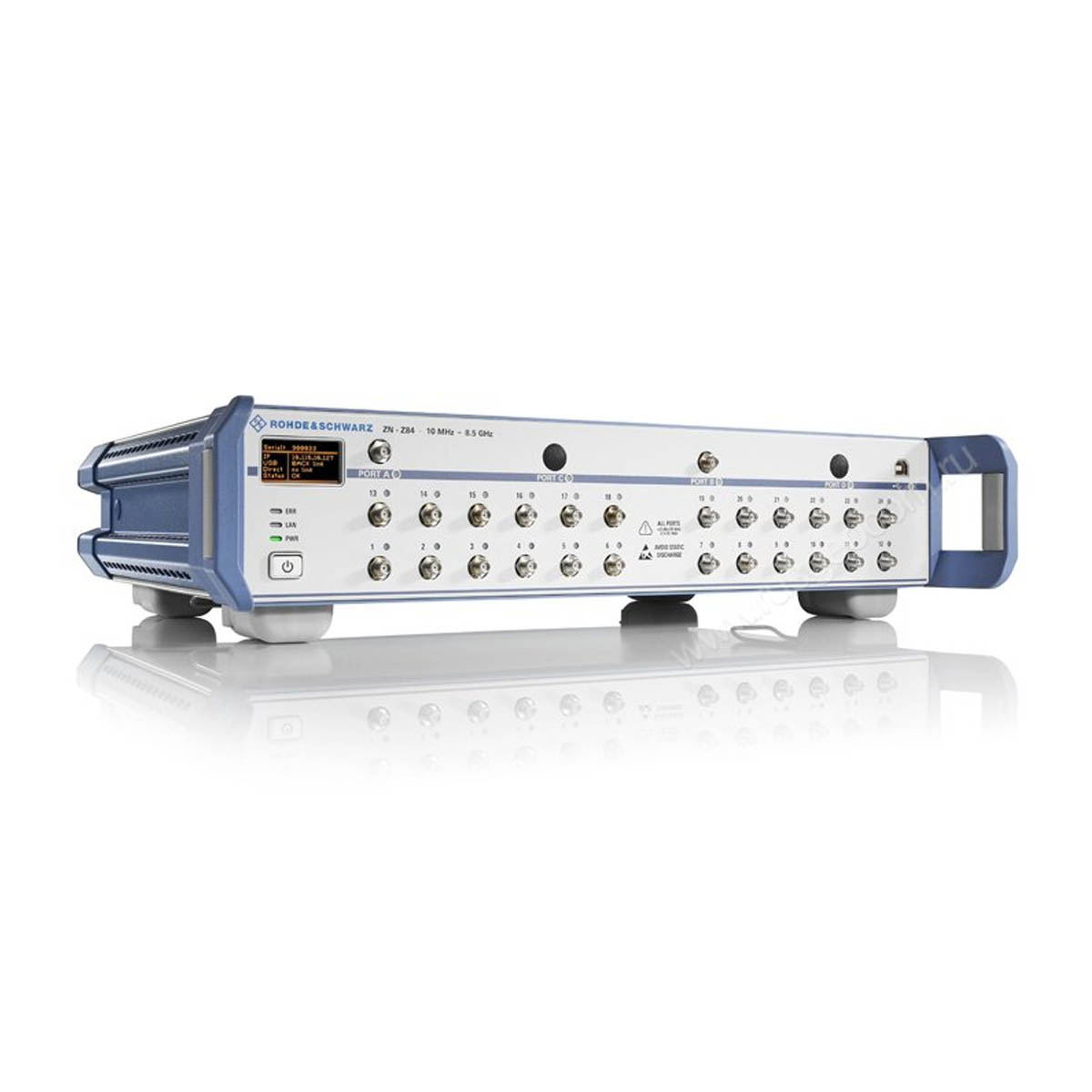

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B34

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B34 повышает функциональность 4-канальных векторных анализаторов цепей серий ZNB и ZNBT, позволяя измерять S-параметры и другие характеристики многокомпонентных антенных устройств беспроводных вещательных, коммуникационных и других систем, радиолокационного оборудования и других объектов в полосе частот от 10 МГц до 8,5 ГГц по 18 каналам.

Конфигурирование матрицы переключений и дистанционное динамическое управление производится через меню настроек подключенного анализатора цепей. Модель поддерживает алгоритмы автоматической калибровки, что позволяет уменьшить число переподключений при задействовании соответствующих калибровочных устройств.

Преимущества R&S ZN-Z84 B34

• Упрощенная настройка – оптимизированный, четко структурированный интерфейс анализаторов обеспечивает быстрый выбор параметров коммутационной матрицы для любого конкретного теста - не более, чем за три шага.
• Гибкое управление – подключение устройства расширения к управляющему прибору может осуществляться через один из портов USB, сетевой разъем LAN либо опциональный интерфейс Prog Bus с помощью кабеля DIG-IQ, что позволяет повысить скорость переключений в 10 раз.
• Высокая информативность – светодиодные индикаторы служат для контроля состояния портов и оповещения об ошибках. Дисплей позволяет просматривать сведения о приборе и подробности управляющего соединения.
• Улучшенное согласование – неиспользуемые в ходе измерений порты замыкаются через согласующие 50-омные резисторы, что исключает отражение сигнала от неподключенных к измерительному контуру разъемов.

Конструкционные особенности

Управляемая коммутационная матрица Rohde & Schwarz ZN-Z84 B34 построена на твердотельных переключателях, обеспечивающих высокое быстродействие и низкий уровень потерь. Эта модификация объединяет в одном корпусе функции моделей ZN-Z84 B22 и ZN-Z84: каналы A-B подключены к двум выходным переключающим модулям 2x6 через два электронных переключателя 1 x 4, обеспечивающих полную перекрестную коммутацию на выходах 1-12, а входы C-D соединены с третьим подкоммутатором 2x6 напрямую. Такая конструкция позволяет реализовать коммутационные конфигурации 2х2 к 6 и 2 к 12 + 2 к 6, что упрощает тестирование систем MIMO.

Купить устройство расширения количества портов Rohde Schwarz ZN-Z84 B34, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
