Устройство расширения количества портов Rohde Schwarz ZN-Z84 B32

Add a review
Код товара 86576

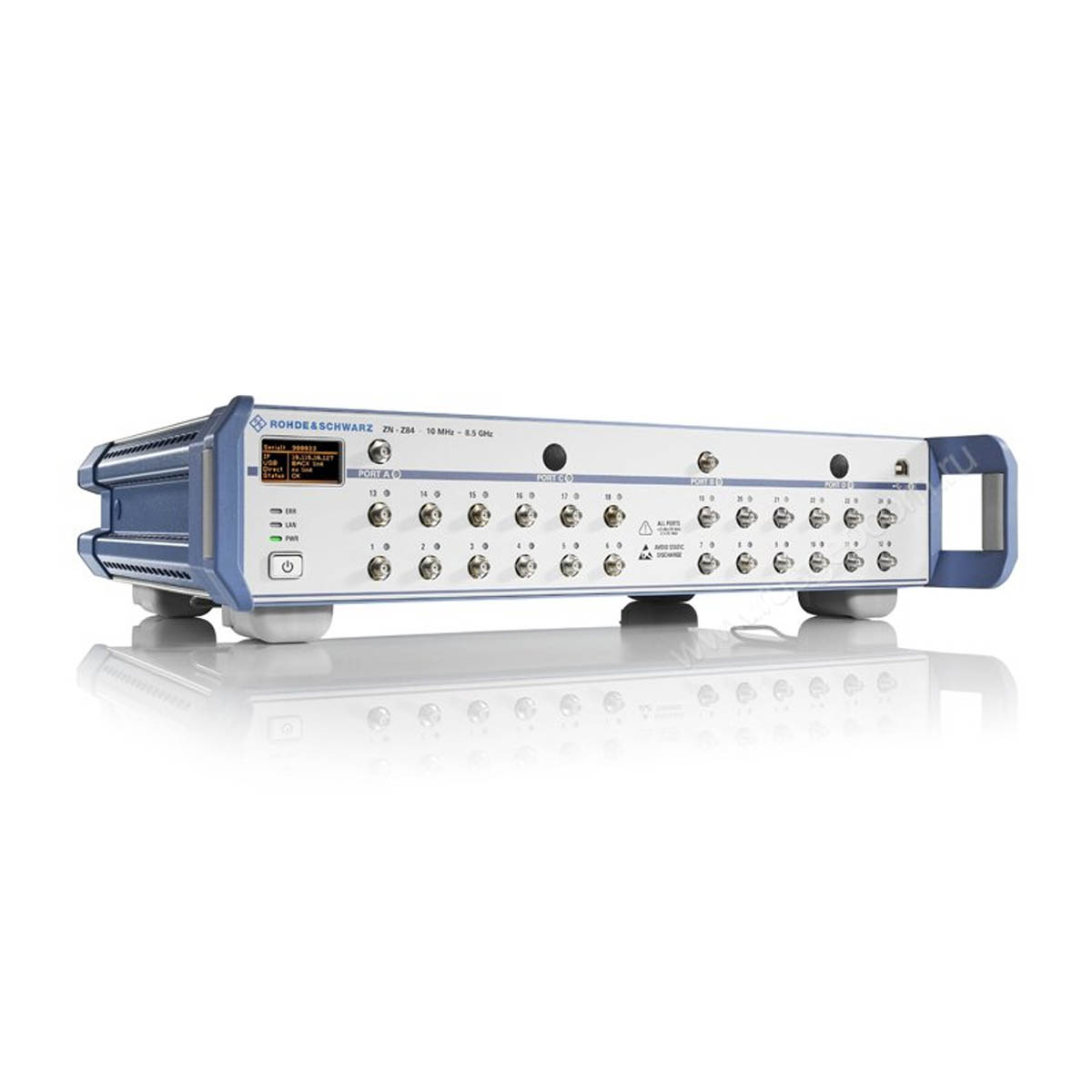

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B32
Устройство расширения количества портов Rohde Schwarz ZN-Z84 B32
Основные характеристики
Артикул:
1319.4969.32
Гарантия:
1 месяц
Диапазон частот:
от 10 МГц до 8,5 ГГц
Тип разъемов:
SMA-female (гнездо)
Все характеристики
Устройство расширения количества портов Rohde Schwarz ZN-Z84 B32 служит для многопортовых измерений в полосе частот 10...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Description
Specifications
Documents
Reviews

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B32 служит для многопортовых измерений в полосе частот 10 МГц - 8,5 ГГц при отладке и тестировании сложных систем, без задействования более дорогого оборудования. Прибор преобразует двухканальные векторные анализаторы цепей категории в 18-канальное измерительное оборудование.

За счет малого времени переключения твердотельных коммутационных элементов при проведении последовательных замеров в каждом из каналов обеспечивается высокая скорость тестирования. При этом отпадает необходимость в частых переподключениях, снижающих производительность работ и повторяемость результатов.

Функциональные особенности Rohde Schwarz ZN-Z84 B32

Единственным назначением модели является динамическое подключение выходных каналов анализатора цепей к выбранным каналам многоканальных объектов контроля, статически подсоединенным к выходным портам коммутатора. Оба измерительных тракта устройства расширения количества портов полностью симметричны, что обеспечивает возможность перекрестной конфигурации коммутации. Настройка и управление матрицей переключений производится без ручных манипуляций, через интерфейс подключенного векторного анализатора цепей. При конфигурировании через настроечное меню можно выбрать необходимые порты, а остальные назначить, как неиспользуемые. Наличие согласующих 50-омных резисторов минимизирует уровень паразитных отражений сигнала от не включенных в измерительный контур разъемов, что повышает точность получаемого результата.

Преимущества R&S ZN-Z84B32

  • Интуитивно понятное управление – подключенный к коммутационному прибору векторный анализатор цепей серии R&S ZNx автоматически распознает тип матрицы и назначает номера портам, позволяя быстро приступать к измерениям без необходимости установки дополнительного софта.
  • Гибкость подключения - порты USB, LAN и опциональная поддержка интерфейса прямого управления Prog Bus, позволяющего повысить скорость коммутации в 10 раз.
  • Высокая точность – используемые коммутационные модули на твердотельных коммутационных элементах характеризуются низким уровнем вносимых потерь, которые автоматически учитываются в виде поправок при проведении предварительных калибровок.
