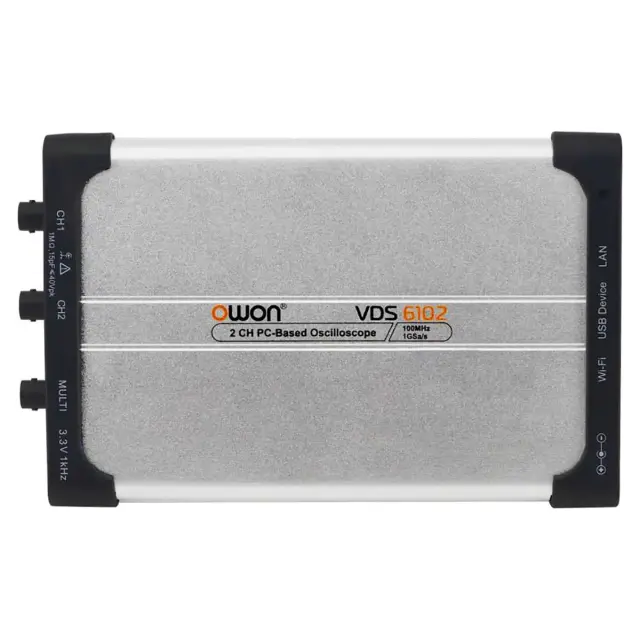

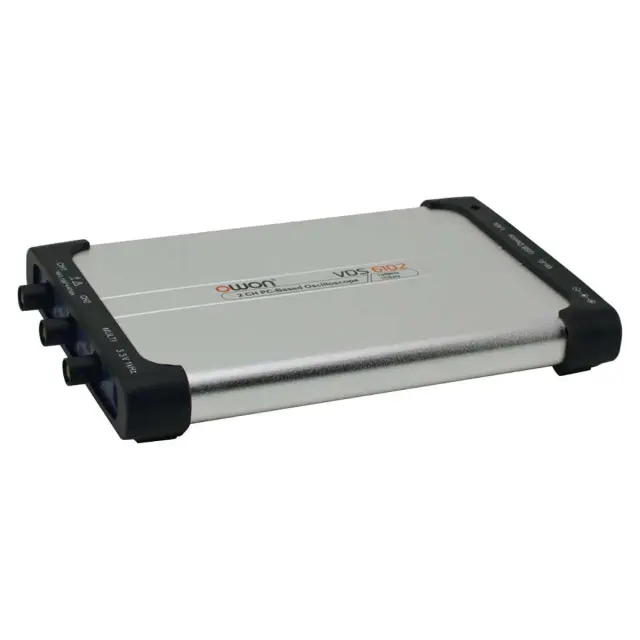

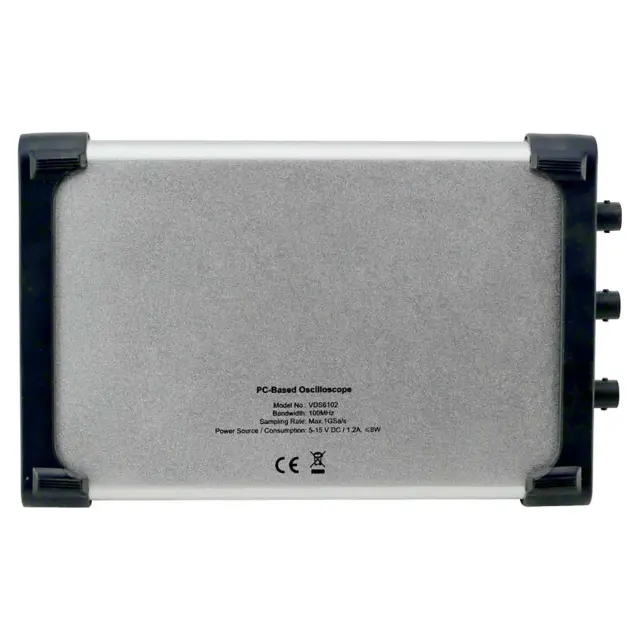

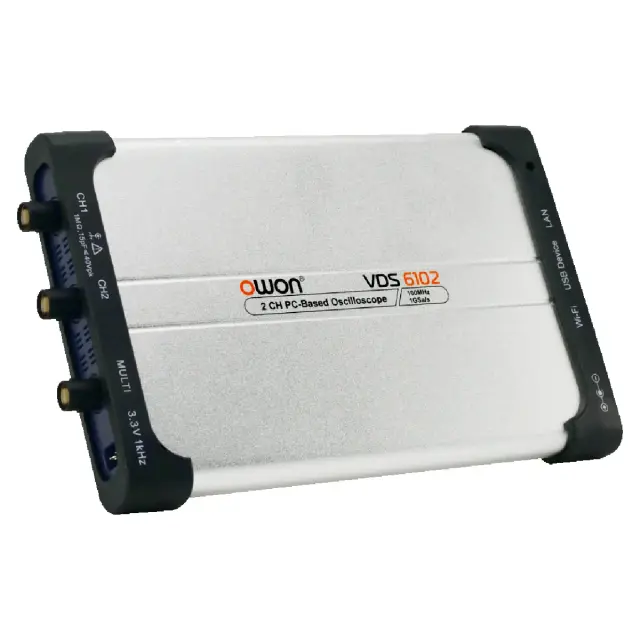

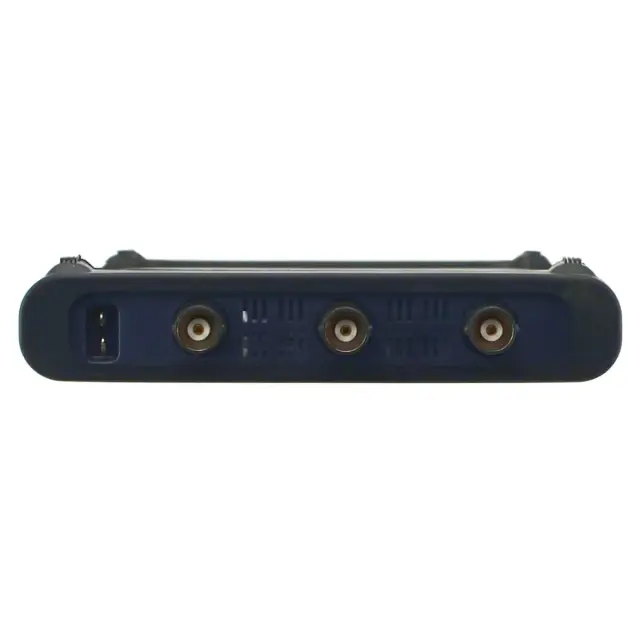

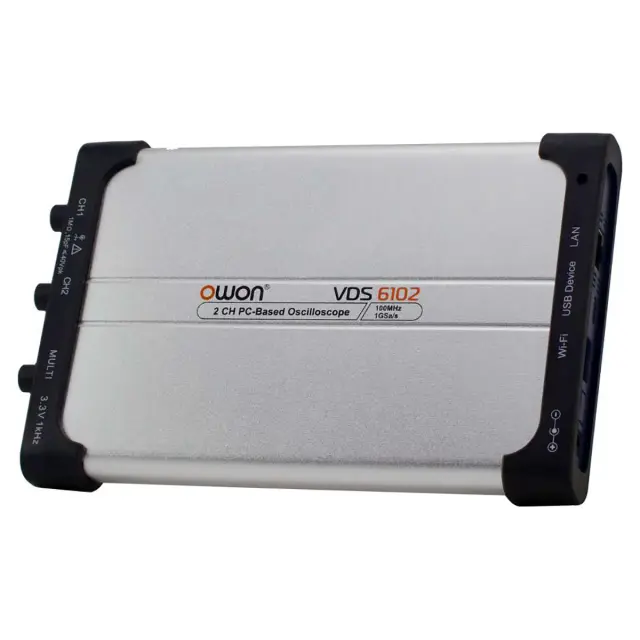

USB осциллограф OWON VDS6102A
Add a review
Гарантия 1 год
Артикул 243706 Код товара 129407
39 104 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Платите частями
Удобный способ оплаты по
6 071 ₽
USB осциллограф OWON VDS6102A
Технические характеристики
OWON VDS6102A | |
|---|---|
Количество каналов | 2 + 1 (внешний) |
Полоса пропускания | 100 МГц - 8-битный режим 100 МГц - 12-битный режим 20 МГц - 14-битный режим |
Частота дискретизации | в одноканальном режиме: 1 ГВыб / с - 8-битный режим 500 МВыб / с - 12-битный режим 125 МВыб / с - 14-битный режим в двухканальном режиме: 500 МВыб / с - 8-битный режим 250 МВыб / с - 12-битный режим 125 МВыб / с - 14-битный режим |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
Максимальное входное напряжение | 40 В |
Канал-канальная изоляция | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
Горизонтальная система | |
Интерполяция формы волны | sin (х) / х |
Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
Точность | ± 25 ppm |
Режимы выборки | нормальный, обнаружение пиков, усреднение |
Глубина записи | 10 М |
Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
Вертикальная система | |
Вертикальное разрешение | 8, 12, 14 бит |
Вертикальная развёртка | 2 мВ / дел - 5 В / дел |
Время нарастания | ≤ 3,5 нс |
Ограничение полосы пропускания | 20 МГц, полная полоса пропускания |
Смещение | ± 2 В (2 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 500 мВ / дел) ± 40 В (1 В / дел - 5 В / дел) |
Низкочастотный отклик (-3 дБ) | ≥ 5 Гц (на BNC) |
Точность усиления постоянного тока | ± 3 % |
Система синхронизации | |
Режимы триггера | фронт, импульс, видео сигнал, наклон |
Стандарты видеосигнала | NTSC, PAL и SECAM |
Режим запуска | автоматический, нормальный, однократный |
Точность уровня триггера | ± 0,3 дел |
Смещение триггера | согласно глубине и времени записи |
Диапазон удержания триггера | 100 нс - 10 с |
Запуск по фронту | |
Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
Запуск по длительности импульса | |
Режим запуска | положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
Диапазон удержания триггера | 30 нс - 10 с |
Запуск по видео сигналу | |
Стандарт сигнала | NTSC, PAL, SECAM |
Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
Запуск по наклону | |
Режим запуска | положительный наклон >, <, = отрицательный наклон >, <, = |
Диапазон удержания триггера | 30 нс - 10 с |
Система измерения | |
Курсорные измерения | △V / △T / △V и △T / автоматические измерения |
Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
Режим XY | полная пропускная способность разность фаз ± 3 градуса |
Генератор сигнала | |
Количество каналов | 1 |
Максимальная частота | 5 МГц |
Частота дискретизации | 25 Мвыб/с |
Вертикальное разрешение | 10 бит |
Амплитуда | 10 мВпик-пик - 5 Впик-пик |
Смещение по постоянному току | ± 2,5 В |
Выходное сопротивление | 50 Ом (типовое) |
Выходной сигнал | синусоидальный, треугольный, прямоугольный, импульсный |
Частотный диапазон | синусоидальная волна: 0,1 Гц - 5 МГц прямоугольная волна: 0,1 Гц - 200 кГц (время нарастания / спада ≤ 200 нс) треугольная волна: 1 Гц - 10 кГц (время нарастания / спада ≤ 5 нс) импульсная волна: 1 Гц - 10 кГц (минимальная длительность импульса ≤ 5 нс) |
Общие характеристики | |

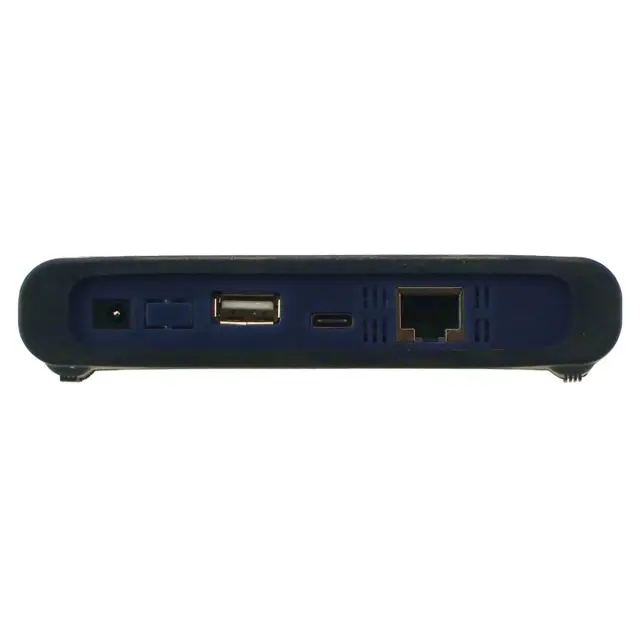

Интерфейс | USB (Type C), LAN-порт, Wi-Fi (опционально) |
Питание | 5 - 15 В / 1,2 А |
Потребляемая мощность | ≤ 2,5 Вт |
Поддержка вторичной разработки | Windows / Linux / Android / Apple |
Рабочая температура | от 0 до 40 °C |
Температура хранения | от -20 до 60 °C |
Габариты | 190 х 120 х 18 мм |
Вес нетто | 0,3 кг |
Комплектация
- 1 USB осциллограф OWON VDS6102
- 2 Щупы для осциллографа - 2 шт.
- 3 Кабель BNC Q9
- 4 Кабель питания
- 5 Адаптер питания
- 6 USB кабель
- 7 Диск с программным обеспечением
- 8 Инструкция по эксплуатации
