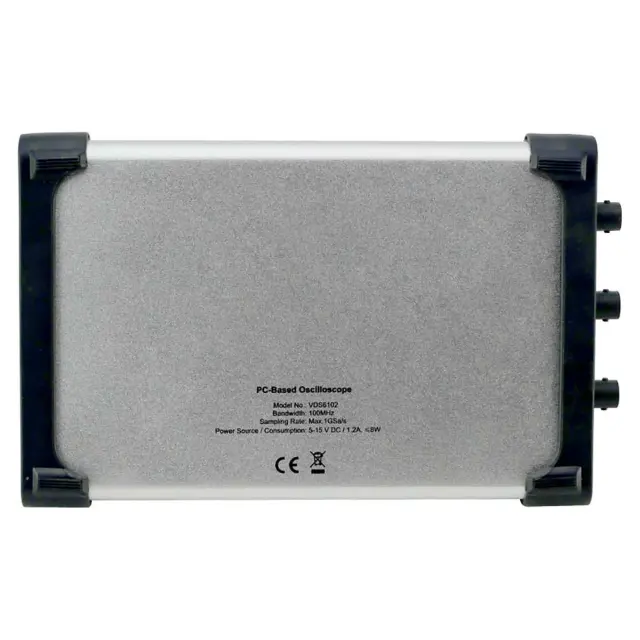

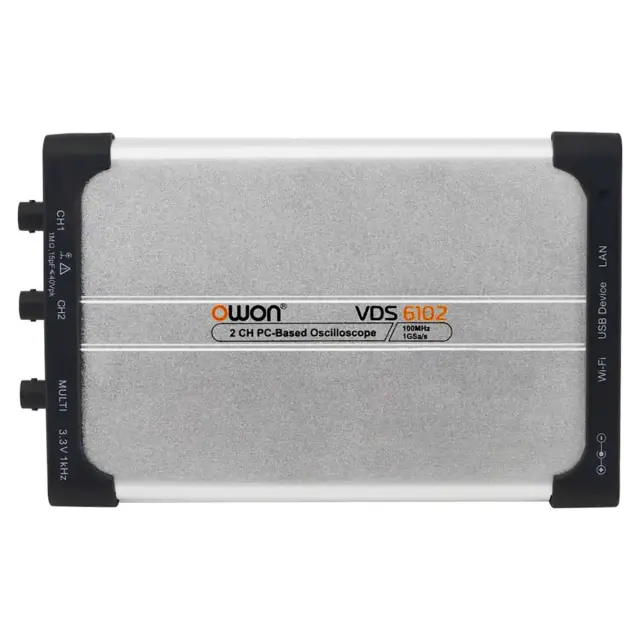

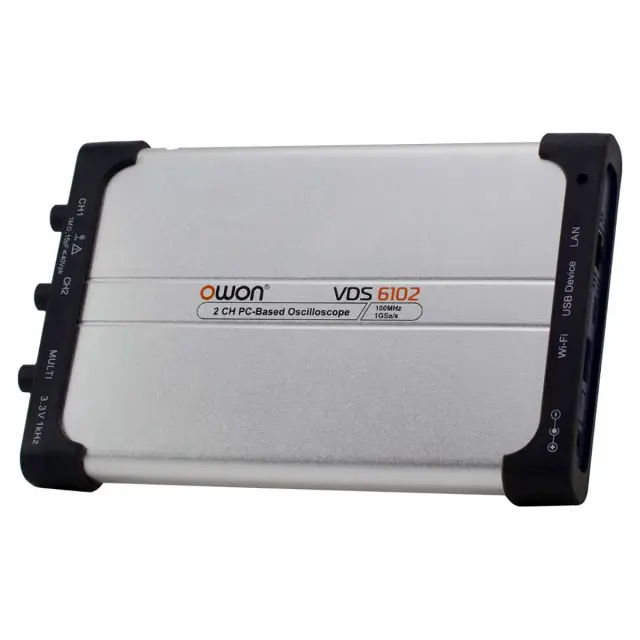

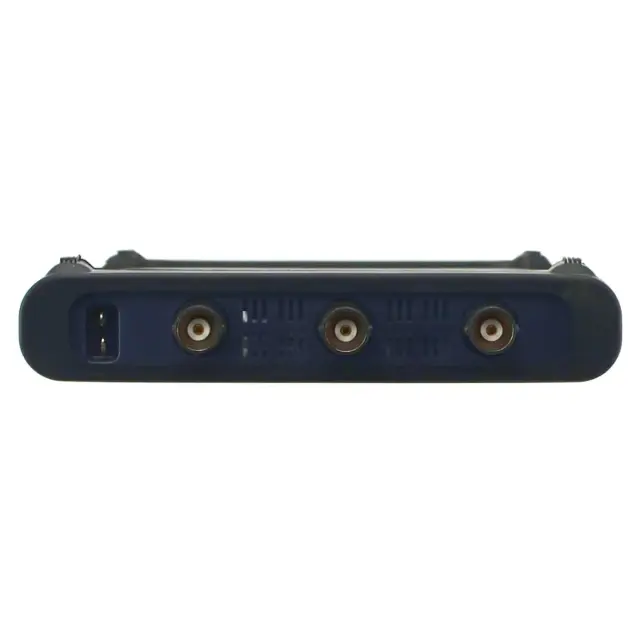

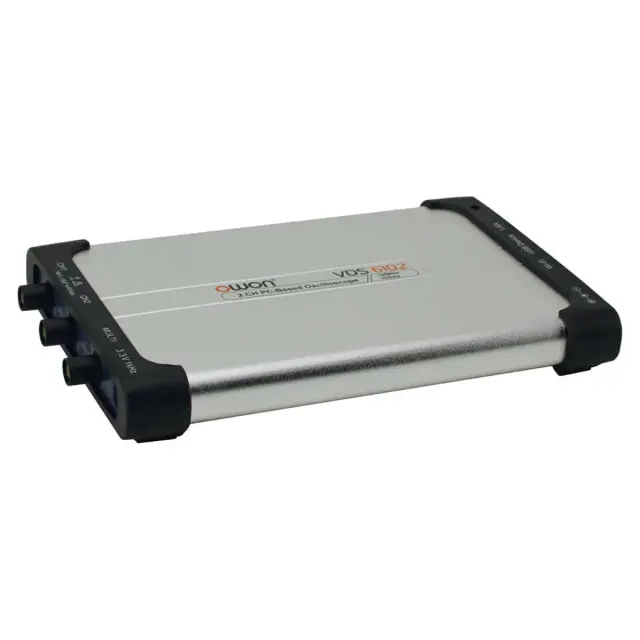

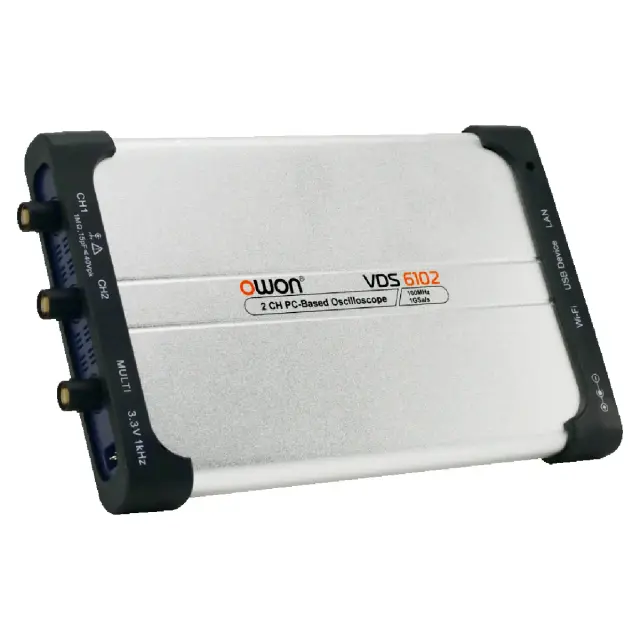

USB осциллограф OWON VDS6102
Оставить отзыв
Гарантия 1 год
Артикул 240265 Код товара 129406
Под заказ
28 952 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Платите частями
Удобный способ оплаты по
4 495 ₽
Код товара 129406
USB осциллограф OWON VDS6102
28 952 ₽
Технические характеристики USB осциллограф OWON VDS6102
| OWON VDS6102 | |
|---|---|
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 40 В |
| Канал-канальная изоляция | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность | ± 25 ppm |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 10 М |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания |
| Смещение | ± 2 В (2 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 500 мВ / дел) ± 40 В (1 В / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 5 Гц (на BNC) |
| Точность усиления постоянного тока | ± 3 % |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал, наклон |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Режим запуска | автоматический, нормальный, однократный |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно глубине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Система измерения | |
| Курсорные измерения | △V / △T / △V и △T / автоматические измерения |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Режим XY | полная пропускная способность разность фаз ± 3 градуса |
| Генератор сигнала | |
| Количество каналов | 1 |
| Максимальная частота | 5 МГц |
| Частота дискретизации | 25 Мвыб/с |
| Вертикальное разрешение | 10 бит |
| Амплитуда | 10 мВпик-пик - 5 Впик-пик |
| Смещение по постоянному току | ± 2,5 В |
| Выходное сопротивление | 50 Ом (типовое) |
| Выходной сигнал | синусоидальный, треугольный, прямоугольный, импульсный |
| Частотный диапазон | синусоидальная волна: 0,1 Гц - 5 МГц прямоугольная волна: 0,1 Гц - 200 кГц (время нарастания / спада ≤ 200 нс) треугольная волна: 1 Гц - 10 кГц (время нарастания / спада ≤ 5 нс) импульсная волна: 1 Гц - 10 кГц (минимальная длительность импульса ≤ 5 нс) |
| Общие характеристики | |

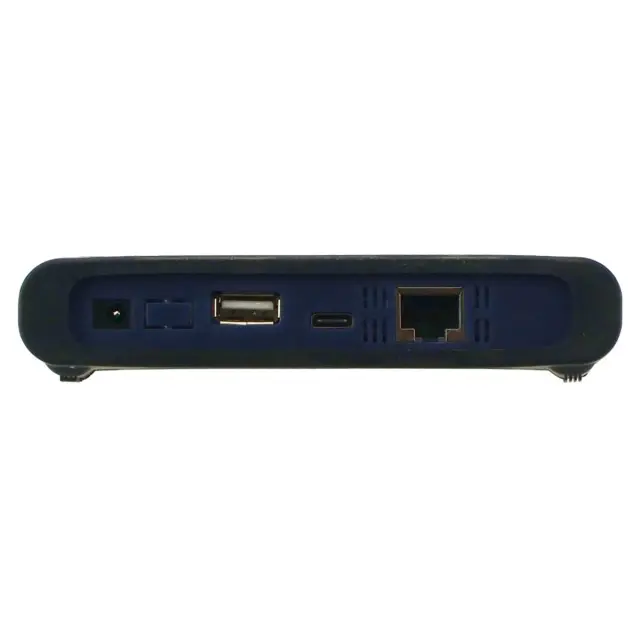

| Интерфейс | USB (Type C), LAN-порт, Wi-Fi (опционально) |
| Питание | 5 - 15 В / 1,2 А |
| Потребляемая мощность | ≤ 2,5 Вт |
| Поддержка вторичной разработки | Windows / Linux / Android / Apple |
| Рабочая температура | от 0 до 40 °C |
| Температура хранения | от -20 до 60 °C |
| Габариты | 190 х 120 х 18 мм |
| Вес нетто | 0,3 кг |
Комплектация
- 1 USB осциллограф OWON VDS6102
- 2 Щупы для осциллографа - 2 шт.
- 3 Кабель BNC Q9
- 4 Кабель питания
- 5 Адаптер питания
- 6 USB кабель
- 7 Диск с программным обеспечением
- 8 Инструкция по эксплуатации
