Уровень КОНДОР является конструкционным элементом дорожных реек КОНДОР и КОНДОР-Н, используемых для проверки качества покрытий дорог, тротуаров, площадок, аэродромных дорожек, взлетно-посадочных полос, и т.п. при проведении строительных работ, а также для оценки их состояния в ходе эксплуатации. Данное приспособление служит для контроля горизонтальности инструмента в ходе определения ровности проверяемых поверхностей, а также задействуется для измерения величины уклонов совместно с измерительной головкой. Как заменяемая запасная часть, изделие позволяет быстро восстанавливать функциональность рейки в случае повреждения или критического износа штатного узла, исключая необходимость траты средств на приобретение нового измерителя.
Конструкционное исполнение

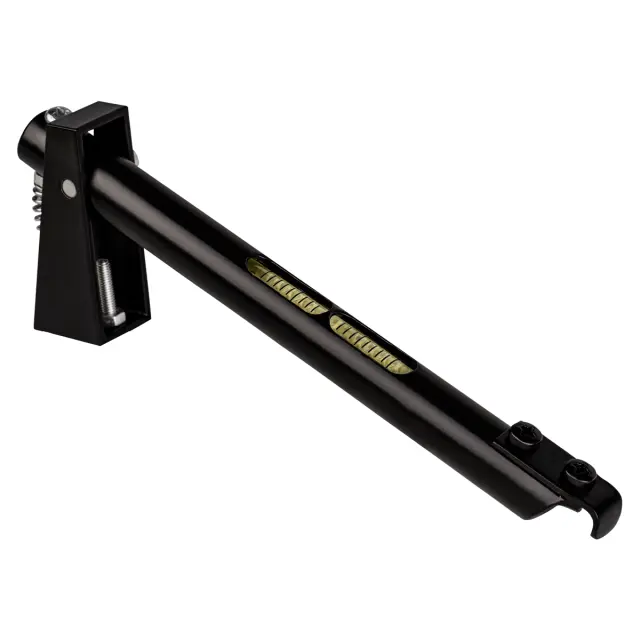

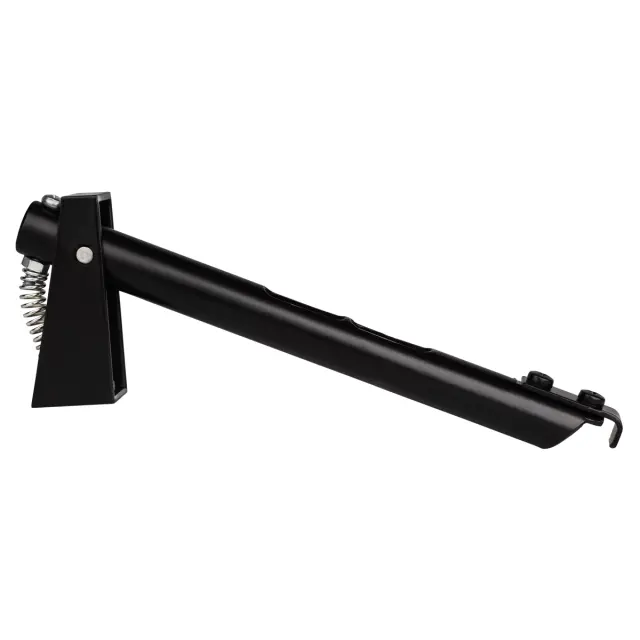

Пузырьковый уровень КОНДОР включает в себя прозрачную ампулу, заполненную спиртовым раствором, которая для защиты от механических повреждений помещена в прочный цилиндрический ампулодержатель, изготовленный из металла. С одной стороны он шарнирно соединен с кронштейном трапецеидальной формы, закрепляемым на верхней плоскости дорожной рейки с помощью винтов с гайками. Г-образный элемент с другой стороны обеспечивает зацепление ампулодержателя с измерительной головкой. Вращение его маховика приводит к изменению наклона уровня относительно основания, что позволяет измерять уклоны, устанавливая пузырек в ампуле в среднее положение и считывая показания с круговой шкалы головки.
Особенности

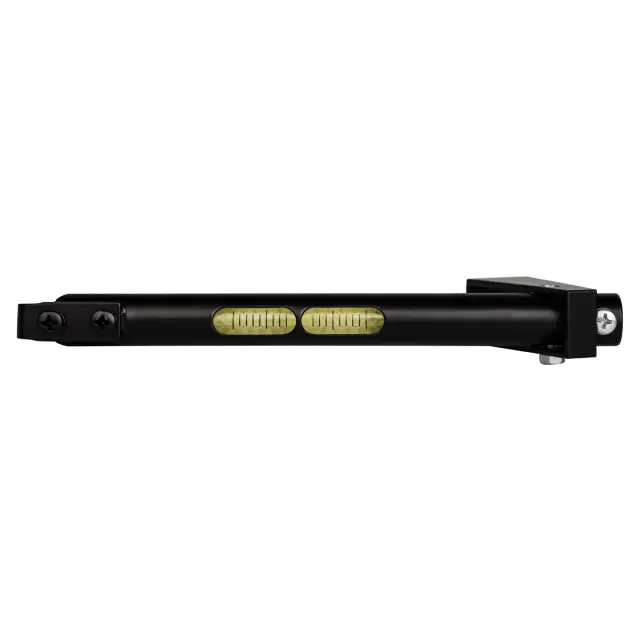

Для точного центрирования воздушного пузырька имеются два симметричных окна, а на ампуле нанесены штрихи с 2-миллиметровыми интервалами и сантиметровыми отметками. Прижимная пружина устраняет люфт между уровнем и измерительной головкой, что повышает точность получаемых результатов.
Купить уровень КОНДОР к рейке РДУ-Кондор, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
