Универсальный генератор сигналов RIGOL DG4102

Оставить отзыв

Гарантия 3 года

Артикул DG4102 Код товара 88670

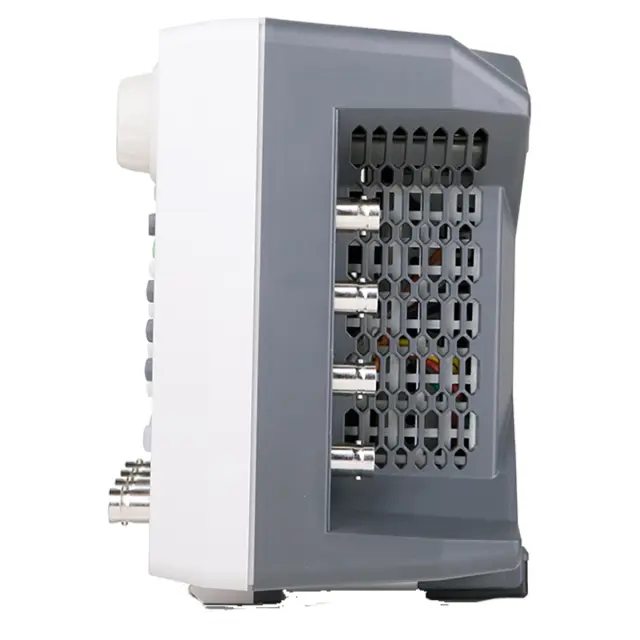

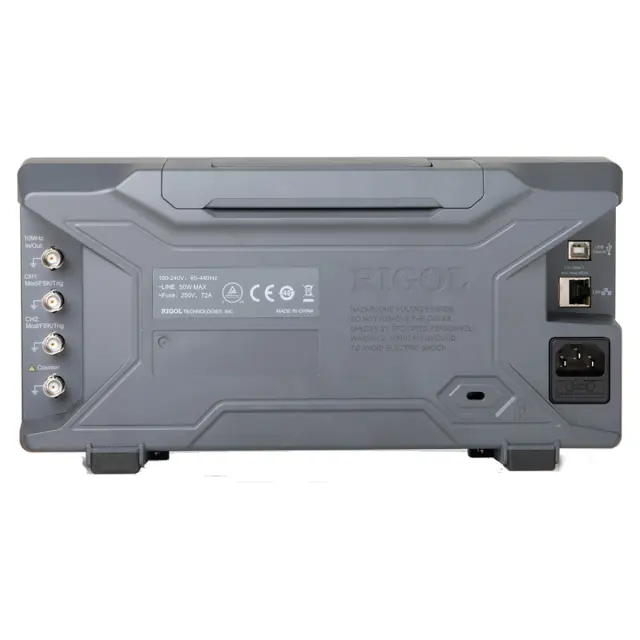

RIGOL DG4102 - универсальный генератор сигналов

Характеристики

Диапазон частот:

1 мкГц - 100 МГц

Количество каналов:

Все характеристики

Универсальный генератор сигналов RIGOL DG4102 объединяет в себе функции более 150 различных сигналов...

Перейти к описанию

Pulse

Под заказ

140 026 ₽

Поверка 4 900 ₽

Выбрать опции

Нашли дешевле? Сообщите нам!

Генератор сигналов специальной формы RGK FG-1202

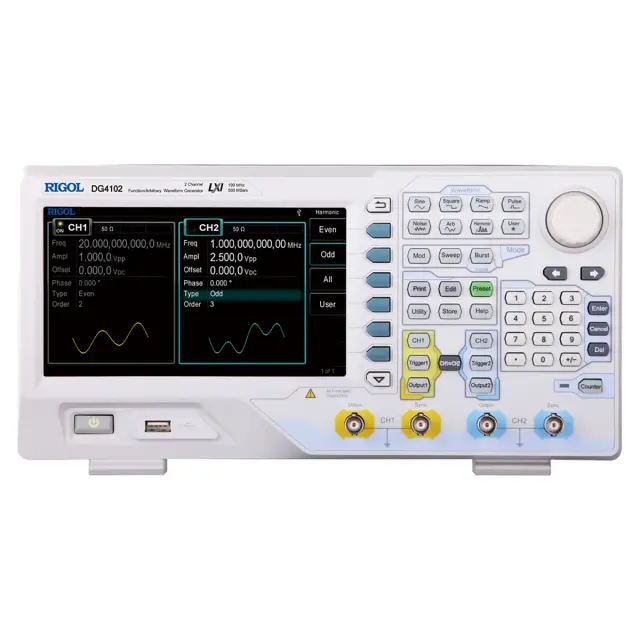

Цветной дисплей

TFT-дисплей позволяет отображать информацию в одно- или двухканальном режиме, что значительно упрощает анализ и настройку сигналов. Пользователь может легко переключаться между различными режимами отображения и получать полное представление о текущих параметрах.

Широкие возможности модуляции

Генератор сигналов поддерживает 17 видов цифровой и аналоговой модуляции, включая частотную, фазовую, амплитудную и широтно-импульсную модуляцию (ШИМ). Это позволяет пользователям создавать сложные сигналы, которые могут имитировать различные условия работы электронных устройств. Кроме того, прибор способен выполнять комбинации различных видов модуляции, что расширяет его функциональные возможности.

Смещение по постоянному напряжению

Для всех типов сигналов предусмотрена возможность смещения по постоянному напряжению (DC). Это позволяет точно настраивать выходные сигналы под конкретные требования проекта. Генератор также может создавать нечётные и чётные гармоники, что делает его идеальным инструментом для анализа и тестирования.

Частотные характеристики и управление импульсами

RIGOL DG4102 охватывает широкий диапазон частот от 0,001 Гц до 200 МГц, что делает его подходящим для работы с различными электронными устройствами. Период колебаний варьируется от 5 нс до 16 дней, что позволяет проводить как краткосрочные, так и долгосрочные тесты. Оператор может самостоятельно настраивать время нарастания и спада сигналов, что обеспечивает гибкость в работе с различными параметрами.

Функции частотомера

Оборудование также может выступать в роли частотомера с функциями истории и статистики. Это позволяет пользователям отслеживать изменения импульса с течением времени, что особенно полезно при тестировании и отладке электронных устройств. Возможность измерять продолжительность импульсов и коэффициент заполнения значительно расширяет функционал прибора.

Двухканальный режим работы

Одной из уникальных особенностей RIGOL DG4102 является возможность работы в двухканальном режиме. Это позволяет одновременно отображать параметры обоих каналов, что упрощает процесс анализа и сравнения сигналов. Инженеры могут легко выявлять несоответствия или проводить сравнительные тесты, что делает процесс разработки более эффективным.

Применение в промышленности

Прибор находит широкое применение на предприятиях, занимающихся разработкой, производством, тестированием, настройкой и ремонтом электронных устройств. Он идеально подходит для лабораторий, где проводятся исследования и разработки, а также для учебных заведений, где обучают студентов основам электроники.

Купить генератор сигналов RIGOL DG4102, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Универсальный генератор сигналов RIGOL DG4102

	Rigol DG4102
Характеристика		Значение
Максимальная выходная частота		100 МГц
Количество каналов		2
Форма сигнала		стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы
	Синусоидальный канал
Нелинейные искажения
DC-1 МГц		< -60 дБн
1 МГц - 10 МГц		< -55 дБн
10 МГц - 100 МГц		< -50 дБн
Коэффициент гармоник		< 0,1% (10-20 кГц)
Общие гармонические искажения		<0,2% (DC ~ 20 кГц, 1 Вп-п)
Негармонические искажения		< -65 дБн (DC ~ 10 МГц)
Фазовый шум		-115 дБн/Гц @ 10 кГц
	Прямоугольный канал
Время нарастания / спада		< 10 нс (1 кГц, 1 Вп-п)
Выброс		< 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения	≤ 10 MГц	20% ~ 80%
	10 мГц ~ 40 MГц	40% ~ 60%
	> 40 MГц	50%
Ассиметрия		регулируемая
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
	Пилообразный канал
Нелинейность		< 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия		0 ~ 100%
	Импульсный сигнал
Длительность импульса		≥ 12 нс
Время нарастания / спада		≥ 7 нс
Период		от 40 нс до 1000000 с
Выброс		< 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
	Специальная форма
Максимальное количество точек участвующих в формировании сигнала		16 К
Вертикальное разрешение		14 бит
Частота дискретизации		500 Мвыб/сек
Время нарастания		> 5 нс (1 Вп-п)
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
Интерполяция		выключена, линейная
Способ редактирования		по точкам, сегментами
	Генератор гармоник
Порядок гармоник		≤ 16
Тип гармоник		четные, нечетные, все, пользовательские
Амплитуда гармоник		регулируемая
Фаза гармоник		регулируемая

Характеристики выхода:
Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 100 МГц)
Точность установки (1 кГц, >10 мВп-п, синус)	±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)	±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	1 мВ или 3 бит

Смещение (50 Ом):
Диапазон	±5 В АС+DC
Точность установки	±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала:
Импеданс	50 Ом
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM

AM Модуляция (AM) :
Несущая	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Коэффициент модуляции	0% ~ 120%

ЧМ Модуляция (FM):
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц

ФМ Модуляция (PM):
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Девиация	0 ~ 360°

Вход внешнего запуска:
Диапазон напряжения	75 мВскз ~ ± 2,5 В DC+AC
Полоса	5 МГц
Импеданс входа	100 Ом

Режим свипирования (качания):
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	от 1 мкГц до 100 МГц
Направление	Вверх / Вниз
Время свипирования	от 1 мс до 300 с
Время стояния / возврата	от 0 мс до 300 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)

Режим пачек импульсов:
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей	от 2 мГц до 100 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 2 мкс до 500 с
Стробированный запуск	внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	от 0 нс до 85 с

Частотомер:
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мкГц ~ 200 МГц
Разрешение по частоте	6 разрядов/с
Диапазон периода	от 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения	диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		50 Ом, 1 МОм
	тип свяи		AC, DC
	ФНЧ		ON: полоса 250 кГц, OFF: полоса 225 МГц
	аттенюация		включен: "х10", выключен: "х1"
Система запуска	уровень запуска: ±2,5 В (0.1 %~ 100%)
Система запуска	чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты	±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом)

Вход запуска:
Уровень	TTL
Длительность импульса	> 50 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс, режим пачек < 300 нс

Выход запуска:
Уровень	TTL
Длительность импульса	> 60 нс
Максимальная частота	1 МГц

Вход/выход 10 МГц:
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	от 250 мВп-п до 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Сдвиг фазы
Диапазон	от 0° до 360°
Разрешение	0,03°
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом

Основные характеристики:
Тип дисплея	жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов
Питание	100~240 В АСскз, 45~440 Гц, CATII
Интерфейс	USB устройство, USB host (2), LAN
Потребляемая мощность	не более 50 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	313 х 161 х 117 мм
Вес	3,2 кг

Выбрать опции для Универсальный генератор сигналов RIGOL DG4102

Rigol DG4102

140 026 ₽

Поверка
4 900 ₽

Итого

По запросу

Комплектация

1 RIGOL DG4102
2 Кабель питания
3 USB кабель
4 BNC кабель
