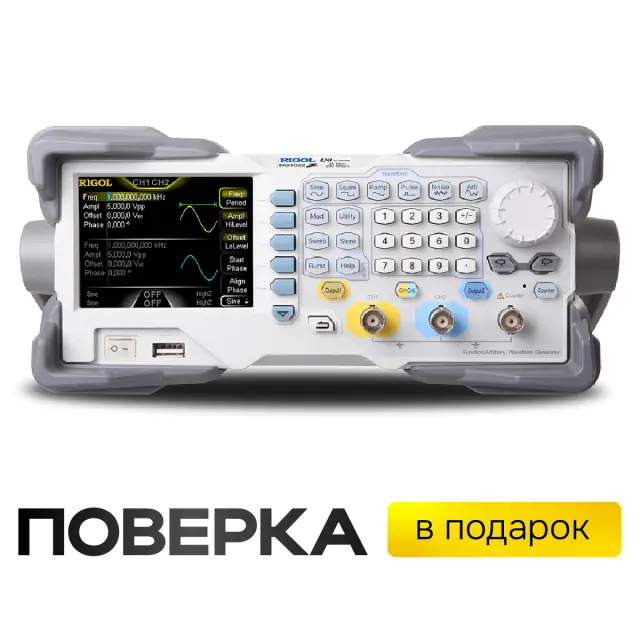

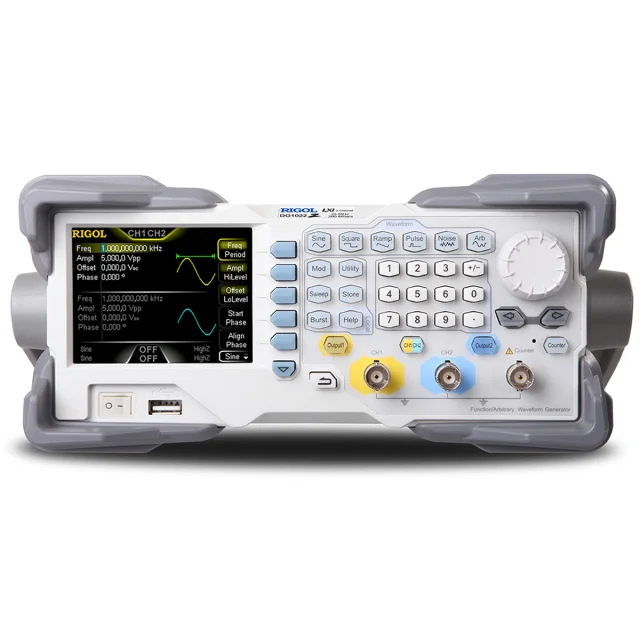

Универсальный генератор сигналов RIGOL DG1022Z

Оставить отзыв

Гарантия 3 года

Госреестр 56011-20

Артикул DG1022Z Код товара 88684

RIGOL DG1022Z - универсальный генератор сигналов

Характеристики

Госреестр:

56011-20

Диапазон частот:

25 МГц

Количество каналов:

Все характеристики

Rigol DG1022Z представляет собой двухканальный генератор, что позволяет одновременно выдавать два разных...

Перейти к описанию

Pulse

Авторизуйтесь,
чтобы увидеть скидку

В наличии

64 093 ₽

Поверка 4 900 ₽

Выбрать опции

Нашли дешевле? Сообщите нам!

Платите частями

Удобный способ оплаты по

9 950 ₽

Генератор сигналов специальной формы RGK FG-302

Низкий коэффициент нелинейных искажений

Одной из ключевых характеристик генератора сигналов является его малый коэффициент нелинейных искажений. Это означает, что сигналы сохраняют свою чистоту и точность, что критично для высокоточных измерений и исследований.

Внешняя модуляция и манипуляции

Прибор предлагает различные виды внешней модуляции и манипуляций, что позволяет адаптировать сигналы под конкретные задачи. Это делает его идеальным для разработки радиолокационных систем и других сложных аппаратных решений.

Режимы свипирования и пачек импульсов

Устройство поддерживает режимы свипирования и пачек импульсов, что расширяет его функциональность. Режим свипирования позволяет изменять частоту сигнала в заданном диапазоне, а режим пачек импульсов обеспечивает генерацию кратковременных сигналов, что полезно для тестирования реакций систем на импульсные воздействия.

Память для записи сигналов

Rigol DG1022Z оснащен памятью для записи до 2 миллионов точек, что позволяет сохранять и анализировать данные для дальнейших исследований. Это особенно важно в научных лабораториях, где требуется длительное наблюдение за изменениями сигналов.

Промышленность и энергетика

Оборудование широко используется в промышленных и энергетических секторах для тестирования и разработки новых технологий. Его возможности по генерации разнообразных сигналов позволяют проводить испытания оборудования, а также обеспечивать надежность работы систем.

Научно-исследовательские лаборатории

В научных лабораториях генератор сигналов Rigol DG1022Z применяется для проведения экспериментов, требующих высокой точности и разнообразия форм сигналов. Он становится важным инструментом в изучении новых физических явлений и технологий.

Образование и подготовка специалистов

Эта модель также находит применение в образовательных учреждениях, где используется для обучения студентов основам радиотехники и электроники. Многофункциональность позволяет демонстрировать различные аспекты работы с сигналами и системами.

Купить генератор сигналов произвольной формы RIGOL DG1022Z, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Универсальный генератор сигналов RIGOL DG1022Z

	RIGOL DG1022Z
Максимальная выходная частота		25 МГц
Количество каналов		2
Форма сигнала		стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы
	Частотные характеристики
Диапазон	синусоидальный сигнал	1 мкГц ~ 25 МГц
	прямоугольный сигнал	1 мкГц ~ 25 МГц
	импульсный сигнал	1 мкГц ~ 15 МГц
	пилообразный сигнал	1 мкГц ~ 500 МГц
	пилообразный сигнал	1 мкГц ~ 500 МГц
	белый шум (Гаусс)	полоса 25 МГц (-3дБ)
	специальной формы	1 мкГц ~ 10 МГц
	разрешение по частоте		1 мкГц
Точность установки (18°C ~ 28°C)		1 ppm
	Синусоидальный канал
Гармонические искажения		типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 25 МГц)
Общие гармонические искажения		< 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения		Типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум		типичное (0 дБм) -125 дБн/Гц @ 10 кГц
	Прямоугольный сигнал
Время нарастания / спада		< 10 нс (1 Вп-п) типичное
Выброс		< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения	0,01% ~ 99,99% (ограничена установленной частотой)
	Ассиметрия		1% от периода + 5 нс
	Джиттер (СКЗ)		типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
	Пилообразный сигнал
Нелинейность		< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия		0 ~ 100%
	Импульсный сигнал
Длительность импульса		≥ 16 нс
Время нарастания / спада		≥ 10 нс
Период		от 66,7 нс до 1000000 с
Выброс		< 5 % (1 Вп-п) типичное
Джиттер (СКЗ)		типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
	Специальная форма
Максимальное количество точек участвующих в формировании сигнала		8 ~ 2 М точек (16 М точек опция)
Вертикальное разрешение		14 бит
Частота дискретизации		200 Мвыб/сек
Время нарастания		> 5 нс (1 Вп-п)
Джиттер (СКЗ)		Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Интерполяция		выключена, линейная
Способ редактирования		по точкам, сегментами, встроенное построение формы
	Генератор гармоник
Порядок гармоник		≤ 8
Тип гармоник		четные, нечетные, все, пользовательские
Амплитуда гармоник		регулируемая
Фаза гармоник		регулируемая

Характеристики выхода:
Амплитуда (50 Ом)	2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц)
Точность установки (1 кГц, >10 мВп-п, синус)	±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)	типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	1 мВ или 4 бит

Режим свипирования (качания):
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	верхняя и нижняя частота свипирования ограничена несущей частотой
Направление	вверх / вниз
Время свипирования	от 1 мс до 500 с
Время стояния / возврата	от 0 мс до 500 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт сигнала синхронизации (задаваемый)
Режим пачек импульсов:
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей	от 2 мГц до 30 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 1 мкс до 500 с
Стробированный запуск	внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	от 0 нс до 100 с

Частотомер:
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мкГц ~ 200 МГц
Разрешение по частоте	7 разрядов/с
Диапазон периода	от 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения	диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		50 Ом, 1 МОм
	тип свяи		AC, DC
	ФНЧ		ON: полоса 250 кГц, OFF: полоса 200 МГц
	аттенюация		включен: "х10", выключен: "х1"
Система запуска	уровень запуска: ±2,5 В (0.1 %~ 100%)
Система запуска	чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с

Основные характеристики:
Тип дисплея	жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов
Питание	100~240 В АСскз, 45~440 Гц, CATII
Интерфейс	USB устройство, USB хост, LAN; USB-GPIB (опция)
Потребляемая мощность	не более 40 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	261,5 х 112 х 318,4 мм
Вес	3,2 кг (в упаковке 4,5 кг)
