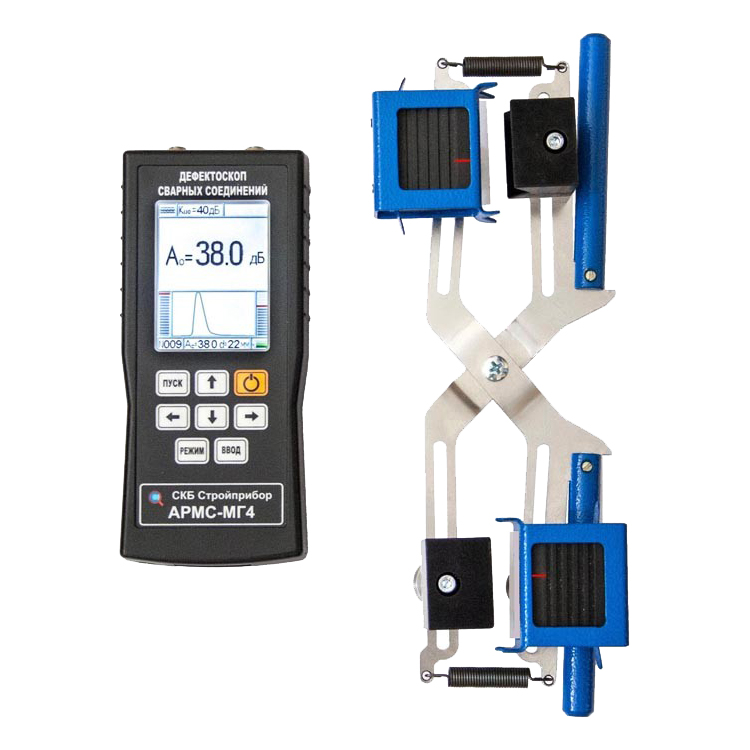

Ультразвуковой дефектоскоп сварных соединений АРМС-МГ4 (с цветным дисплеем)

Ультразвуковой дефектоскоп сварных соединений АРМС-МГ4 предназначен для контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм. Устройство соответствует требованиям ГОСТ 23858 и СТО 02495307-002-2008, что подтверждает его надежность и высокие стандарты качества. Оборудование использует два основных метода контроля: теневой и зеркально-теневой, которые позволяют эффективно выявлять дефекты при монтаже сборных и возведении монолитных железобетонных конструкций.

Теневой метод контроля

При теневом методе контроля наличие дефектов определяется по уменьшению амплитуды ультразвуковых колебаний, которые проходят от излучателя к приемнику. Чем больше размер дефекта или их количество, тем меньше амплитуда сигнала, что позволяет оператору выявить проблемные участки. Этот метод является простым и эффективным, однако имеет свои ограничения, особенно когда речь идет о доступе дефектоскопа к контролируемым соединениям.

Зеркально-теневой метод контроля

Зеркально-теневой метод, в свою очередь, предоставляет дополнительные преимущества. Здесь признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Этот метод позволяет осуществлять контроль с односторонним доступом и более уверенно обнаруживать дефекты, расположенные в корне шва. Это особенно важно в случаях, когда доступ к соединению ограничен.

Оборудование для контроля

Для эффективного проведения контроля сварных соединений с использованием дефектоскопа АРМС-МГ4 применяются специальные механические устройства:

• Механическое устройство "Клещи" позволяет надежно фиксировать преобразователи и обеспечивает качественный контакт с поверхностью арматуры.
• Механическое приспособление "Скоба" используется для сварных соединений, выполненных на стальных скобах-накладках, в ситуациях, когда доступ с помощью "Клещей" затруднен.

Эти устройства значительно упрощают процесс контроля и повышают его эффективность, что особенно важно в условиях ограниченного пространства или сложной конфигурации конструкций.

Применение в контроле сварных соединений листового проката

Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката. В этом случае применяется зеркально-теневой метод при непосредственной установке ультразвуковых преобразователей без протектора в соответствии с ГОСТ. Это открывает новые горизонты для применения дефектоскопа в различных областях, включая строительство, машиностроение и производство.

Эта модель является надежным инструментом для ультразвукового контроля качества сварных соединений. Возможности, основанные на теневом и зеркально-теневом методах, позволяют эффективно выявлять дефекты и обеспечивать высокие стандарты безопасности и качества в строительстве и производстве. Использование специализированных механических устройств делает процесс контроля более удобным и эффективным, что, безусловно, способствует повышению общей надежности конструкций.

Купить дефектоскоп АРМС-МГ4 (с цветным дисплеем), а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
