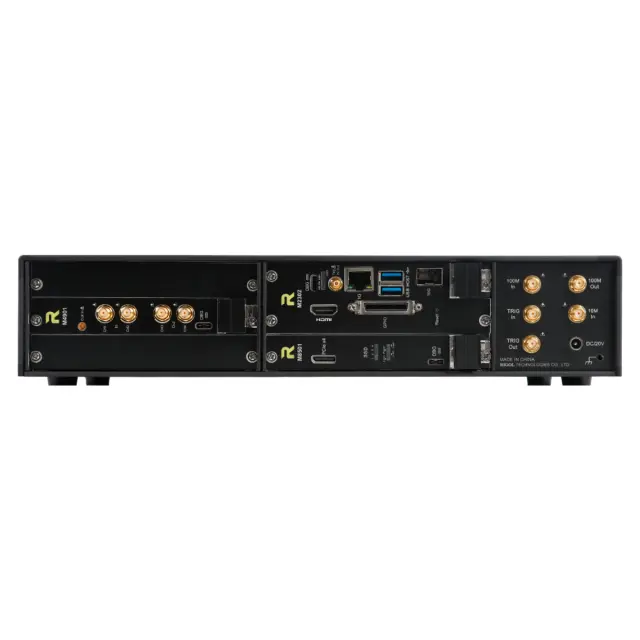

Цифровой приемопередатчик RIGOL SUA8304 — это современное четырехканальное устройство модульной архитектуры, объединяющее в одном корпусе функционал прецизионного оцифровщика (Digitizer) и генератора сигналов произвольной формы (AWG). Благодаря высокой плотности каналов и поддержке передовых вычислительных алгоритмов, прибор способен эффективно захватывать, анализировать и воспроизводить широкополосные сигналы. Модульная конструкция 1,5U позволяет создавать масштабируемые измерительные системы высокой плотности.
Назначение и метрологический потенциал
Радиоизмерительный прибор предназначен для двустороннего преобразования сигналов: приёма аналоговых данных с последующей цифровой обработкой и генерации сложных широкополосных аналоговых сигналов из цифровых массивов. Он находит применение в таких высокотехнологичных областях, как радиоастрономия, спутниковая связь, автомобильная электроника и научные исследования.
Ключевые технические характеристики
- Генератор (AWG): частота дискретизации до 8 Гвыб/с с разрешением 14 бит и диапазоном выходных частот от 0 Гц до 3,5 ГГц.
- Оцифровщик (Digitizer): частота дискретизации до 4 Гвыб/с, разрешение 14 бит, полоса пропускания до 1,5 ГГц.
- Сверхточная синхронизация: рассинхронизация между каналами внутри одного устройства составляет менее 1 пс, а между устройствами в массиве — не более 10 пс.
- Глубокая память: до 1 млрд точек на каждый канал с возможностью расширения внешним модулем памяти до 16 ТБ.
- Коммуникации: поддержка современных высокоскоростных интерфейсов 10G LAN, USB 3.0 и видеовыхода HDMI.
- Вариативность управления: возможность выбора между модулем управления на базе центрального процессора (CPU) или графического процессора (GPU Master) для задач ИИ и глубокого обучения.
Архитектура и масштабируемость
RIGOL SUA8304 предлагает гибкую систему кодирования моделей, где индекс "3" в названии подтверждает наличие модуля приемопередатчика, а последние цифры указывают на количество каналов. Использование компактного форм-фактора позволяет разместить до 128 каналов в одной стандартной стойке. Синхронная работа более 100 приборов поддерживается благодаря стабильным каналам связи, что критически важно для создания фазированных антенных решеток и распределенных систем мониторинга, работающих в режиме 24/7.
Программная среда и удаленный контроль
Управление RIGOL SUA8304 реализовано через современный графический веб-интерфейс, позволяющий осуществлять дистанционный мониторинг распределенных массивов устройств. Программное обеспечение включает редактор сигналов NSWave, который существенно упрощает создание и редактирование сложных последовательностей. Для разработчиков предусмотрен открытый API и поддержка прямой передачи данных P2P (Peer-to-Peer) из ПЛИС в графический процессор, что открывает широкие возможности для создания специализированных пользовательских приложений.
Примеры практического применения
- Радиоастрономия: синхронизированная работа передатчиков и приемников в массивах радиотелескопов.
- Энергетика: многоканальный сбор данных в распределенных сетях с частотным охватом до 1,5 ГГц и аналитикой на базе GPU.
- Спутниковая связь: генерация и воспроизведение сложных ЛЧМ-сигналов и прецизионный захват ответного сигнала.
Купить цифровой приемопередатчик RIGOL SUA8304, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
