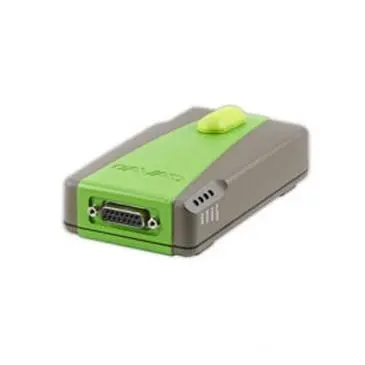

Цифровой ОВЧ радио приемопередатчик Javad HPT104BT

Оставить отзыв

Артикул 42916 Код товара 42916

Цифровой УВЧ радио приемопередатчик Javad HPT104BT

Характеристики

Назначение:

цифровой ОВЧ радио приемопередатчик

Частотный диапазон:

от 138 до 174 МГц

Оснащен:

USB-портом и Bluetooth®.

Все характеристики

Надежный и мощный цифровой ОВЧ радио приемопередатчик, работающий в широком частотном диапазоне от 138 до 174...

Перейти к описанию

Accessory components

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Цифровой ОВЧ радио приемопередатчик Javad HPT104BT

О товаре
Характеристики

Надежный и мощный цифровой ОВЧ радио приемопередатчик, работающий в широком частотном диапазоне от 138 до 174 МГц.

Для передачи данных в приборе используются следующие виды модуляции: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а так же усовершенствованные алгоритмы помехоустойчивого кодирования (forward error correction) и скремблирование данных.

Выходная мощность устанавливается программно от 32 мВт до 4 Вт. Этот приемопередатчик в режиме передачи получает данные от навигационного приемника JAVAD GNSS через стандартный асинхронный последовательный порт, и модулирует ими несущую с использованием выбранного вида модуляции.

Купить цифровой ОВЧ радио приемопередатчик Javad HPT104BT, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

	Javad HPT104BT
Диапазон частот	406 - 470 MHz (Европа) 406.1 - 470 MHz (США) 406.1 - 430;450-470 MHz (Канада)
Шаг разделения каналов	25/12.5/6.25 kHz (США, Канада) 25/20/12.5 kHz (Европа)
Скорость передачи данных (шаг 25/20/12.5/6.25 кГц)	9600/7500/4800/2400 бит/с – DBPSK/GMSK 19200/15000/9600/4800 бит/с – DQPSK/4FSK 28800/22500/14400/7200 бит/с – D8PSK 38400/30000/19200/9600 бит/с – D16QAM
Коэффициент передачи системы для DBPSK модуляции (без учета коэффициента усиления антенны)	161 дБ (для шага 25 кГц) 163 дБ (для шага 12.5 кГц) 164 дБ (для шага 6.25 кГц)
Относительная скорость перемещения передатчика и приемника для DBPSK модуляции	120 км/ч
Виды модуляции	GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM
Волновое сопротивление антенного входа	50 Ом
Задержка	60 мс
Режим связи	Time Division Duplex (TDD) Time Division Multiple Access (TDMA)
Максимальная дальность	26 км
Ввод/Вывод	Последовательный (RS-232) до 115200 бит/с. Последовательный порт, настраиваемый как RS-232 и RS-422, или как RS-485
USB	USB 2.0 device port (12 Mbps)
Bluetooth	Bluetooth V2.0 Class 2 supporting SPP Slave and Master Profiles
Bluetooth-антенна	Внешняя
Соответствие стандартам
FCC	Part 90
Industry Canada	RSS-119
R&TTE	ETSI EN 300 113-2, ETSI EN 301 489-5 EN 60950-1:2006
Характеристики разъема DB15
Кон- такт	Название сигнала	Вх/Вых	Описание
1	DCD_OUT	O	Data Carrier Detect (RS-232)
2	DTR_OUT	O	Data Terminal Ready (RS-232)
3	RX+/CTS_IN	I	Receive Data positive line (RS-422)/ Clear to Send (RS-232)
4	RX-/RX_IN	I	Receive Data negative line (RS-422)/ Receive Data (RS-232)
5	PWR_IN	I	+9 to +36 VDC Power Input
6	USB_PWR	I	Power Input line (USB)
7	Ground	-	Power Ground
8	PWR_IN	I	+9 to +36 VDC Power Input
9	DSR_IN	I	Data Set Ready (RS-232)
10	TX+/RTS_OUT	O	Transmit Data positive line (RS-422) / Request to Send (RS-232)
11	TX-/TX_OUT	O	Transmit Data negative line (RS-422) / Transmit Data (RS-232)
12	Ground	-	Power Ground
13	USB_D+	I/O	Positive line (USB)
14	USB_D-	I/O	Negative line (USB)
15	Ground	-	Power Ground
Внешние характеристики
Рабочая температура	от –40°C до +60°C
Температура хранения	от –40°C до +85°C
Пылевлагозащита	IP 66
Габариты	(В x Ш x Г) 146мм x75 мм x 44 мм
Вес	488 г
Напряжение питания	от +9 до +36 VDC nominal
Потребляемая мощность (средняя)	18W / 2W / 0.01W – Непрерывная передача/ Передача с коэффициентом заполнения 30% / Спящий режим
Корпус/Цвет	Алюминий / JAVAD GNSS зеленый / серый
Антенный разъем	BNC, 50Ω
Разъем Bluetooth-антенны	SMA, 50Ω
Характеристики передатчика
Выходная мощность	15 дБм - 36 дБм с шагом 1дБ (от 32мВт до 4 Вт)
Точность установки выходной мощности	±1.5 дБ (в нормальных условиях)
Стабильность несущей частоты	±1.5 ppm температурная нестабильность ±3.0 ppm ppm долговременная нестабильность (в течение года)
Максимальное допустимое отклонение частоты	±1.0 кГц (в нормальных условиях) ±1.5 кГц (в условиях теста)
Допустимая мощность сигнала в соседнем канале (подведенная) 25/20/12.5 кГц	Часть §90.210 (C, D, E) Clause 4.2.4 EN 300 113-2 (60 dBc)
Допустимая мощность сигнала в соседнем канале (подведенная) 25/20/12.5 кГц	-36 дБм (9 КГц – 1ГГц) -30 дБм (1ГГц – 4 ГГц)
Подведенная мощность (не более)	-36 дБм (9 КГц to 1 ГГц) -30 дБм (1 ГГц to 4 ГГц)
Характеристики приемника
Коэффициент шума	3 дБ
Чувствительность (Рош 1x10-4, 25 кГц шаг разнесения каналов)	DBPSK	-116 дБм 25кГц / -117 дБм 12.5кГц
	DQPSK	-115 дБм 25кГц / -116 дБм 12.5кГц
	D8PSK	-110 дБм 25кГц / -111 дБм 12.5кГц
	D16QAM	-106 дБм 25кГц / -107 дБм 12.5кГц
	GMSK	-113 дБм 25кГц / -114 дБм 12.5кГц
Динамический диапазон	-115 дБм –15 дБм
Максимальный допустимый уровень входного сигнала	-10 дБм
Подавление паразитного сигнала	-8 дБ для шага 25 кГц -12 дБ для шага 12.5 кГц -16 дБ для шага 6.25 кГц
Избирательность по соседнему каналу	70 дБ для шага 25 кГц 60 дБ для шага 12.5 кГц 50 дБ для шага 6.25 кГц

Спецификация может изменяться без уведомления

Полные характеристики

Документация

pdf

Руководство пользователя Javad HPT104BT
