Цифровой осциллограф RIGOL DS80804

Цифровой осциллограф RIGOL DS80804, относящийся к высокопроизводительным лабораторным системам реального времени класса High End и оборудованный четырьмя аналоговыми каналами с полосой пропускания 8 ГГц, обеспечивает сбор данных на скорости до 500 000 осц/с. Как изделие топовой линейки из семейства UltraVision III, данная модель поддерживает регулировку вертикального разрешения в пределах от 8 до 16 бит, обладает наибольшей глубиной памяти и обеспечивает рекордную частоту дискретизации, благодаря чему достигается высокая точность и достоверность при отслеживании сложных динамичных сигналов. Широкий набор предустановленных функций и доступных опционально режимов позволяет эффективно решать разнотипные задачи по разработке, отладке и тестированию компьютерного, коммуникационного и прочего высокотехнологичного оборудования и систем.

Платформа StationMax II

Существенное повышение производительности и расширение функциональности осциллографа RIGOL DS80804 обеспечивается за счет реализации патентованной технологии на основе модульного построения интерфейса. Обработка аналоговых сигналов по линиям приема и передачи в каждом из четырех каналов, а также их преобразование в цифровой вид выполняется отдельными выделенными блоками на микросхемах собственной разработки RIGOL. По сравнению с изделиями StationMax первой генерации у чипсета существенно повышена полоса пропускания и увеличена глубина поддерживаемой памяти. На аппаратном уровне реализовано ускорение БПФ, функции встроенного цифрового вольтметра, прецизионного частотомера, счетчика-сумматора и т.д. Цифровой осциллограф поддерживает широкий перечень вариантов запуска, а также декодирование разнотипных шин по 4 каналам.

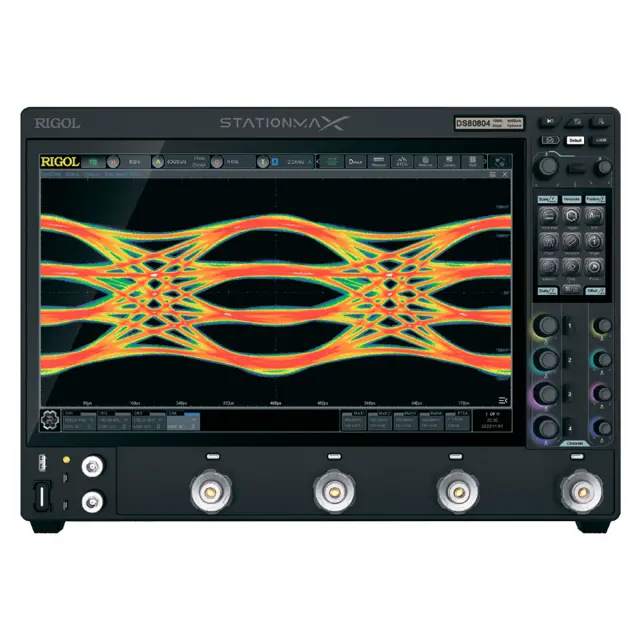

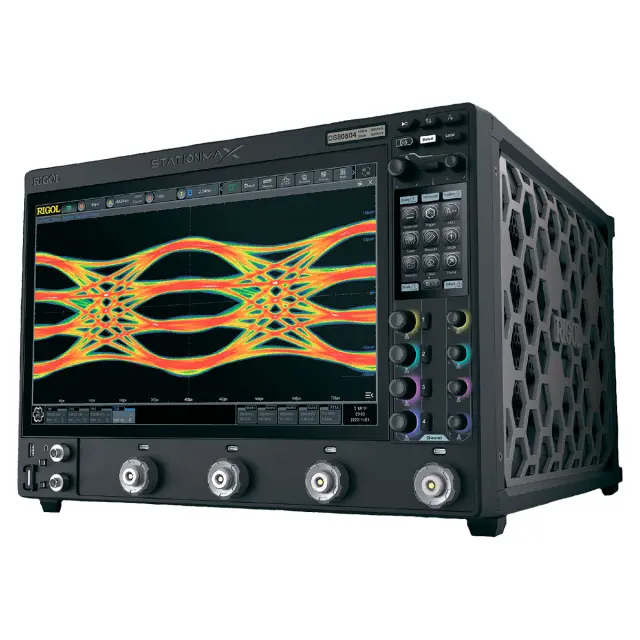

Конструкция осциллографа реализует концепцию, отработанную в серии DS70000. Прибор снабжен 15,6-дюймовым сенсорным дисплеем с регулируемым углом наклона, фотоэлектронными энкодерами и дополнительной многофункциональной сенсорной панелью управления.

Интерфейс Smart Probe 2.0

Для работы с сигналами РЧ-диапазона осциллограф RIGOL DS80804 поддерживает возможность прямого подключения 3,5-миллиметровых интеллектуальных щупов. Совместимость с пробниками предыдущего поколения обеспечивают BNS-адаптеры на 1 МОм и 50 Ом.

Дополнительные опции

• Увеличение глубины памяти до 4 млрд. отсчетов.
• Анализ сигналов с модуляцией PAM3.
• Запуск и декодирование I2S, USB2.0, USB3.0, аудио-, автомобильных и других последовательных шин.
• Проверка целостности сигнала по глазковой диаграмме, измерение джиттера.
• Тест на соответствие спецификациям MIPI D-PHY, USB, DDR, Ethernet, PCIe.

Купить осциллограф Rigol DS80804, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
