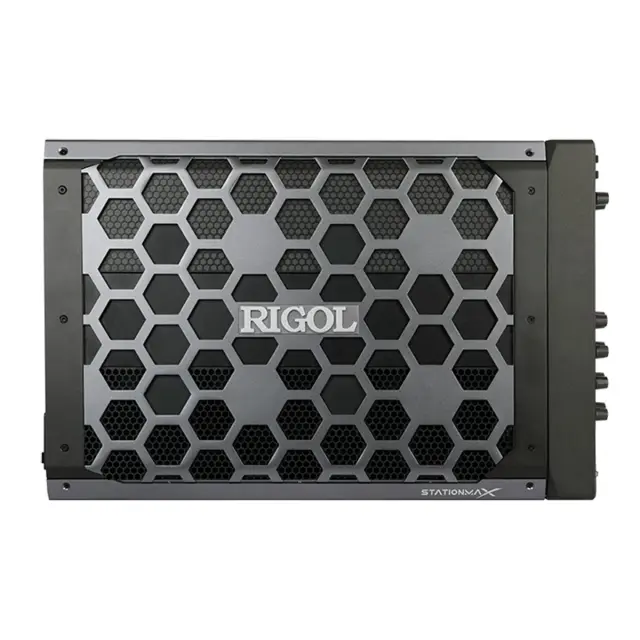

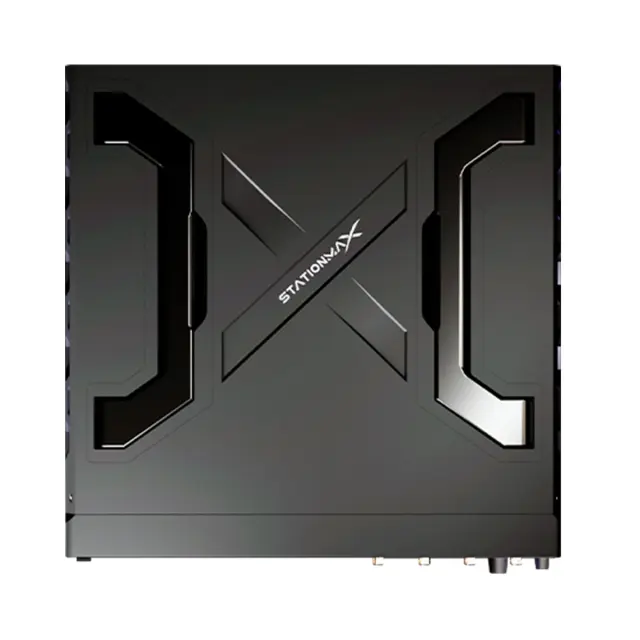

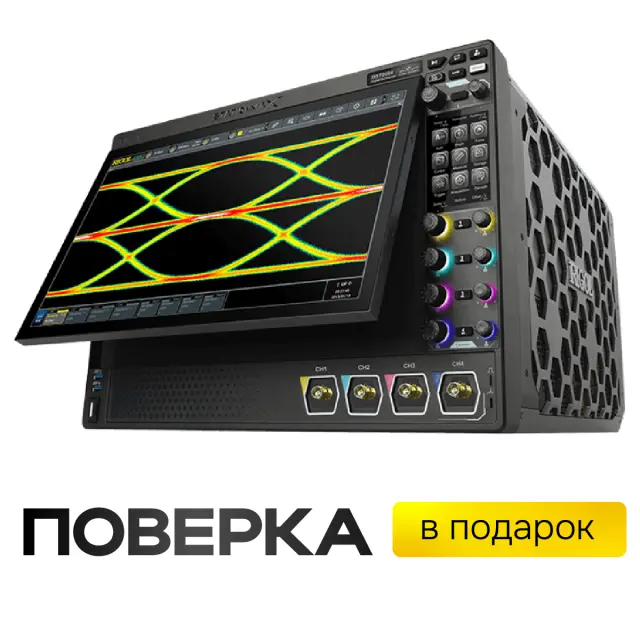

Цифровой осциллограф RIGOL DS70304
Технические характеристики
RIGOL DS70304
|
|||||
|---|---|---|---|---|---|
Полоса пропускания |
3 ГГц |
||||
Расчетное время нарастания |
130 пс |
||||
Количество входных каналов |
4 аналоговых входа + 1 внешний вход запуска |
||||
Режим выборки |
выборка в реальном времени |
||||
Максимальная частота дискретизации |
20 Гвыб/с (1 канал) 10 Гвыб/с (2-4 канала) |
||||
Максимальная глубина памяти |
500 млн. точек (стандарт) 2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20) |
||||
Максимальная скорость захвата сигнала |
> 1 000 000 осц/с |
||||
Вертикальное разрешение |
8; от 9 до 16 бит (настраиваемое) |
||||
Аппаратная запись и воспроизведение сигналов в реальном времени |
макс. 2 000 000 кадров (одноканальный режим) |
||||
Пиковый детектор |
захват глитчей от 200 пс |
||||
Тип и размер встроенных дисплеев |
15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с пользовательской клавиатурой |
||||
Разрешение встроенных дисплеев |
1920 х 1080 пикселей; 480 х 320 пикселей |
||||
Система вертикального отклонения |
|||||
Входная связь |
по постоянному току, переменному току или заземление |
||||
Входной импеданс |
1 МОм ± 1%, 50 Ом ± 2,5% |
||||
Входная емкость |
17 пФ ± 3 пФ |
||||
Максимальное входное напряжение: |
|||||
1 МОм |
30 В (скз) или ±40 В (пик); с пробником RP3500A: 300 В (скз); ±400 В (пик) |
||||
50 Ом |
5 В (скз) |
||||
Чувствительность по вертикали: |
|||||
1 МОм |
от 1 мВ/дел до 10 В/дел |
||||
50 Ом |
от 1 мВ/дел до 1 В/дел |
||||
Диапазон смещения по постоянному току: |
|||||
1 МОм |
± 1 В (1 мВ/дел - 50 мВ/дел) ± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел) |
||||
50 Ом |
±1 В (1 мВ/дел - 100 мВ/дел) ±4 В (102 мВ/дел - 1 В/дел) |
||||
Динамический диапазон |
±5 делений |
||||
Относительная погрешность усиления по постоянному току |
± 2% от всей шкалы |
||||
Горизонтальная развертка |
|||||
Диапазон временной развертки |
от 100 пс/дел до 1000 с/дел |
||||
Разрешение по времени |
0,5 пс |
||||
Погрешность частоты опорного генератора |
1 х 10 в-6/год |
||||
Задержка между каналами |
≤50 пс |
||||
Система запуска |
|||||
Источник сигнала запуска |
аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
||||
Режим запуска |
автоматический, нормальный, одиночный |
||||
Диапазон удержания |
от 8 нс до 10 с |
||||
Полоса пропускания системы запуска: |
|||||
внутренний источник запуска |
полоса пропускания аналоговых входов |
||||
внешний вход запуска |
200 МГц |
||||
Чувствительность системы запуска: |
|||||
внутренний источник запуска |
0,5 деления; ≥50 мВ/дел |
||||
внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
||||
Импеданс внешнего входа запуска |
1 мОм ±1%, SMA разъем |
||||
Диапазон установки порога срабатывания запуска: |
|||||
внутренний источник запуска |
± 5 делений от центра экрана |
||||
внешний вход запуска |
± 5 В |
||||
питающая сеть переменного тока |
фиксированное значение 40% - 60 % |
||||
Типы запуска |
запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту |
||||
Запуск и декодирование по сигналам протоколов передачи данных |
RS232/UART: DS70000-EMBDA (опция)
I2C: DS70000-EMBDA (опция)
SPI: DS70000-EMBDA (опция)
CAN: DS70000-AUTOA (опция)
FlexRay: DS70000-AUTOA (опция)
LIN: DS70000-AUTOA (опция)
I2S: DS70000-AUDIOA (опция)
MIL-STD-1553: DS70000-AEROA (опция) |
||||
Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение): |
|||||
1 МОм |
400 мкВ |
||||
50 Ом |
500 мкВ |
||||
Поддержка курсорных измерений |
2 пары курсоров по осям X и Y |
||||
Количество автоматических измерений |
41 (в том числе до 14 измерений могут отображаться одновременно на экране) |
||||
Количество математических функций |
4
|
||||
Максимальная длина сигнала БПФ |
1 млн. точек |
||||
Типы окна БПФ |
прямоугольное, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник |
||||
Поиск по пиковым значениям |
максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
||||
Расширенное БПФ |
|||||
Длина записи |
64 000 точек |
||||
Скорость захвата БПФ |
10 000 спектров/с |
||||
Установка разрешения полосы пропускания |
ручная/автоматическая |
||||
Тип окна БПФ |
прямоугольная, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник |
||||
Поиск по пиковым значениям |
максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
||||
Анализ осциллограмм |
|||||
Запись сигналов |
сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. максимальное количество сегментов: до 2 миллионов. |
||||
Тест "Годен/Не годен" |
сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана |
||||
Цветовая гамма |
обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
||||
Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA) |
восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт тип: полностью автоматический, полуавтоматический и ручной скорость передачи данных: 1 МБ измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д. |
||||
Анализ джиттера (опция DS70000-JITTA) |
измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик. типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE. отображение измерений: тренд, гистограмма и спектр |
||||
Цифровой вольтметр |
3 разряда, измерение напряжения постоянного и переменного тока |
||||
Функции вольтметра |
измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока |
||||
Прецизионный частотомер |
до 8 разрядов |
||||
Разрешение |
от 3 до 8 разрядов (устанавливаемое пользователем) |
||||
Функции частотомера |
измерение частоты, периода, сумматор |
||||
Частотный диапазон частотомера |
от 0 до 3 ГГц |
||||
Сумматор |
до 48 разрядов |
||||
Общие характеристики |
|||||
Тип и размер встроенного дисплея |
15,6-дюймовый сенсорный дисплей с управлением "Multi-Touch" |
||||
Особенности дисплея |
механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем |
||||
Разрешение встроенного дисплея |
1920 х 1080 пикселей |
||||
Масштабная сетка
|
10 делений по вертикали х 8 делений по горизонтали |
||||
Послесвечение |
выключено; бесконечное послесвечение; настраиваемое послесвечение (от 100 мс до 10 с) |
||||
Интерфейсы связи |
USB 3.0, LAN |
||||
Видеовыход |
HDMI |
||||
Напряжение и сила тока сети питания |
100 В – 240 В, 45 – 440 Гц |
||||
Максимальная потребляемая мощность |
500 Вт |
||||
Диапазон рабочих температур |
от 0°C до +50°C |
||||
Диапазон температур хранения |
от -30°C до +70°C |
||||
Относительная влажность |
не более 90% |
||||
Высота для монтажа в измерительную стойку |
7U |
||||
Габаритные размеры |
439 х 310 х 491 мм |
||||
Вес |
22,5 кг |
||||
Технические характеристики активного дифференциального пробника PVA8350 |
|||||
Полоса пропускания |
3,5 ГГц |
||||
Время нарастания |
110 пс |
||||
Входная емкость |
0,6 пФ |
||||
Входной импеданс: |
|||||
дифференциальный режим |
50 кОм |
||||
синфазный режим |
25 кОм |
||||
Встроенный делитель |
10:1 |
||||
Входной динамический диапазон |
±2 В |
||||
Входной диапазон синфазного напряжения |
±6,25 В (от 0 до 100 Гц) ±1,25 В (>100 Гц) |
||||
Максимальной входное напряжение |
30 В (пик) |
||||
Длина кабеля |
1 м
|
||||
Комплектация
- 1 Осциллограф RIGOL DS70304
- 2 Цифровой осциллограф
- 3 Шнур питания
- 4 Пассивный пробник RP3500A (500 МГц, 10Х) – 4 шт.
- 5 USB-кабель
