Цифровой осциллограф RIGOL DHO804
Оставить отзыв
Гарантия 3 года
Госреестр 97646-26
Артикул DHO804 Код товара 125172
Гарантия 3 года на территории РФ
Характеристики
Госреестр:
97646-26
Полоса пропускания:
70 МГц
Количество каналов:
4
В наличии
-10078₽
57 103 ₽
После авторизации Rusgeocom
Нашли дешевле? Сообщите нам!
Оригинальный прибор RIGOL

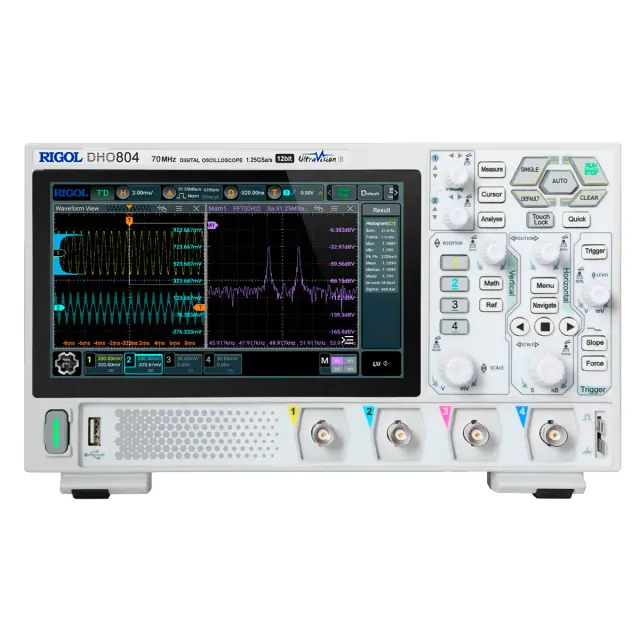

Цифровой осциллограф RIGOL DHO804
67 181 ₽
-10078₽
57 103 ₽
После авторизацииТехнические характеристики
Rigol DHO804 | ||
|---|---|---|
Полоса пропускания (- 3дБ) Z вх. = 1 МОм |
70 МГц |
|
Расчетное время нарастания (10%~90%, тип) |
≤ 5 нс |
|
Количество входных каналов |
4 аналоговых входа |
|
Режим выборки |
выборка в реальном времени |
|
Максимальная частота дискретизации |
1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) |
|
Максимальная глубина памяти |
25 млн. точек (1 канал) 10 млн. точек (2 канала) 1 млн. точек (4 канала) |
|
Максимальная скорость захвата сигнала |
1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) |
|
Вертикальное разрешение |
12 бит |
|
Аппаратная запись и воспроизведение сигналов в реальном времени |
до 500 000 кадров (одноканальный режим) |
|
Пиковый детектор |
захват глитчей от 1,6 нс |
|
Тип и размер дисплея |
7 дюймовый емкостный экран с функцией мультитач/управление жестами |
|
Разрешение дисплея |
1024 х 600 пикселей |
|
Система вертикального отклонения аналоговых каналов | ||
Входная связь |
по постоянному току, переменному току или заземление |
|
Входной импеданс |
1 МОм ± 1% |
|
Входная емкость |
15 пФ ± 3 пФ |
|
Коэффициент деления пробников |
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
|
Максимальное входное напряжение: |
CAT I 300 Вскз или 400 Впик (DC+ В пик) |
|
Чувствительность по вертикали: |
от 500 мкВ/дел до 10 В/дел |
|
Диапазон смещения по постоянному току: |
± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) |
|
Динамический диапазон |
± 4 деления (12 бит) |
|
Ограничение полосы пропускания |
20 МГц, полная полоса пропускания, выбор своего значения для каждого канала |
|
Относительная погрешность усиления по постоянному току |
± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел |
|
Точность смещения по постоянному току |
≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) |
|
Изоляция/развязка между каналами |
≥100:1 |
|
Напряжение пробоя статическим напряжением ESD |
±8 кВ (на BNC входе) |
|
Горизонтальная развертка аналоговых каналов | ||
Диапазон временной развертки |
от 5 нс/дел до 500 с/дел точная настройка |
|
Разрешение по времени |
100 пс |
|
Погрешность частоты опорного генератора |
± 25 х 10-6 ± 5 х 10-6/год |
|
Диапазон межканальной коррекции смещения |
± 100 нс ± 1 пс |
|
Межканальное время задержки (тип) |
≤ 2 нс |
|
Горизонтальная развертка |
YT по умолчанию XY каналы 1/2/3/4 SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел |
|
Система захвата | ||
Максимальная частота дискретизации аналоговых каналов |
1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) |
|
Максимальная глубина памяти для аналоговых каналов |
50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 1 млн. точек (4 аналоговых канала) |
|
Режимы захвата |
обычный – по умолчанию |
|
пиковый детектор – захват глитчей до 1,6 нс
| ||
среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения
| ||
скорость захвата до 1 000 000 осц/с |
||
Система запуска/синхронизации | ||
Источник сигнала запуска |
аналоговые каналы (1 – 4) |
|
Режим запуска |
автоматический, нормальный, одиночный |
|
Диапазон удержания |
От 8 нс до 10 с |
|
Развязка триггера |
DC (постоянный ток) AC (переменный ток) подавление частот до 120 кГц подавление частот свыше 120 кГц |
|
Подавление шума |
увеличение задержки для схемы запуска, вкл./выкл. |
|
Полоса пропускания системы запуска |
полоса пропускания аналоговых входов |
|
Чувствительность системы запуска |
внутренний запуск: 0,5 дел.: ≥50 мВ/дел 0,7 дел.: при вкл. подавлении шума |
|
Диапазон установки порога срабатывания запуска |
± 4,5 делений от центра экрана |
|
Типы запуска |
по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI |
|
Поиск и навигация | ||
Виды поиска |
по фронту, по импульсу |
|
Источник |
любой аналоговый канал |
|
Копирование |
копирование установок из системы поиска в систему синхронизации и обратно |
|
Отображение результатов |
таблица событий, может быть экспортирована во внешнюю/внутреннюю память |
|
Навигация |
навигация по времени: переход к полученным осциллограммам во временном порядке. навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию. навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. |
|
Rigol DHO804 | ||
|---|---|---|
Измерения | ||
Курсорные измерения |
количество курсоров |
2 пары XY курсоров |
ручной режим |
девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) |
|
режим отслеживания |
фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени |
|
автоматические измерения |
отображение курсоров во время автоматических измерений |
|
XY измерения |
измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 |
|
Автоматические измерения |
количество измерений |
41 тип измерений, с одновременным отображением до 10 измерений |
источник измерений |
аналоговые каналы 1-4, Math1- Math4 |
|
диапазон измерений |
основной (Main), с увеличением (ZOOM) |
|
все измерения |
отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала |
|
по вертикальной оси |
V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса (Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area |
|
по горизонтальной оси |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
|
другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
|
Математическая обработка сигналов | ||
Количество отображаемых математических операций |
4 одновременно |
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ |
|
Цветовая градация |
применимо для БПФ |
|
Расширенное БПФ |
длина записи |
1 млн. точек максимум |
тип окна |
прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное |
|
поиск пиков |
до 15 пиков определяется порогом, установленным пользователем |
|
Анализ осциллограмм | |
|---|---|
Запись сигналов
| сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000 источник – любой аналоговый вход анализ - поддержка воспроизведения кадр за кадром, непрерывное воспроизведение, вычисление, измерение и декодирование осциллограмм |
Тест «Годен/Не годен»
| сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана источник любой аналоговый вход |
Гистограмма
| гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений источник любой аналоговый вход Тип – горизонтальная, вертикальная, измеренная Измерения – статистика: Sum, Peaks, Max, Min, Pk_Pk; – гистограмма: Mean, Median, Mode, Bin width, Sigma, and XScale режим дискретизации: поддерживается во всех режимах, кроме Zoom, XY и ROLL |
Цветовая гамма
| обеспечение трехмерного представления для сигналов цветовой градации в 256 уровней источник любой аналоговый вход |
Декодирование протоколов последовательных шин | |
Количество одновременно отображаемых декодированных протоколов | 4 |
Источник | любой из 4-х аналоговых каналов |
Виды декодируемых протоколов | параллельный, RS232/UART, I2C, SPI |
Автоматическое масштабирование | |
AutoScale | минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц |
Цифровой вольтметр | |
Рабочий вход | любой аналоговый канал |
Измеряемые величины | DC, AC+DC скз, AC скз |
Разрешение | ACV/DCV: 3 разряда |
Предупреждение о превышении пределов измерений | звуковой сигнал |
Высокоточный цифровой частотомер | |
Рабочий вход | любой аналоговый канал |
Измеряемые величины | частота, период, сумматор |
Частотомер | Разрешение максимальная измеряемая частота |
Сумматор | 48-разрядов считает по нарастанию фронта |
Источник опорной частоты | внутренний |
Поддерживаемый набор команд | |
Протокол | IEEE488.2 Standard |
Определение сообщения об ошибке | да |
Поддержка механизма отчетов о состоянии | да |
Поддержка механизма синхронизации | да |
Вычислительная система | |
Процессор | Cortex-A72, 1,8 ГГц, шестиядерный |
Системная память | 4 ГБ |
Операционная система | Android |
Внутренняя энергонезависимая память | 8 ГБ |
Дисплей | |
Тип и размер встроенного дисплея | 7-дюймовый сенсорный дисплей с управлением "Multi-Touch" 16:9 |
Разрешение встроенного дисплея | 1024 х 600 пикселей |
Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
Послесвечение | выключено бесконечное послесвечение настраиваемое послесвечение (от 100 мс до 10 с) |
Яркость | 256 градаций (LCD, HDMI) |
Интерфейсы | |
USB 2.0 host | 1 на передней панели |
USB 2.0 device | 1 на задней панели |
LAN | 1 на задней панели, 10/100-порт, поддержка LXI-C |
Web Remote Control | Поддержка интерфейса веб-контроля (по IP-адресу) |
AUX выход | выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден" |
HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора |
Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр |
Энергонезависимая память | |
Хранение данных/файлов | Setup/Image setup (*.stp), image (*.png, *.bmp, *.jpg) Waveform Data CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data(*.ref, *.csv, *.bin) |
Внутренняя память | 8 ГБ |
Базовые формы сигналов | 10 записанных в память |
Установки | ограничены ёмкостью памяти |
USB | поддерживается внешний носитель |
Электропитание | |
Напряжение и сила тока сети питания, DC | 12 В, 4 А |
Максимальная потребляемая мощность | 48 Вт |
Условия окружающей среды | |
Диапазон рабочих температур | от 0°C до +50°C |
Диапазон температур хранения | от -30°C до +60°C |
Относительная влажность | не более 90% |
Габаритные размеры | |
Размеры | 265,35 х 161,75 х 77,38 мм |
Вес | 1,78 кг |
Комплектация
- 1 Цифровой осциллограф RIGOL DHO804
- 2 Пассивный высокоомный пробник PVP3150 (150 МГц, 10Х) – 4 шт.
- 3 Адаптер питания с сетевым шнуром
- 4 Провод заземления
- 5 Сертификат калибровки
