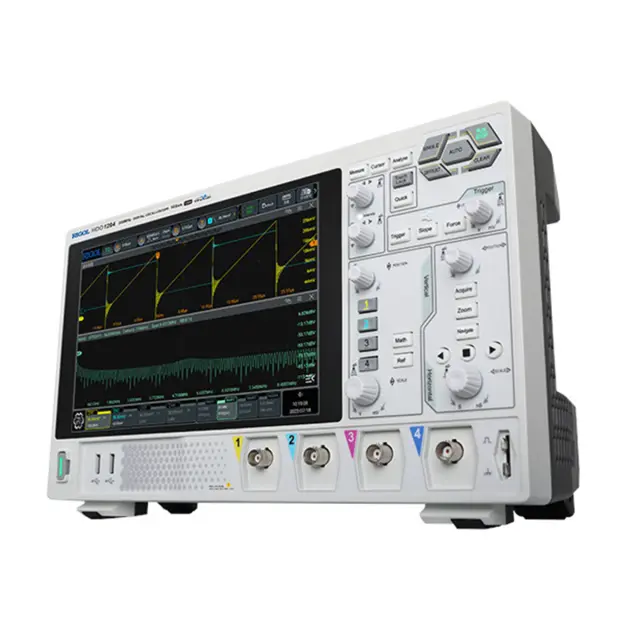

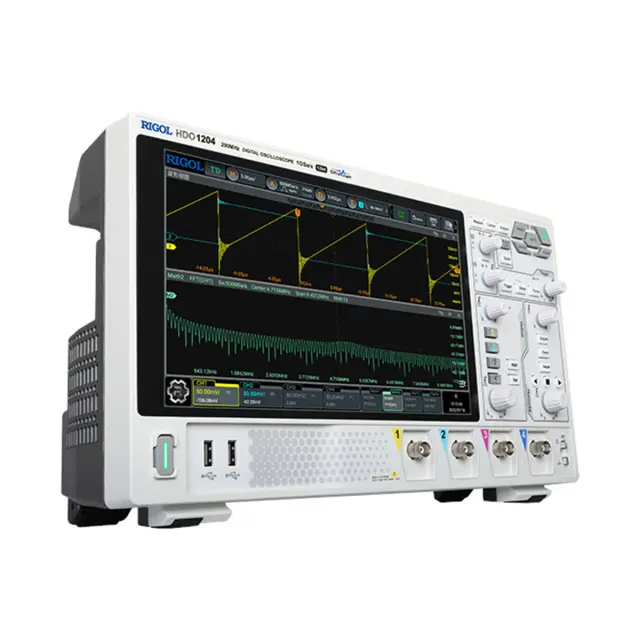

Цифровой осциллограф RIGOL DHO1104
Цифровой осциллограф Rigol DHO1104 – настольный лабораторный прибор на базе инновационного чипсета Centaurus с 6-ядерным процессором Cortex-A72 1.8 ГГц, снабженный 4 аналоговыми каналами с полосой пропускания 100 МГц и реализующий технологию UltraVision.
Точный и малошумный цифровой осциллограф обеспечивает скорость захвата до 1,5 млн. осц./с в режиме UltraAcquire. Благодаря 10,1-дюймовому сенсорному экрану с разрешением 1280 x 800, который поддерживает многооконный режим, прибор характеризуется высокой наглядностью и информативностью, а комбинированное управление с сенсорными функциями, кнопочным интерфейсом и поворотными регуляторами максимально упрощает обращение с оборудованием.
Стандартные функции Rigol DHO1104
- Исследование формы сигнала с выборкой в реальном времени, с задействованием функций масштабирования, прокрутки, медленной развертки и поиска
- Запись и воспроизведение осциллограмм, сохранение данных во встроенной памяти или на внешнем носителе
- Автоматические и курсорные измерения, определение разности фаз в режиме XY
- Контроль электрических параметров и частотных характеристик с помощью встроенного частотомера и 4-разрядного цифрового вольтметра
- Декодирование шин и анализ протоколов
- Математическая обработка и анализ данных с помощью арифметических, логических и функциональных операций, БПФ и цифрового фильтра
- Сравнение текущего сигнала с опорным, записанным в одной из десяти ячеек внутренней памяти
- Автоматическое тестирование "pass-fail" с целью реализации допускового контроля
Конструкционные особенности
Четырехканальный осциллограф Rigol DHO1104 оборудован АЦП с разрешением 12 бит. Поддержка режима High Resolution позволяет добиться 16-битного качества с помощью специальных методов усреднения последовательных точек выборки. Для тонких регулировок используются фотоэлектронные энкодеры, которые, в отличие от электромеханических поворотных регуляторов, не подвержены изменению характеристик вследствие физического износа.

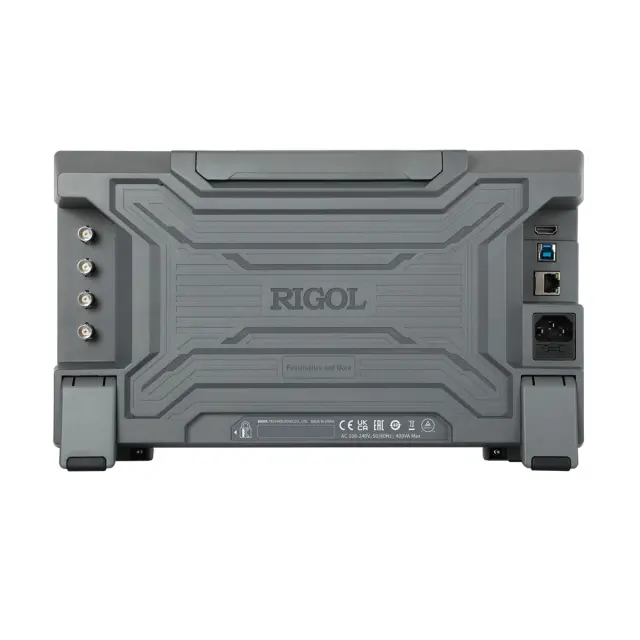

Дистанционное управление может быть реализовано при подключении осциллографа Rigol DHO1104 к ПК через USB порт либо по каналу LAN или GPIB, при задействовании соответствующего переходника. Наличие HDMI интерфейса дает возможность выводить изображение экрана на крупноразмерный дисплей либо проецирующее устройство, например, при решении образовательных задач. На переднюю панель выведены два разъема USB 3.0, которые можно использовать одновременно при подключении съемного носителя и других устройств, например, компьютерной мыши.
Купить осциллограф Rigol DHO1104, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
