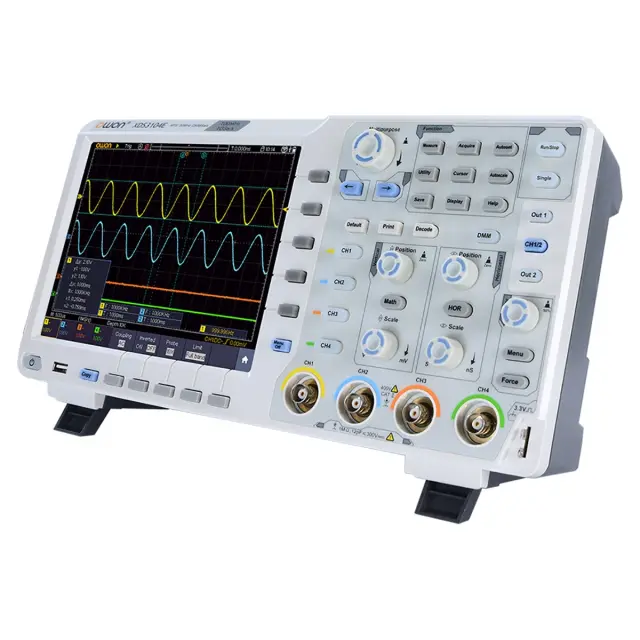

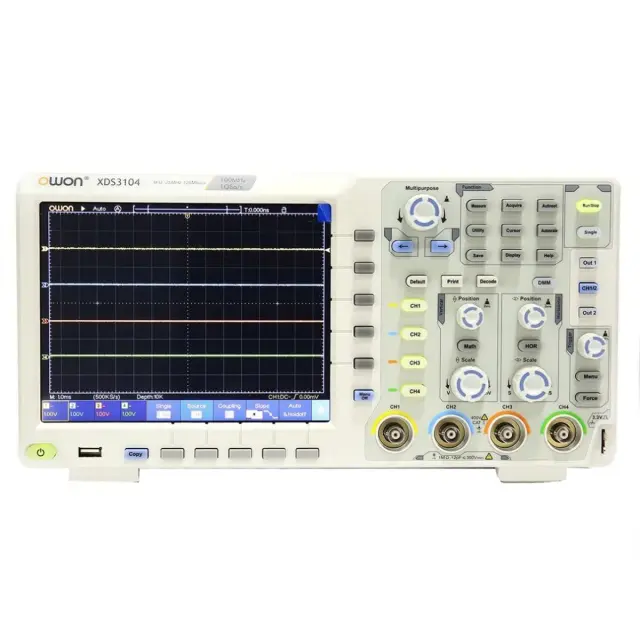

Цифровой осциллограф OWON XDS3104
73 657 ₽
Технические характеристики Цифровой осциллограф OWON XDS3104
| OWON XDS3104 | |
|---|---|
| Количество каналов | 4 |
| Пропускная способность | 100 МГц |
| Частота дискретизации | 1 ГС / с |
| Вертикальное разрешение | 8 бит |
| Время нарастания | ≤ 3,5 нс |
| Длина записи | 40 М |
| Максимальная длина записи | при включении 4 каналов максимальная длина записи составляет 10 м, 2 канала - 20 М, 1 канал - 40 М |
| Максимальная скорость захвата формы волны | 45 000 сиг /с |
| Горизонтальная шкала | 2 нс / див - 1000 с / див, шаг за шагом 1 – 2 – 5 |
| Усиление постоянного тока при ≥ 2 мВ | ± 3 % |
| Вертикальная чувствительность | 1 мВ / деление - 10 В / деление |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Автоматическое измерение | период, частота, среднее значение, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время спада, коэффициент заполнения экрана, положительный рабочий цикл, отрицательный рабочий цикл, среднее значение, PK-PK, RMS, максимальное, минимальное, среднеквадратичное значение цикла, Vtop, Vbase, Vamp, предрегулировка, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла, задержка A → B, задержка A → B, фаза + счетчик импульсов, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Математические функции | ＋, -, *, /, Intg, Diff, Sqrt цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) FFT, FFTrms |
| Объем хранения формы сигнала | 100 |
| Максимальная частота дискретизации для 2 каналов | CH1 и CH2 включены, CH3 и CH4 выключены CH1 и CH2 выключены, CH3 и CH4 включены |
| Функция Wi-Fi | есть |
| Частота дискретизации в реальном времени | |
| 4 канала | 250 МСа / с |
| 2 канала | 500 МСа / с |
| 1 канал | 1 ГСа / с |
| Время ретрансляции | макс. ± 2,5 промилле (Ta = + 25 °C) |
| Источник питания | |
| Режим питания | 100 В - 240 В переменного тока, 50/60 Гц, CAT II |
| Тип батареи | 2 А, класс T, 250 В |
| Объем батареи | 3,7 В, 13200 мАч |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 В |
| Полоса пропускания | 60 – 200 МГц |
| Система синхронизации | |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Тип декодирования | RS232, I2C, SPI, CAN |
| Режим триггера | авто, нормальный, одиночный |
| Общие характеристики | |
| Дисплей | цветной ЖК-дисплей 8 дюймовый, TFT |
| Интерфейс передачи данных | USB host, USB device, Trig Out (Pass/Fail), LAN |
| Совместимость с принтером | PictBridge (пикбридж) |
| Разрешение дисплея | 800 х 600 |
| Размер | 340 х 177 х 90 мм |
| Вес | 2,6 кг |
Комплектация
- 1 Цифровой осциллограф OWON XDS3104
- 2 Шнур питания
- 3 Диск с ПО
- 4 USB-кабель
- 5 Пробник
- 6 Устройство регулировки датчика
- 7 Инструкция по эксплуатации
