Цифровой осциллограф OWON XDS3102A

Add a review
Гарантия 1 год
Артикул 192758 Код товара 129369
OWON XDS3102A - цифровой осциллограф
OWON XDS3102A - цифровой осциллограф
OWON XDS3102A - цифровой осциллограф
Характеристики
Полоса пропускания:
100 МГц
Количество каналов:
2
Все характеристики
Цифровой осциллограф OWON XDS3102A — это мощный и универсальный инструмент, который станет незаменимым...
Перейти к описанию
OWON
Под заказ
74 832 ₽
Нашли дешевле? Сообщите нам!
Платите частями
Удобный способ оплаты по
11 618 ₽
OWON XDS3102A - цифровой осциллограф
Код товара 129369

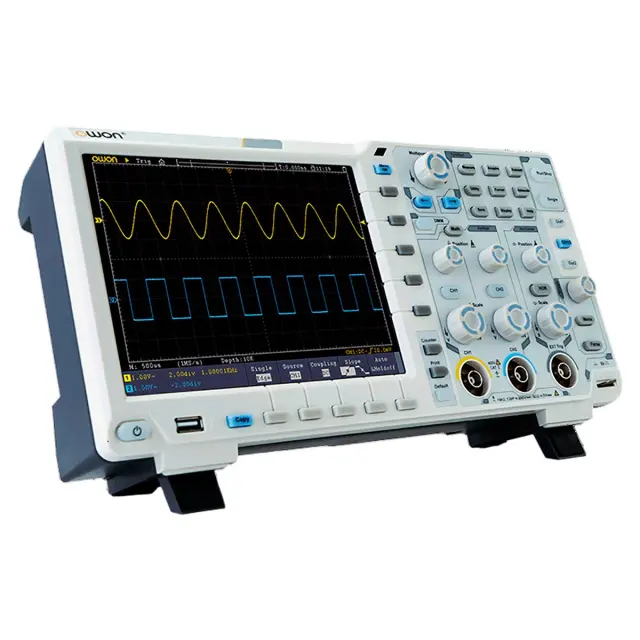

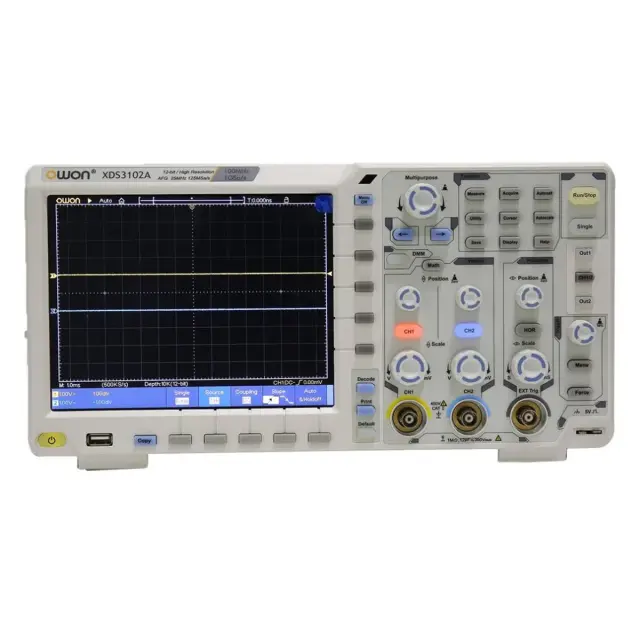

Цифровой осциллограф OWON XDS3102A
74 832 ₽

Цифровой осциллограф OWON XDS3102A — это мощный и универсальный инструмент, который станет незаменимым помощником для инженеров и техников в их повседневной работе. С его помощью вы сможете быстро и эффективно анализировать электрические сигналы, что значительно упростит процесс диагностики и ремонта электронных устройств. Высокая полоса пропускания, скорость выборки, множество функций и возможность работы с различными сигналами делают этот прибор отличным выбором для профессионалов в области электроники.

Полоса пропускания в 100 МГц позволяет эффективно работать с сигналами высокой частоты, что особенно важно при тестировании и отладке сложных электронных схем. Кроме того, скорость выборки в 1 ГВ/с обеспечивает получение точных и достоверных данных в режиме реального времени. Это означает, что вы сможете захватывать быстро меняющиеся сигналы и анализировать их с высокой степенью детализации.

Два канала и внешний вход синхронизации

Цифровой осциллограф оснащен двумя каналами, что позволяет одновременно наблюдать и сравнивать сигналы с разных источников. Это особенно полезно при диагностике сложных систем, где важно видеть, как взаимодействуют различные компоненты. Внешний вход синхронизации добавляет еще одну грань к возможностям оборудования, позволяя синхронизировать измерения с внешними устройствами и улучшая качество анализа.

Высокое разрешение и скорость захвата

Разрешение в 12 бит позволяет отображать сигналы с высокой детализацией. Это особенно важно при работе с небольшими изменениями в амплитуде сигнала, которые могут быть критичными для диагностики. Скорость захвата составляет 75 000 осциллограмм в секунду, что позволяет быстро анализировать большие объемы данных и получать результаты в кратчайшие сроки.

Широкий диапазон развертки

OWON XDS3102A предлагает широкий диапазон — от 2 нс до 1000 с/дел. Это позволяет исследовать сигналы различной длительности, что делает осциллограф универсальным инструментом для решения самых разных задач. Будь то анализ коротких импульсов или длительных сигналов, эта модель справится с любой задачей.

Мультиметр

Прибор может измерять напряжение, ток, сопротивление и ёмкость, что делает его универсальным инструментом для диагностики и ремонта электронных устройств. Это особенно удобно, когда требуется быстро проверить несколько параметров без необходимости использования дополнительных приборов.

Специальные варианты исполнения

OWON также предлагает специальные варианты исполнения своих осциллографов с различными дополнениями, такими как порты SVGA, USB, LAN, блоки Wi-Fi или встроенные генераторы сигналов. Наличие этих функций отражается в буквенных символах в точном названии модели. Это позволяет пользователям выбрать именно тот вариант, который наилучшим образом соответствует их требованиям и задачам.

Купить цифровой осциллограф OWON XDS3102A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Цифровой осциллограф OWON XDS3102A

OWON XDS3102A
Количество каналов 2 + 1 (внешний)
Полоса пропускания 100 МГц
Частота дискретизации 1 ГВыб / с
Частота дискретизации на канал 500 МВыб / с
Время нарастания ≤ 3,5
Вертикальное разрешение 12 бит
Длина записи 40М
Частота обновления сигнала 56 000 осциллограмм/с
Горизонтальный масштаб 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Частота дискретизации ± 2,5 ч / млн
Вертикальная чувствительность 1 мВ / дел - 10 В / дел (на входе)
Тип триггера Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232
Декодирование шин I2C, SPI, RS232, CAN
Режим триггера △V, △T, △T&△V, автоматический
Математические функции +, -, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (низкочастотный, высокочастотный, полосовой, режекторный)
Поддержка SCPI и LabVIEW есть
Функция мультитриггера и декодирования шин есть
Общие характеристики
Дисплей 8 дюймовый, TFT ЖК-экран, 800 x 600
Интерфейс USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN
Источник питания 100 - 240 В переменного тока, 50 / 60 Гц, CAT II
Потребляемая мощность < 24 Вт
Предохранитель 2 А, класс Т, 250 В
Габариты изделия 410 x 180 x 290 мм
Вес 3,45 кг
Показать еще

Комплектация

  • 1 Цифровой осциллограф OWON XDS3102A
  • 2 Кабель питания
  • 3 USB кабель
  • 4 Зонд
  • 5 Регулировочная отвертка
  • 6 Диск с ПО
  • 7 Руководство пользователя

Отзывы о Цифровой осциллограф OWON XDS3102A

Отзывов о товаре еще нет
Оставьте свой отзыв, чтобы помочь
другим покупателям в выборе товара
