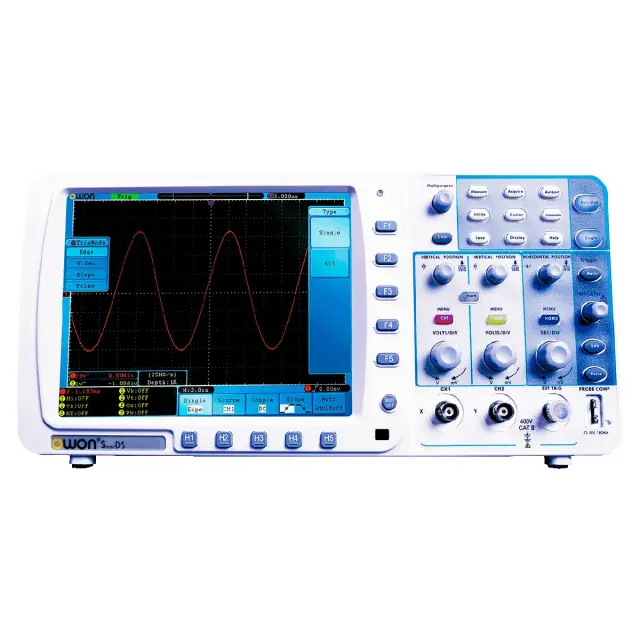

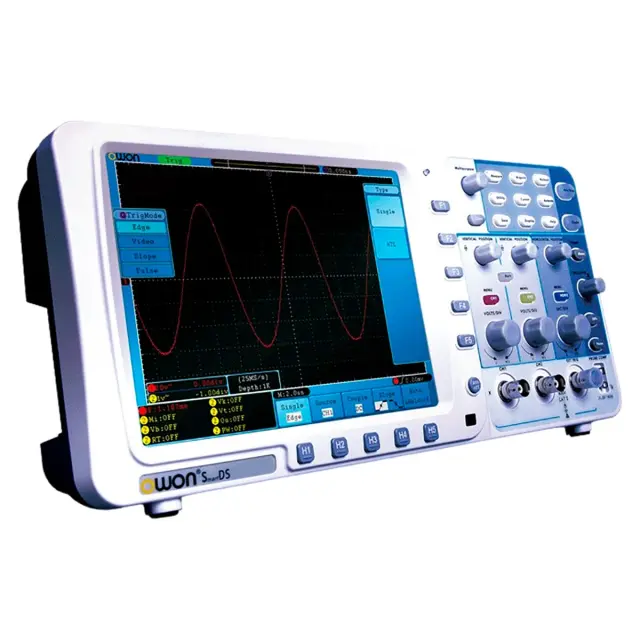

Цифровой осциллограф OWON SDS8302V

128 786 ₽

Цифровой осциллограф OWON SDS8302V, максимальная частота дискретизации которого составляет 2,5 Гвыб./с, обладает наиболее широкой полосой пропускания среди изделий семейства SmartDS, обеспечивая возможность исследования сигналов со скоростью нарастания от 1,17 нс в полосе частот до 300 МГц. Модель оснащена двумя аналоговыми каналами с отдельным входом синхронизации и широким набором интерфейсов для обмена данными с внешним оборудованием. В отличие от приборов линейки SDS-E, в данном устройстве реализована возможность автономной работы без подключения к сети переменного тока, для чего внутри корпуса предусмотрен слот под аккумуляторную батарею, доступную в качестве опции, а память увеличенной длины, стандартно составляющая 10 млн. точек, позволяет регистрировать сигналы с большой продолжительностью.

Функциональные возможности

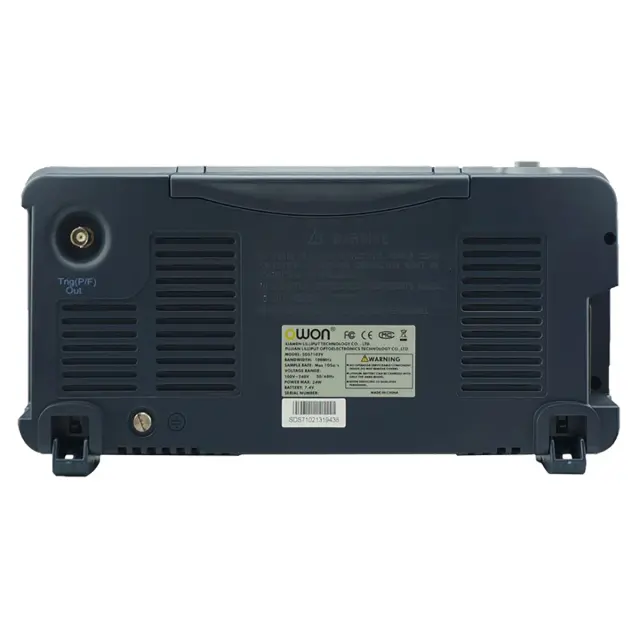

Запоминающий цифровой осциллограф реализует режим автомасштабирования, автоматически выставляя оптимальные показатели усиления, временной развертки и тип синхронизации, исходя из параметров сигнала на входе, что минимизирует затраты времени на настройки. Для эффективного анализа сложных динамических процессов поддерживается функция покадровой записи осциллограмм с выбираемыми временными промежутками и их последующее воспроизведение. Прибор позволяет выполнять тестирование по маске, с выдачей результатов в виде "прошел/не прошел" через отдельный выход с тыльной стороны корпуса.

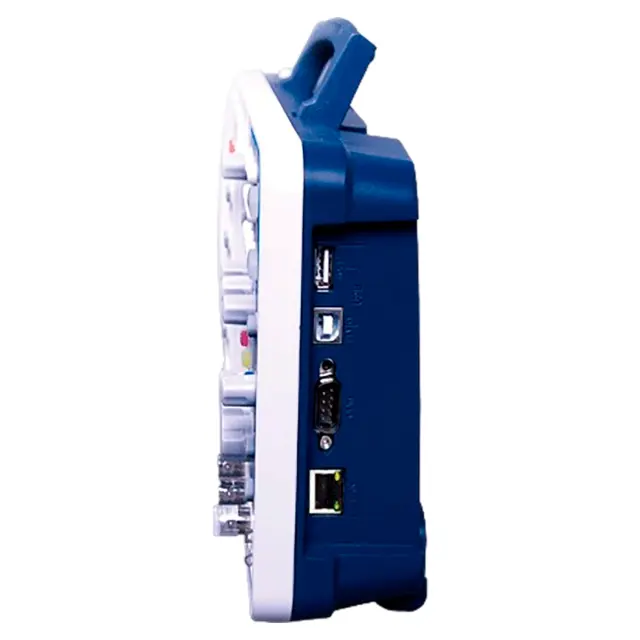

Предусмотрена возможность сохранения данных во встроенной памяти или на подключенном носителе. Прибор поддерживает дистанционное управление с использованием команд SCPI и labVIEW, для чего оборудуется портами LAN и USB, и комплектуется диском с ПО и драйверами и кабелем для подключения к ПК.

Особенности и преимущества осциллограф OWON SDS8302V

Компактное исполнение в корпусе толщиной всего 7 см позволяет легко размещать оборудование на рабочем месте с ограниченным свободным пространством, а также упрощает его транспортировку; для удобства переноски служит складывающаяся ручка в верхней части изделия.
При задействовании батарейного питания прибор может использоваться в местах стационарного размещения объектов контроля, как мобильное средство диагностики, а за счет гальванической развязки от сети исключается влияние внутренних наводок на получаемые результаты.
V-модификация поставляется с установленным VGA-интерфейсом, что позволяет подключать к изделию компьютерный монитор или проектор с соответствующим входом, обеспечивая трансляцию изображения в полном разрешении при групповой работе, обучении или при проведении презентаций.

Купить цифровой осциллограф OWON SDS8302V, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Цифровой осциллограф OWON SDS8302V

	OWON SDS8302V
Полоса пропускания	300 МГц
Количество каналов	2 + 1 внешний
Максимальная частота дискретизации в реальном времени	2,5 ГВыб / с в одноканальном режиме 1,25 ГВыб / с в одноканальном режиме
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 15 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение	± 400 В
Ограничение полосы пропускания	20 МГц
Канал-канальная изоляция	50 Гц: 100 : 1 10 МГц: 40 : 1
Время задержки между каналами	150 пс
Интерполяция формы волны	sin (х) / х
Размер памяти	10 Мб
Коэффициент развёртки	1 нс / дел - 100 с / дел, 1, 2, 5 шаг
Диапазон частоты дискретизации	0,5 Выб / с - 2,5 ГВыб / с в одноканальном режиме 0,5 Выб / с - 1 ,25 ГВыб / с в двухканальном режиме
Точность	± 100 ppm
Точность измерения временного интервала	однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
Вертикальное разрешение	8 бит
Вертикальная развёртка	2 мВ / дел - 10 В / дел
Время нарастания	< 1,17 нс
Смещение	± 100 В (2 В - 10 мВ)
Низкочастотный отклик (-3 дБ)	≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока	± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)
Режимы триггера	фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный
Диапазон уровня запуска триггера	CH1 ~ CH2: ± 6 деления от центра экрана EXT: ± 600 мВ EXT/5: ± 3 В
Точность уровня триггера	CH1 ~ CH2: ± 0,3 дел EXT: ± (6 % от настройки + 40 мВ) EXT/5: ± (6 % от настройки + 200 мВ)
Смещение триггера	согласно длине и времени записи
Диапазон удержания триггера	100 нс - 10 с
50% уровень настройки	частота входного сигнала ≥ 50 Гц
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту
Чувствительность	0,3 дел
Режим запуска	положительная полярность импульса >, <, = отрицательная полярность импульса >, <, =
Диапазон удержания триггера	30 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигнала	NTSC, PAL, SECAM
Диапазон номеров строк	1 - 525 (NTSC), 1 - 625 (PAL, SECAM)
Режим запуска	положительный наклон >, <, = отрицательный наклон >, <, =
Диапазон удержания триггера	24 нс ~ 10 с
CH1	фронт, импульс, видео, наклон
CH2	фронт, импульс, видео, наклон
Курсорные измерения	разность напряжений между курсорами ΔV разница во времени между курсорами ΔT
Автоматическое измерение	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, период, время нарастания, время спада, задержка A → B, + Width, -Width, + Duty, - Duty
Математические функции	+, -, *, / FFT
Частота	прямоугольная волна 1 кГц
Тип дисплея	8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов
Питание	100 - 240 В AC RMS, 50 - 60 Гц, CAT II
Потребляемая мощность	< 24 Вт
Предохранитель	Т, 2 А, 250 В
Рабочая температура	от 0 °С до 40 °С
Температура хранения	от -20 °С до 60 °С
Относительная влажность	до 90%
Рабочая высота	рабочая до 3000 м хранения до 15000 м
Интерфейс передачи данных	USB, LAN, VGA
Метод охлаждения	естественная конвекция
Габариты	340 x 155 x 70 мм
Вес	1,82 кг

Комплектация

1 Цифровой осциллограф OWON SDS8302V
2 Щупы для осциллографа - 2 шт.
3 Кабель питания
4 USB кабель
5 Диск с программным обеспечением
6 Инструкция по эксплуатации
