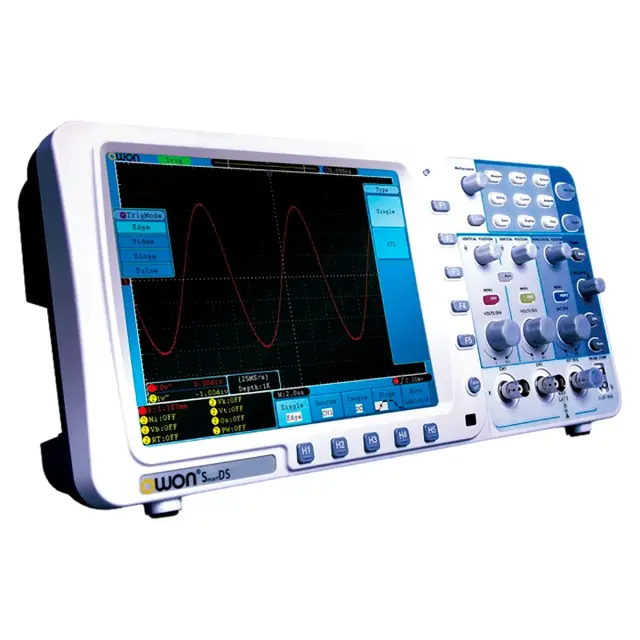

Цифровой осциллограф OWON SDS7102V

44 810 ₽

Цифровой осциллограф OWON SDS7102V – интеллектуальный лабораторный прибор среднего класса, с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 Гвыб./с, построенный на основе 8-битного АЦП с поддержкой двухканального режима работы и снабженный отдельным входом для синхронизации. Для ускорения и упрощения измерений предусмотрены функции автокалибровки, автонастройки и автомасштабирования. В изделии стандартно реализована возможность дистанционного управления при подключении к ПК и поддерживаются автоматические и курсорные измерения, а также режим тестирования Pass/Fail.

Преимущества

Расширенные возможности регистрации данных – цифровые осциллографы SmartDS, в отличие от эконом-линейки SDS-E, стандартно оборудуются внутренней памятью на 10 млн. точек с поддержкой двухканального режима работы, благодаря чему прибор подходит для отслеживания сложных сигналов значительной продолжительности; функция покадрового регистратора с поддержкой воспроизведения дает возможность контролировать процессы в динамике, повышая эффективность анализа.
Поддержка батарейного питания обеспечивает возможность автономного использования при выполнении выездных работ, а также позволяет минимизировать влияние наводок от сетей переменного тока, что способствует повышению достоверности результатов.

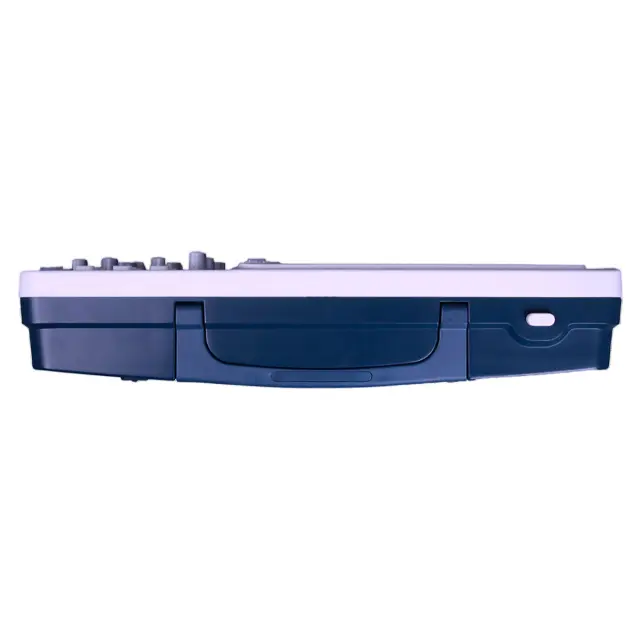

Мобильность – прибор выполнен в компактном корпусе плоской формы, толщиной всего 7 см, и для удобства переноски оборудован верхней ручкой, которая складывается при неиспользовании.

Улучшенная наглядность

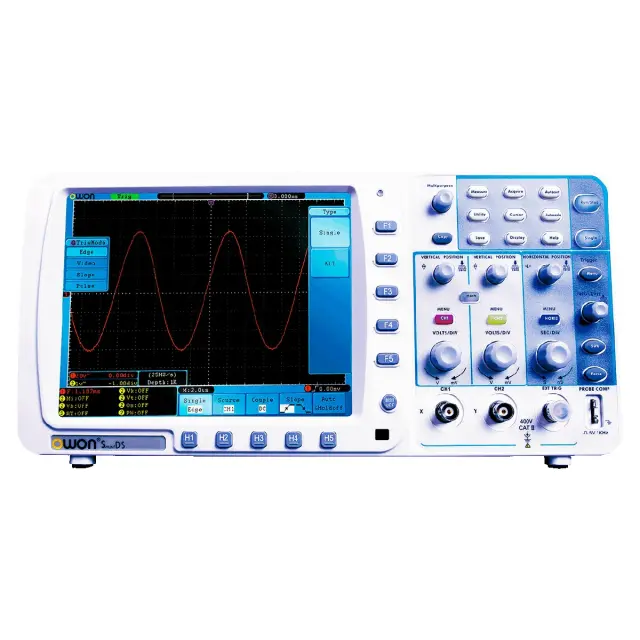

Двухканальный осциллограф OWON SDS7102V снабжен 8-дюймовым ЖК-экраном с разрешением 800 x 600 и дополнительно оборудован VGA-выходом. Это позволяет транслировать изображение с прибора на любой монитор, дисплей, телевизор или проектор с соответствующим интерфейсом, что повышает эффективность процесса обучения или выполнения коллективных работ.

Конструкционные особенности

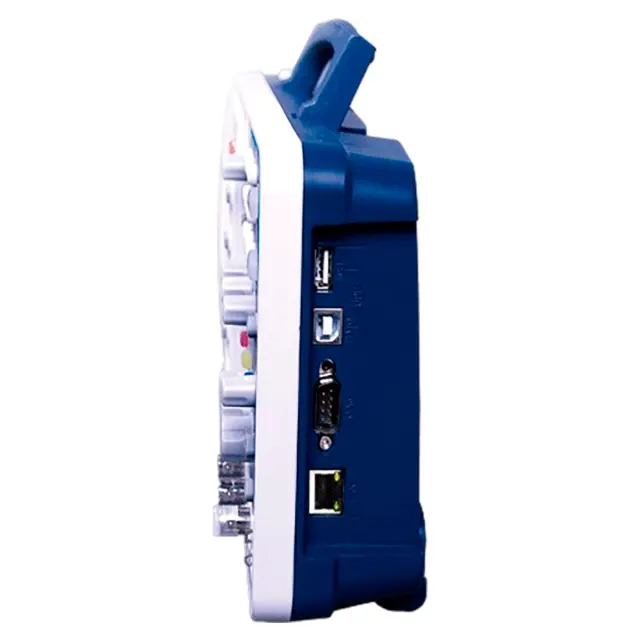

Для обеспечения возможности размещения изделия в непосредственной близости от вертикальных поверхностей, например, стен, коннектор питания и порты USB, LAN и VGA, которые задействуются для подключения внешних устройств, вынесены на боковые стороны. Помимо верхней кнопки включения изделие снабжено дополнительным выключателем блока питания возле коннектора. С целью повышения гибкости управления предусмотрены две группы кнопок – сбоку и снизу дисплея, функции которых меняются в зависимости от режима работы. Боковое меню вызывается и отключается отдельной клавишей, позволяя расширять поле осциллограммы на весь экран.

Купить цифровой осциллограф OWON SDS7102V, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Цифровой осциллограф OWON SDS7102V

	OWON SDS7102V
Полоса пропускания	100 МГц
Количество каналов	2 + 1 внешний
Максимальная частота дискретизации в реальном времени	1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 15 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение	± 400 В
Ограничение полосы пропускания	20 МГц
Канал-канальная изоляция	50 Гц: 100 : 1 10 МГц: 40 : 1
Время задержки между каналами	150 пс
Интерполяция формы волны	sin (х) / х
Размер памяти	10 Мб
Коэффициент развёртки	2 нс / дел - 100 с / дел, 1, 2, 5 шаг
Диапазон частоты дискретизации	0,5 Выб / с - 1 ГВыб / с в одноканальном режиме 0,5 Выб / с - 500 МВыб / с в двухканальном режиме
Точность	± 100 ppm
Точность измерения временного интервала	однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
Вертикальное разрешение	8 бит
Вертикальная развёртка	2 мВ / дел - 10 В / дел
Время нарастания	< 3,5 нс
Смещение	± 1 В (2 мВ - 10 мВ)
Низкочастотный отклик (-3 дБ)	≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока	± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)
Режимы триггера	фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный
Диапазон уровня запуска триггера	CH1 ~ CH2: ± 6 деления от центра экрана EXT: ± 600 мВ EXT/5: ± 3 В
Точность уровня триггера	CH1 ~ CH2: ± 0,3 дел EXT: ± (6 % от настройки + 40 мВ) EXT/5: ± (6 % от настройки + 200 мВ)
Смещение триггера	согласно длине и времени записи
Диапазон удержания триггера	100 нс - 10 с
50% уровень настройки	частота входного сигнала ≥ 50 Гц
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту
Чувствительность	0,3 дел
Режим запуска	положительная полярность импульса >, <, = отрицательная полярность импульса >, <, =
Диапазон удержания триггера	30 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигнала	NTSC, PAL, SECAM
Диапазон номеров строк	1 - 525 (NTSC), 1 - 625 (PAL, SECAM)
Режим запуска	положительный наклон >, <, = отрицательный наклон >, <, =
Диапазон удержания триггера	24 нс ~ 10 с
CH1	фронт, импульс, видео, наклон
CH2	фронт, импульс, видео, наклон
Курсорные измерения	разность напряжений между курсорами ΔV разница во времени между курсорами ΔT
Автоматическое измерение	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, период, время нарастания, время спада, задержка A → B, + Width, -Width, + Duty, - Duty
Математические функции	+, -, *, / FFT
Частота	прямоугольная волна 1 кГц
Тип дисплея	8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов
Питание	100 - 240 В AC RMS, 50 - 60 Гц, CAT II
Потребляемая мощность	< 15 Вт
Предохранитель	Т, 2 А, 250 В
Рабочая температура	от 0 °С до 40 °С
Температура хранения	от -20 °С до 60 °С
Относительная влажность	до 90%
Рабочая высота	рабочая до 3000 м хранения до 15000 м
Интерфейс передачи данных	USB, LAN, VGA
Метод охлаждения	естественная конвекция
Габариты	340 x 155 x 70 мм
Вес	1,82 кг

Комплектация

1 Цифровой осциллограф OWON SDS7102V
2 Щупы для осциллографа - 2 шт.
3 Кабель питания
4 USB кабель
5 Диск с программным обеспечением
6 Инструкция по эксплуатации
