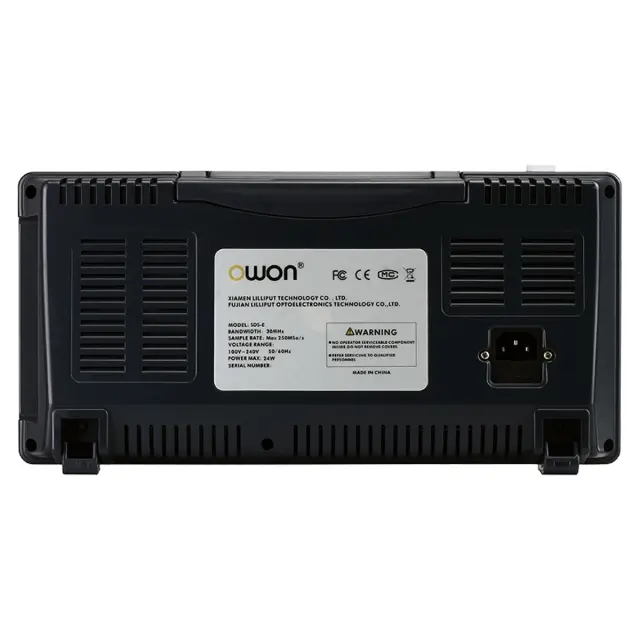

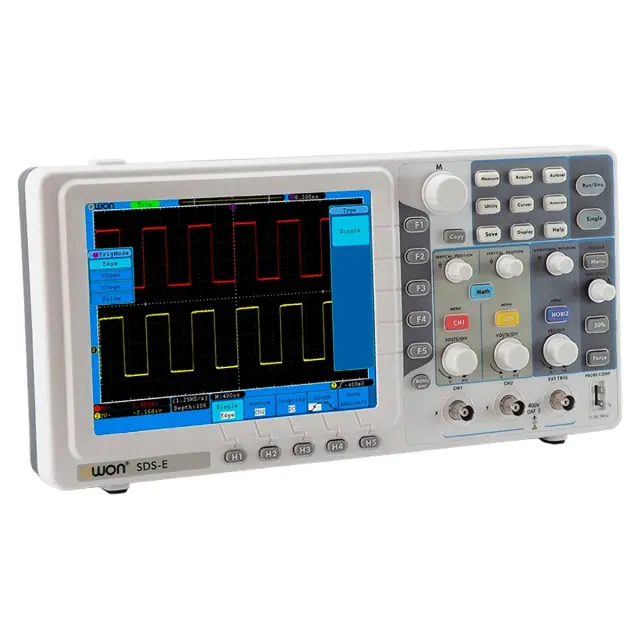

Цифровой осциллограф OWON SDS7102E

Add a review

Гарантия 1 год

Артикул 192754 Код товара 129356

Характеристики

Полоса пропускания:

100 МГц

Количество каналов:

Все характеристики

Цифровой осциллограф OWON SDS7102E относится ко второму поколению компактных лабораторных приборов в...

Перейти к описанию

OWON

37 787 ₽ Последняя цена

Платите частями

Удобный способ оплаты по

5 866 ₽

Описание и характеристики
Сервис

Цифровой осциллограф OWON SDS7102E

О товаре
Характеристики

Цифровой осциллограф OWON SDS7102E относится ко второму поколению компактных лабораторных приборов в двухканальном исполнении, оборудованных 8-дюймовым цветным дисплеем. По сравнению с младшими изделиями своей серии, данная модель обладает расширенной до 100 МГц полосой пропускания и увеличенной частотой дискретизации, а также поддерживает ряд дополнительных функций, за счет чего улучшены его диагностические возможности.

Преимущества

Встроенная память способна сохранять до 15 осциллограмм длиной до 1 млн. точек, с поддержкой опционального расширения до 10 млн. точек, что упрощает анализ сложных сигналов, а также дает возможность клонировать их с помощью внешнего генератора.
Кадровый регистратор, выполняющий запись получаемых данных с настраиваемой периодичностью, позволяет отслеживать динамику процессов.
Автомасштабирование устанавливает оптимальные настройки усиления и развертки и синхронизации, минимизируя время подготовки к замерам.

Особенности

Двухканальный цифровой осциллограф, в отличие от младших модификаций семейства SDS-E, дополнительно предусматривает возможность принудительного ограничения полосы пропускания до уровня 20 МГц. Это обеспечивает минимизацию уровня регистрируемых шумов, повышая информативность получаемых осциллограмм. Поддержка цифровой фильтрации позволяет, в зависимости от выбранных настроек, отсекать низкочастотные и постоянные компоненты сигнала либо высокочастотную составляющую, исключая влияние НЧ или ВЧ помех. Кроме измерения уровня напряжения, прибор также способен определять силу тока в контуре, отслеживая перепад потенциалов на образцовом резисторе номиналом 1 Ом. Изделие поддерживает стандартный запуск по синхроимпульсу или событию, а также поочередный запуск, позволяя отслеживать независимые сигналы.

Подобно "полноразмерным" лабораторным осциллографам, модель OWON SDS7102E может использоваться в составе измерительных систем и испытательных установок. Для реализации дистанционного управления с использованием ПК прибор оборудован интерфейсами USB и LAN, и поддерживает команды SCPI и LabVIEW. В базовую комплектацию включен компакт-диск с драйверами и ПО для совместной работы с компьютером. Изделие также позволяет выполнять автоматическое тестирование серийной продукции, сравнивая выходной сигнал с предварительно записанной осциллограммой, выполняющей роль шаблона. Результаты испытаний выдаются в виде "годен" или "негоден" через выход Pass/Fail, используемый для подключения к исполнительным устройствам или средствам сигнализации автоматизированного стенда.

Купить цифровой осциллограф OWON SDS7102E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	OWON SDS7102E
Полоса пропускания	100 МГц
Количество каналов	2 + 1 внешний
Максимальная частота дискретизации в реальном времени	1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 15 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение	± 400 В
Ограничение полосы пропускания	20 МГц
Канал-канальная изоляция	50 Гц: 100 : 1 10 МГц: 40 : 1
Время задержки между каналами	150 пс
Интерполяция формы волны	sin (х) / х
Размер памяти	1 Мб
Коэффициент развёртки	2 нс / дел - 100 с / дел, 1, 2, 5 шаг
Диапазон частоты дискретизации	0,5 Выб / с - 1 ГВыб / с в одноканальном режиме 0,5 Выб / с - 500 МВыб / с в двухканальном режиме
Точность	± 100 ppm
Точность измерения временного интервала	однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
Вертикальное разрешение	8 бит
Вертикальная развёртка	2 мВ / дел - 10 В / дел
Время нарастания	< 3,5 нс
Смещение	± 1 В (2 мВ / дел - 100 мВ / дел) ± 10 В (200 мВ / дел - 1 В / дел) ± 100 В (2 В / дел - 10 В / дел)
Низкочастотный отклик (-3 дБ)	≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока	± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)
Режимы триггера	фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный
Диапазон уровня запуска триггера	CH1 ~ CH2: ± 6 деления от центра экрана EXT: ± 600 мВ EXT/5: ± 3 В
Точность уровня триггера	CH1 ~ CH2: ± 0,3 дел EXT: ± (6 % от настройки + 40 мВ) EXT/5: ± (6 % от настройки + 200 мВ)
Смещение триггера	согласно длине и времени записи
Диапазон удержания триггера	100 нс - 10 с
50% уровень настройки	частота входного сигнала ≥ 50 Гц
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту
Чувствительность	0,3 дел
Режим запуска	положительная полярность импульса >, <, = отрицательная полярность импульса >, <, =
Диапазон удержания триггера	30 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигнала	NTSC, PAL, SECAM
Диапазон номеров строк	1 - 525 (NTSC), 1 - 625 (PAL, SECAM)
Режим запуска	положительный наклон >, <, = отрицательный наклон >, <, =
Диапазон удержания триггера	24 нс ~ 10 с
CH1	фронт, импульс, видео, наклон
CH2	фронт, импульс, видео, наклон
Курсорные измерения	разность напряжений между курсорами ΔV разница во времени между курсорами ΔT
Автоматическое измерение	Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B , Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase.
Математические функции	+, -, *, / FFT
Хранение сигналов	15 форм сигналов
Частота	прямоугольная волна 1 кГц
Тип дисплея	8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов
Питание	100 - 240 В AC RMS, 50 - 60 Гц, CAT II
Потребляемая мощность	< 15 Вт
Предохранитель	Т, 2 А, 250 В
Рабочая температура	от 0 °С до 40 °С
Температура хранения	от -20 °С до 60 °С
Относительная влажность	до 90%
Рабочая высота	рабочая до 3000 м хранения до 15000 м
Интерфейс передачи данных	USB, LAN
Метод охлаждения	естественная конвекция
Габариты	348 х 170 х 78 мм
Вес	1,5 кг

Полные характеристики

Комплектация

1 Цифровой осциллограф OWON SDS7102E
2 Щупы для осциллографа - 2 шт.
3 Кабель питания
4 USB кабель
5 Диск с программным обеспечением
6 Инструкция по эксплуатации

Документация

pdf

Руководство по эксплуатации

zip

ПО SDS-E
