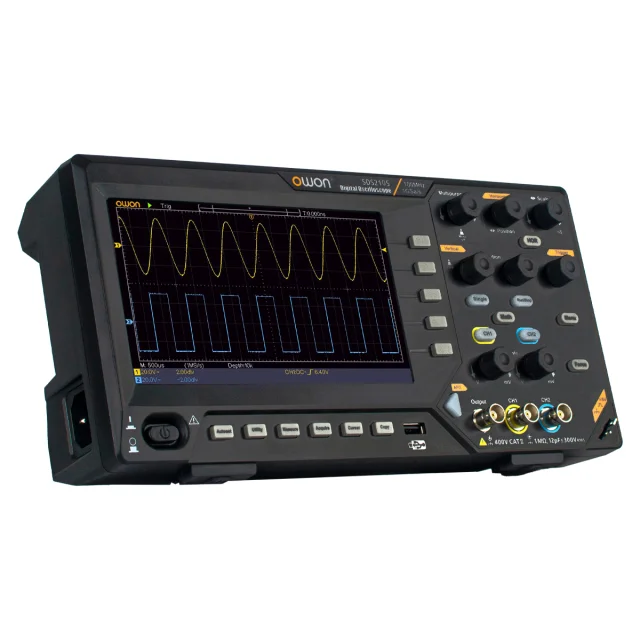

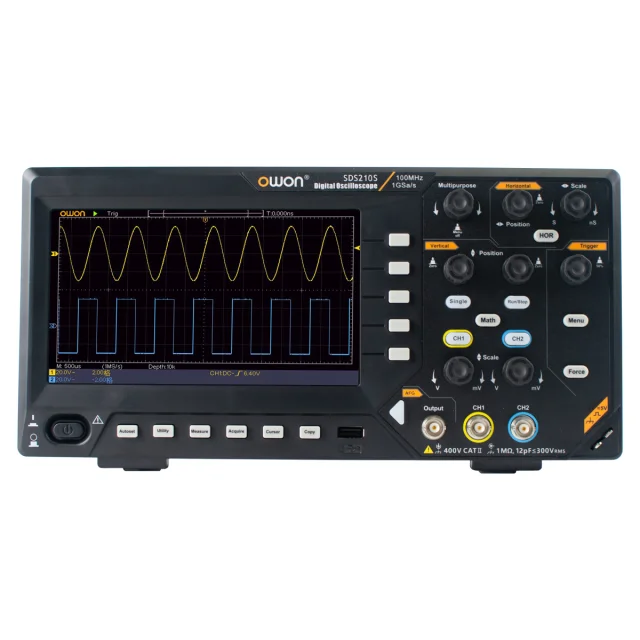

Цифровой осциллограф OWON SDS210S

Комбинированный цифровой осциллограф OWON SDS210S — это многофункциональный прибор "2 в 1", сочетающий в одном корпусе двухканальный осциллограф с полосой 100 МГц и одноканальный генератор сигналов произвольной формы (СПФ) до 25 МГц. Изделие спроектировано как экономичное решение для радиолюбителей, сервисных радиомастерских, учебных лабораторий и центров переподготовки инженерных кадров.

Измерительный тракт и генератор сигналов

• Осциллографические каналы: 2 аналоговых входа с полосой пропускания 100 МГц, временем нарастания фронта ≤ 3,5 нс и максимальным входным напряжением до 400 В (размах при делителе 10:1).
• Параметры оцифровки и память: дискретизация в реальном времени до 1 ГГц (при одном активном канале), 8-битный АЦП и объем внутренней памяти до 20 М точек (20M).
• Встроенный генератор СПФ: 1 канал с полосой частот синусоидального сигнала до 25 МГц, частотой оцифровки 125 Мвыб/с, разрешением 14 бит и длиной формы волны 8 К точек.
• Диапазоны развертки: вертикальная чувствительность от 2 мВ/дел до 10 В/дел, временная база от 2 нс/дел до 1000 с/дел.
• Дисплей и конструктив: 7-дюймовый TFT-ЖК экран (800×480, 65k цветов), малые габариты 301 × 152 × 70 мм и масса 1,1 кг при естественно пассивном охлаждении.

Аналитические возможности и синхронизация

Синхронизация цифрового осциллографа осуществляется по фронту или видеосигналу (поддерживаются стандарты NTSC, PAL, SECAM) в автоматическом, нормальном и одиночном режимах. Прибор оснащен 6-разрядным цифровым частотомером, поддержкой курсорных измерений (амплитудные и временные интервалы dV, dT) и внутренней энергонезависимой памятью, рассчитанной на сохранение до 16 пользовательских осциллограмм.

Интеграция генератора и экономия места

Главное отличие OWON SDS210S от базовой версии — наличие встроенного генератора, что исключает необходимость покупки и размещения на рабочем столе отдельного источника тестовых сигналов. Прибор позволяет подавать эталонную или произвольную форму волны на исследуемую схему и тут же снимать ее отклик осциллографом.

Эргономика, питание и интерфейсы

Корпус выполнен в компактном тонком формате с пассивным охлаждением, что обеспечивает бесшумную работу и низкое энергопотребление (менее 15 Вт). Для подключения к компьютеру предусмотрен порт USB device 2.0. Прибор сертифицирован по стандартам CE и EAC, работает от универсальной сети переменного тока 100–240 В и рассчитан на эксплуатацию при температурах от 0°С до +40°С.
