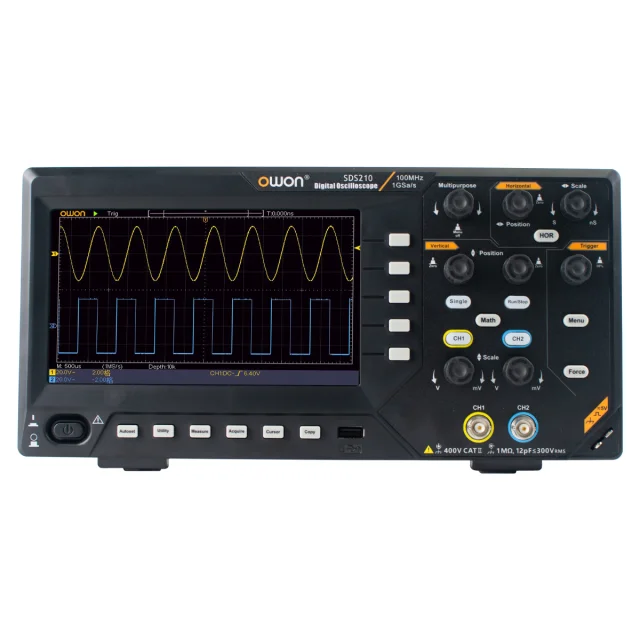

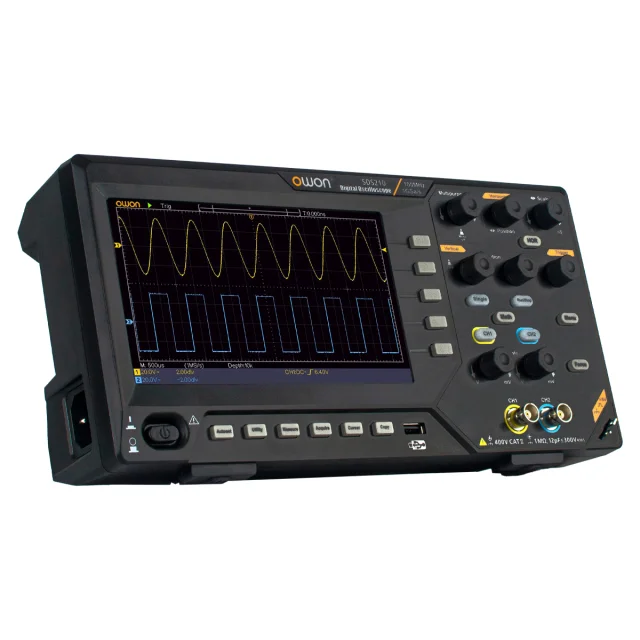

Цифровой осциллограф OWON SDS210

OWON SDS210 — двухканальный цифровой осциллограф начального и среднего уровня, сочетающий полосу пропускания 100 МГц, высокую частоту дискретизации и рекордную для своего класса глубину записи. Прибор выполнен в ультратонком эргономичном корпусе глубиной всего 7 см и весит 1,1 кг. Оборудование предназначено для визуализации, исследования и анализа электрических сигналов при разработке микроэлектроники, отладке аналоговых и цифровых схем, сервисном обслуживании радиотехники, а также при проведении лабораторных практикумов в профильных учебных заведениях.

Основные технические параметры

• Аналитические каналы: 2 независимых входных канала с полосой пропускания до 100 МГц.
• Параметры оцифровки: максимальная частота дискретизации в реальном времени до 1 ГГц; глубина внутренней памяти составляет 20 М точек (20M).
• Чувствительность и развертка: вертикальное разрешение варьируется от 2 мВ/дел до 10 В/дел, временная база регулируется в пределах от 2 нс/дел до 1000 с/дел.
• Дисплейная система: цветной TFT-ЖК экран с диагональю 17,8 см (7 дюймов) и разрешением 800×480 пикселей.
• Габаритно-весовые показатели: размеры корпуса 301 × 152 × 70 мм при массе прибора 1,1 кг.

Математическая обработка и автоизмерения

Цифровой осциллограф снабжен развитым измерительным аппаратом, включающим автоматическое определение 30 ключевых параметров сигнала, а также встроенный цифровой частотомер. Для детального ручного анализа предусмотрены курсорные замеры амплитудных и временных интервалов (ΔU, Δt). Математический блок позволяет выполнять базовые арифметические операции над сигналами двух каналов (сложение, вычитание, умножение, деление) и проводить быстрый анализ спектра методом дискретного преобразования Фурье (FFT).

Визуализация и режимы захвата

OWON SDS210 поддерживает три стандартных типа развертки — автоматический, нормальный и однократный, что обеспечивает эффективную регистрацию как стабильных периодических колебаний, так и редких или одиночных импульсных помех. Реализованная система интерполяции sin(x)/x гарантирует точное воссоздание формы высокочастотных сигналов при максимальной частоте дискретизации, а специализированный режим растяжки окна (ZOOM) позволяет мгновенно детализировать выбранный фрагмент осциллограммы, сохраненной в глубокой памяти устройства.

Конструктивные особенности и коммуникации

Модель отличается компактностью, занимая минимум рабочего пространства на лабораторном столе. Коммуникационный набор включает порт USB device для подключения осциллографа к персональному компьютеру и управления процессами замера, а также USB host на передней панели, предназначенный для оперативного сохранения снимков экрана, таблиц данных и рабочих конфигураций на внешние USB-флеш-накопители.
