Цифровой осциллограф OWON FDS1102A

Оставить отзыв

Гарантия 1 год

Артикул 245195 Код товара 129365

Характеристики

Полоса пропускания:

100 МГц

Количество каналов:

Все характеристики

Цифровой двухканальный осциллограф OWON FDS1102A — это мощный и многофункциональный инструмент, который...

Перейти к описанию

OWON

Под заказ

153 022 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 129365

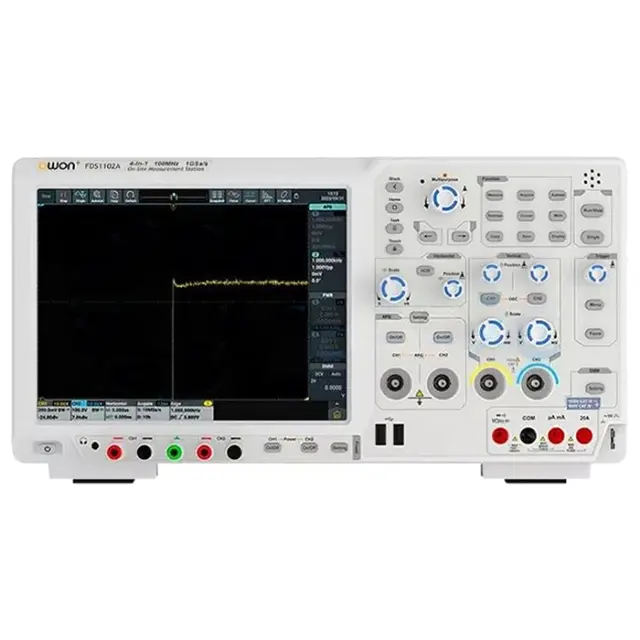

Цифровой осциллограф OWON FDS1102A

153 022 ₽

Цифровой двухканальный осциллограф OWON FDS1102A — это мощный и многофункциональный инструмент, который сочетает в себе передовые технологии и удобство использования. Высокие рабочие характеристики характеристики, такие как 14-битный АЦП, полоса пропускания и множество встроенных функций, делают его идеальным выбором для профессионалов в области электроники. Независимо от того, работаете ли вы в лаборатории, на производстве или обучаетесь, эта модель станет надежным помощником в ваших измерениях и экспериментах.

Полоса пропускания и генератор сигналов

Цифровой осциллограф способен работать с сигналами с полосой пропускания до 100 МГц. Это позволяет ему эффективно захватывать и анализировать широкий спектр сигналов, включая высокочастотные. Кроме того, прибор оснащен встроенным 2-х канальным генератором сигналов произвольной формы (СПФ) с полосой пропускания до 50 МГц, что делает его универсальным инструментом для создания и тестирования различных сигналов.

Разрешение и качество оцифровки

14-битный аналогово-цифровой преобразователь значительно превосходит традиционные 8-битные решения, позволяя получать более детализированные и точные данные о форме сигнала. Высокое разрешение улучшает качество оцифровки, что особенно важно при анализе сложных сигналов и выявлении мелких отклонений, которые могут остаться незамеченными при использовании менее совершенных приборов.

Многофункциональность: 5 в 1

OWON FDS1102A представляет собой многофункциональный измерительный прибор, который объединяет в себе несколько устройств в одном компактном корпусе. Он выполняет функции:

Цифрового запоминающего осциллографа с полосой до 100 МГц.
Частотомера, позволяющего точно измерять частоту сигналов.
Цифрового мультиметра, который может измерять напряжение, ток и сопротивление.
2-х канального генератора СПФ с полосой до 50 МГц.
Измерительного источника питания постоянного тока.

Глубина памяти и динамический диапазон

Прибор обладает большой глубиной памяти, что позволяет хранить и анализировать значительное количество данных. Это особенно полезно при работе с длительными сигналами или при необходимости детального анализа. Кроме того, ультра широкий динамический диапазон обеспечивает возможность работы с сигналами различной амплитуды, что делает осциллограф подходящим для разнообразных приложений.

Функции запуска и захвата сигнала

Оборудование предлагает множество функций запуска, которые позволяют пользователю легко настраивать параметры для захвата нужного сигнала. Это может включать в себя различные триггерные режимы, такие как нормальный, одноразовый и автоматический, что существенно упрощает процесс работы с прибором.

Купить цифровой осциллограф OWON FDS1102A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Цифровой осциллограф OWON FDS1102A

	OWON FDS1102A
Количество каналов	2
Полоса пропускания	100 МГц
Частота дискретизации	в одноканальном режиме: 8 бит - 1 ГВыб / с 12 бит - 500 МВыб / с 14 бит - 100 МВыб / с в двухканальном режиме: 8 бит - 500 МВыб / с 12 бит - 250 МВыб / с 14 бит - 100 МВыб / с
Глубина памяти	128 Мб
Максимальная скорость захвата формы волны	65 000 сиг/сек
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 15 пФ ± 5 пФ
Максимальное входное напряжение	1 МОм: ≤ 300 В
Ограничение полосы пропускания	20 МГц
Канал-канальная изоляция	50 Гц: 100 : 1 10 МГц: 40 : 1
Время задержки между каналами	150 пс
Интерполяция формы волны	sin (х) / х
Коэффициент развёртки	2 нс / дел - 1000 с / дел, 1, 2, 5 шаг
Диапазон частоты дискретизации	в одноканальном режиме: 8 бит - 0,05 Выб / с - 1 ГВыб / с 12 бит - 0,05 Выб / с - 500 МВыб / с 14 бит - 0,05 Выб / с - 100 МВыб / с в двухканальном режиме: 8 бит - 0,05 Выб / с - 500 МВыб / с 12 бит - 0,05 Выб / с - 250 МВыб / с 14 бит - 0,05 Выб / с - 100 МВыб / с
Точность	± 20 ppm
Точность измерения временного интервала	однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс)
Вертикальное разрешение	8 / 12 / 14 бит
Вертикальная развёртка	1 мВ / дел - 10 В / дел
Время нарастания	≤ 3,5 нс
Смещение	± 2 В (1 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 1 В / дел) ± 200 В (2 В / дел - 10 мВ / дел)
Низкочастотный отклик (-3 дБ)	≥ 10 Гц (на входе BNC)
Точность усиления постоянного тока	8 бит: 1 мВ - 4 % / ≥ 2 мВ - 3 % 12 бит: 1 мВ - 3 % 14 бит: ≥ 2 мВ - 2 %
Функции запуска триггера	фронт, видео сигнал (NTSC, PAL, SECAM), по ширине, наклон, повышение / понижение амплитуды, тайм аут, N-фронт, логический, RS232/UART, I2C, SPI, CAN и LIN
Режимы триггера	авто, нормальный, одиночный
Диапазон уровня запуска триггера	внутренний: ± 5 делений от центра экрана EXT: ± 2 В EXT/5: ± 10 В
Точность уровня триггера	внутренний: ± 0,3 дел EXT: ± (6 % от настройки + 10 мВ) EXT/5: ± (6 % от настройки + 50 мВ)
Смещение триггера	согласно длине и времени записи
Диапазон удержания триггера	100 нс - 10 с
50% уровень настройки	частота входного сигнала ≥ 50 Гц
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту
Режим запуска	положительная полярность импульса >, <, = отрицательная полярность импульса >, <, =
Диапазон удержания триггера	30 нс - 10 с
Стандарт сигнала	NTSC, PAL, SECAM
Диапазон номеров строк	1 - 525 (NTSC), 1 - 625 (PAL, SECAM)
Режим запуска	положительный наклон >, <, =
	отрицательный наклон >, <, =
Диапазон удержания триггера	30 нс - 10 с
Запуск по ранту
Режим запуска	положительный наклон >, <, =
	отрицательный наклон >, <, =
Диапазон удержания триггера	30 нс - 10 с
Запуск по окну
Режим запуска	положительный, отрицательный
Положение триггера	вход, выход, время
Диапазон удержания триггера	30 нс - 10 с
Запуск по N-фронту
Режим запуска	нарастающий, ниспадающий
Диапазон удержания триггера	30 нс - 10 с
Номер фронта	1 - 128
Запуск по логике
Режим логики	AND, OR, XNOR, XOR
Режим ввода	H, L, X, нарастающий, ниспадающий
Режим вывода	Goes True, Goes False, Is True >, Is True <, Is True =
Запуск по RS232/UART
Полярность	нормальная, инвертированная
Условие запуска	Start, Error, Check Error, Data
Скорость передачи данных	обычная, пользовательская
Биты данных	5 - 8 бит
Запуск по I2C
Условие запуска	Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Адресные биты	7, 8, 10 бит
Диапазон адресов	0 - 127, 0 - 255, 0 - 1023
Длина байта	1 - 5
Запуск по SPI
Условие запуска	тайм аут
Диапазон удержания триггера	30 нс - 10 с
Биты данных	4 - 32 бит
Запуск по СAN
Условие запуска	начало кадра, тип кадра, идентификатор, данные, идентификатор и данные, конец кадра, отсутствие подтверждения, ошибка вставки битов
Скорость передачи данных	обычная, пользовательская
Точка выборки	5 - 95 %
Тип кадра	данные, Удаление, Ошибка, Перегрузка
Запуск по LIN
Условие запуска	интервал, ID, ID / данные, лшибка данных
Скорость передачи данных	обычная, пользовательская
Система измерения
Курсорные измерения	△V, △T, △T & △V, автоматический курсор, поддержка окна XY/FFT/ZOOM, в зависимости от процента экрана
Автоматическое измерение	период, частота, среднее значение, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время спада, коэффициент заполнения экрана, положительный рабочий цикл, отрицательный рабочий цикл,среднее значение, PK-PK, RMS,максимальное, минимальное, среднеквадратичное значение цикла, Vtop, Vbase, Vamp, предрегулировка, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла, задержка A → B, задержка A → B, фаза + счетчик импульсов, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математические функции	＋, -, *, /, Intg, Diff, Sqrt функциональная работа - Lg / Ln / Exp / Abs / Sine / Cosine / Tan пользовательская функция цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) FFT, FFTrms
Генератор сигналов произвольной формы
Количество каналов	2
Полоса пропускания	50 МГц
Частота дискретизации	300 МВыб/с
Форма сигналов	синусоидальные, квадратные, линейные, импульсные, шум
Амплитуда	2 мВ - 10 В
Вертикальное разрешение	14 бит
Длина сигнала	8 К
Режим мультиметра
Частотная характеристика	40-1000 Гц
Режимы измерения	напряжение, ток, сопротивление, емкость, рабочий цикл, тест диодов
Напряжение постоянного тока	20 мВ / 200 мВ, разрешение 0,001 мВ, точность ± (0,5 % + 10 дел) 2 В / 20 В / 200 В, разрешение 0,1 мВ, точность ± (0,3 % + 5 дел) 1000 В, разрешение 0,1 В, точность ± (0,5 % + 5 дел)
Напряжение переменного тока	20 мВ / 200 мВ, разрешение 0,001 мВ, точность ± (0,8 % + 10 дел) 2 В / 20 В / 200 В, разрешение 0,1 мВ, точность ± (0,8 % + 10 дел) 750 В, разрешение 0,1 В, точность ± (1 % + 10 дел)
Постоянный ток	200 мкА / 2000 мкА, разрешение 0,01 мкА, точность ± (0,5 % + 10 дел) 20 мА / 200 мА, разрешение 0,001 мА, точность ± (0,5 % + 10 дел) 20 А, разрешение 0,001 А, точность ± (2 % + 10 дел)
Переменный ток	200 мкА / 2000 мкА, разрешение 0,01 мкА, точность ± (0,8 % + 10 дел) 20 мА / 200 мА, разрешение 0,001 мА, точность ± (0,58 % + 10 дел) 20 А, разрешение 0,001 А, точность ± (2,5 % + 10 дел)
Сопротивление	200 Ом / 2 КОм / 20 КОм / 200 КОм / 2 МОм / 20 МОм, разрешение 0,01 Ом, точность ± (0,8 % + 10 дел) 100 МОм, разрешение 0,01 МОм, точность ± (5 % + 10 дел)
Емкость	2 нФ / 20 нФ / 200 нФ / 2 мкФ / 20 мкФ, разрешение 0,1 пФ, точность ± (4 % + 10 дел) 200 мкФ / 2 мФ / 20 мФ, разрешение 0,01 мкФ, точность ± (4 % + 10 дел)
Рабочий цикл	0,1 - 99,9 %, разрешение 0,1 % точность при частоте 1 кГц - ±(1,2 % + 3 дел) точность при частоте ≥ 1 кГц - ±(2,5 % + 3 дел)
Режим источника питания
Диапазон параметров	напряжение - 0,1 - 15 В ток - 0,1 - 3 А мощность - 15 Вт
Регулировка нагрузки	напряжение - ≤ 0,1 % + 3 мВ ток - ≤ 0,1 % + 3 мА
Регулировка питания	напряжение - ≤ 0,1 % + 3 мВ ток - ≤ 0,1 % + 3 мА
Шум и пульсации (20 Гц - 20 МГц)	напряжение (пик-пик) - ≤ 10 мВ пик-пик напряжение (среднекв) - ≤ 2 мВ(среднекв) ток (среднекв) - ≤ 5 мА (среднекв)
Разрешение	напряжение - 10 мВ ток - 10 мА обратное считывание: напряжение - 10 мВ ток - 1 мА
Точность	напряжение - ≤ 0,8 % + 10 мВ ток- ≤ 1 % + 8 мА обратное считывание: напряжение - ≤ 0,3 % + 10 мВ ток- ≤ 0,3 % + 8 мА
Время отклика	≤ 1 мс
Защита	от перенапряжения (OVP) - 0 - 16 В от перегрузки по току (OCP) - 0 - 3,1 В
Общие характеристики
Тип дисплея	10,4 дюймовый TFT LCD дисплей, 1024 x 768, 65536 цветов
Питание	100 - 240 В AC RMS, 50 - 60 Гц, CAT II
Макс. потребляемая мощность	< 90 Вт
Предохранитель	Т, 2 А, 250 В
Рабочая температура	от 0 до 40 °С
Температура хранения	от -20 до 60 °С
Относительная влажность	до 90 %
Интерфейс передачи данных	USB, LAN, HDMI
Частотомер	есть
Метод охлаждения	вентилятор
Габариты	421 х 221 х 115 мм
Вес	4,25 кг

Комплектация

1 Цифровой осциллограф OWON FDS1102A
2 Кабель питания
3 USB-кабель
4 Щупы - 1 пара
5 Провода для мультиметра - 1 пара
6 Кабель BNC Q9
