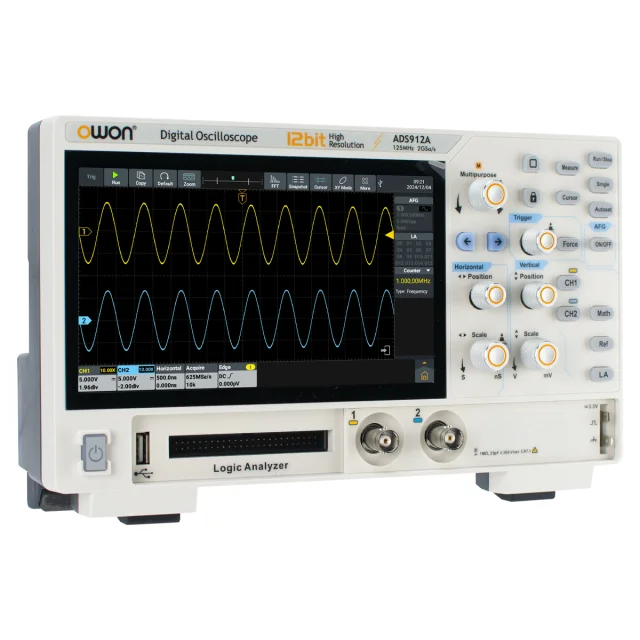

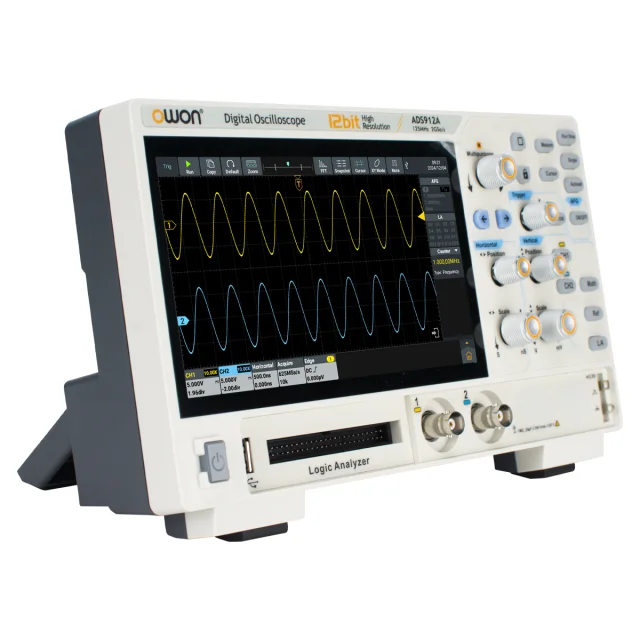

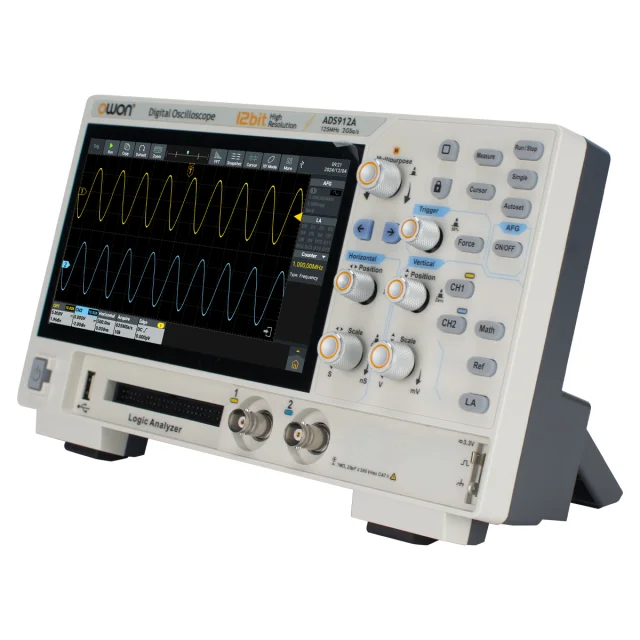

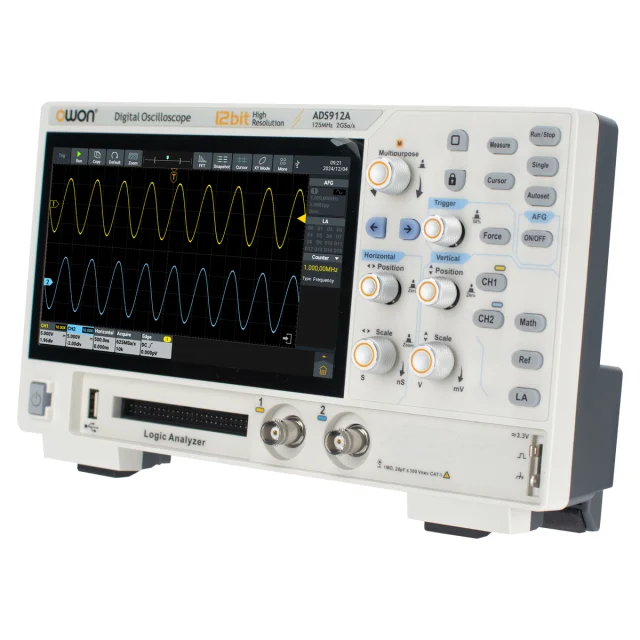

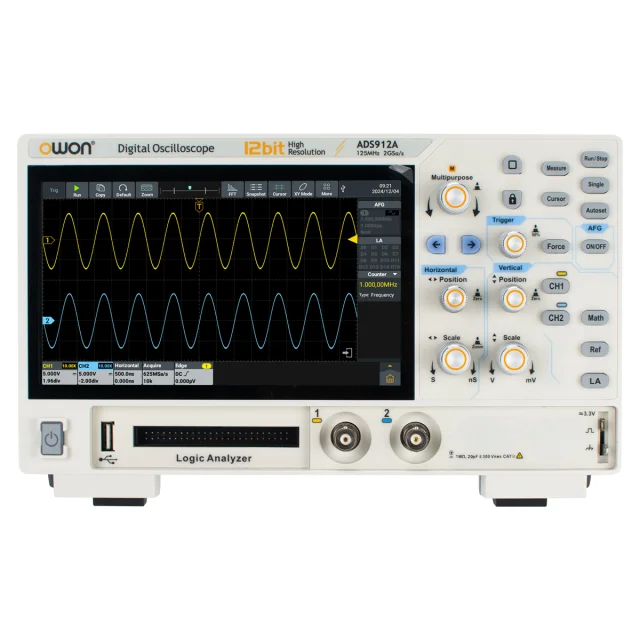

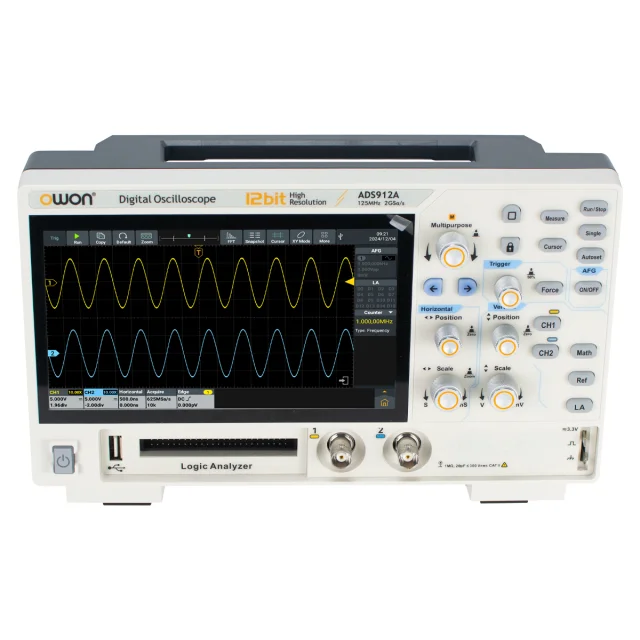

Цифровой осциллограф OWON ADS912A

Цифровой запоминающий осциллограф OWON ADS912A представляет собой младшую 2-канальную версию базового исполнения (без встроенного генератора СПФ) в линейке бюджетных приборов высокого разрешения серии ADS900A. Осциллограф оснащен встроенным частотомером, вольтметром и функцией спектрального анализа на основе быстрого преобразования Фурье (БПФ). Модель разработана для детальной отладки цифровых и аналоговых схем, поиска неисправностей в контроллерах, исследования импульсных источников питания и учебных лабораторных работ.

Основные технические параметры

• Полоса пропускания: до 125 МГц.
• Число каналов: 2 измерительных канала.
• Вертикальное разрешение: 12-битный АЦП.
• Максимальная скорость захвата сигнала: до 700 000 осц/с в режиме сегментированной памяти; до 50 000 осц/с в реальном времени.
• Система отображения: 256 уровней интенсивности с цветовым послесвечением.
• Автоматические измерения: 43 вида параметров формы сигнала.
• Аппаратные инструменты: встроенный цифровой частотомер, вольтметр и БПФ-анализатор.
• Интерфейсы: HDMI, USB Device, USB Host, LAN.

Инновационная архитектура X Vision III и 12-битный АЦП

Цифровой осциллограф выполнен на базе новейшей технологической платформы "X Vision III", обеспечивающей минимальный уровень собственных шумов — не более 200 мкВ. В сочетании с прецизионным 12-битным АЦП осциллограф гарантирует высокую детализацию формы волны и позволяет проводить точный анализ микровольтовых колебаний, невидимых на стандартных 8-битных приборах. Захват данных со скоростью до 700 000 осциллограмм в секунду обеспечивает мгновенную фиксацию редких сбоев, переходных процессов и глитчей.

Многофункциональный анализ

Для глубокой оценки параметров сигнала в OWON ADS912A предусмотрено 43 вида автоматических измерений и расширенный комплекс режимов запуска (по фронту, видеосигналу, импульсу, наклону, рант-импульсам, окнам и другим условиям). Отображение с 256 уровнями интенсивности и эффектом цветового послесвечения облегчает наглядное отслеживание динамики нестабильных процессов. Функция БПФ дает возможность исследовать спектральный состав входных сигналов.

Платформа Android

Осциллограф оснащен встроенным процессором под управлением ОС Android, встроенным микрофоном и динамиками, что открывает широкие возможности пользовательских расширений. Навигация осуществляется с помощью яркого цветного сенсорного экрана высокого разрешения с поддержкой жестов и настраиваемыми ярлыками. Наличие у OWON ADS912A встроенного файлового менеджера упрощает просмотр, редактирование, документирование и экспорт сохраненных данных.

Расширение возможностей

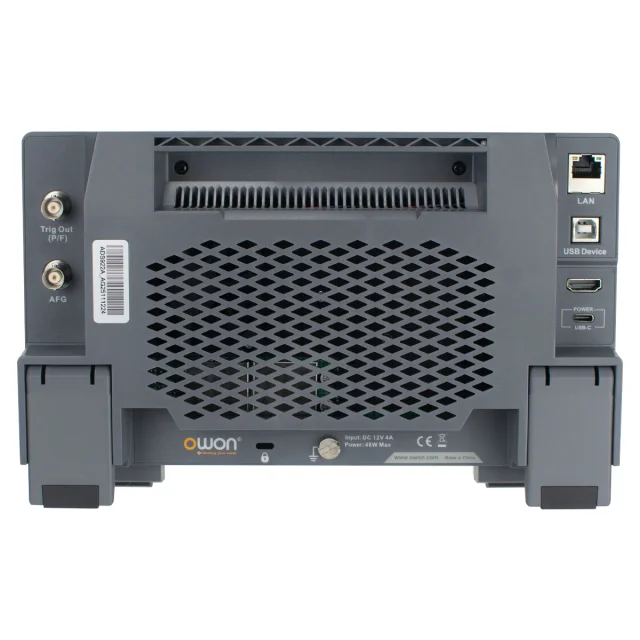

Встроенный интерфейсный комплекс (HDMI, LAN, USB) позволяет подключать прибор к внешним мониторам, ПК и локальным сетям, а также использовать клавиатуру и мышь. Функционал оборудования можно расширить опционально:

• Пробник OWON LA (16 каналов): добавляет функции логического анализатора (MSO) для декодирования цифровых сигналов.
• USB-модуль (Wi-Fi + Bluetooth): обеспечивает беспроводную связь, работу с FTP, сетевыми принтерами и мобильными точками доступа.

Купить осциллограф OWON ADS912A, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
