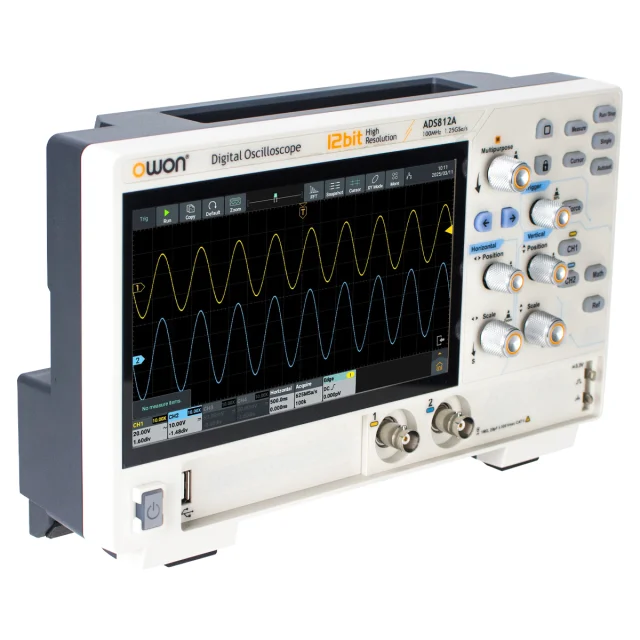

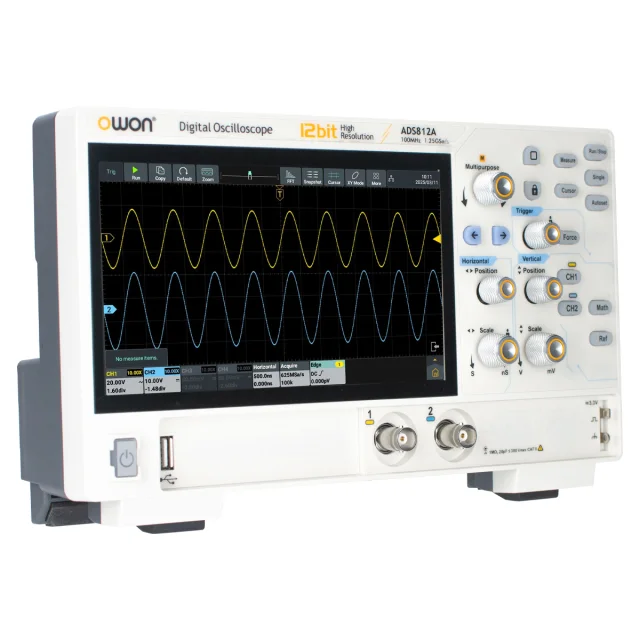

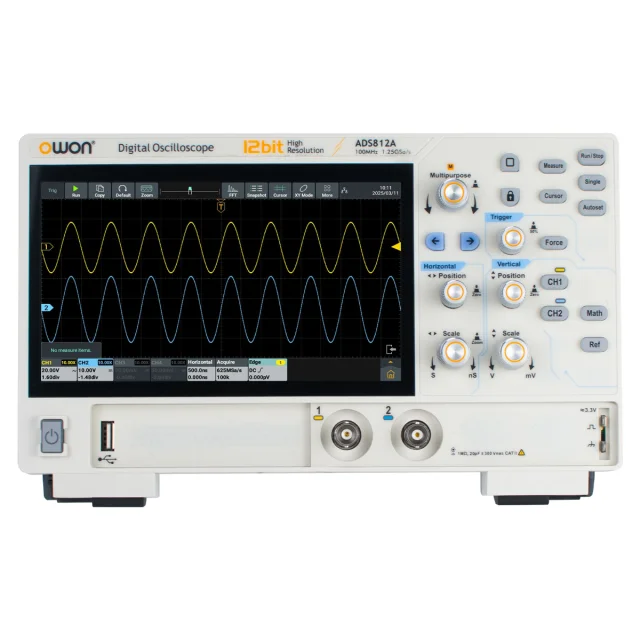

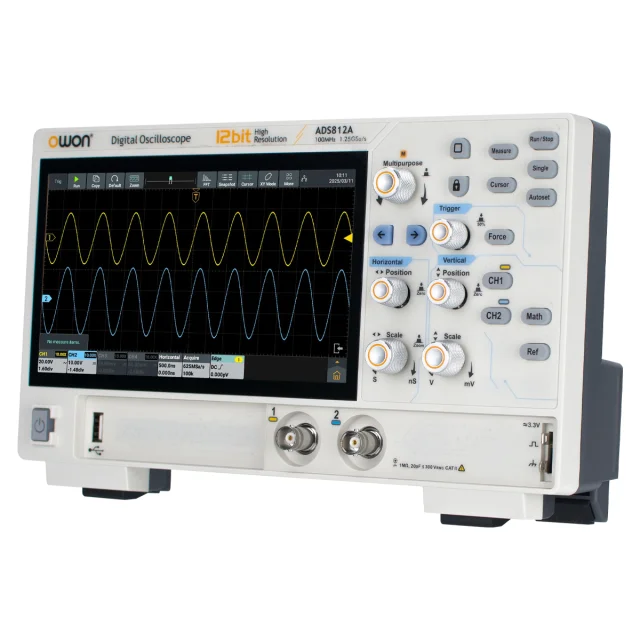

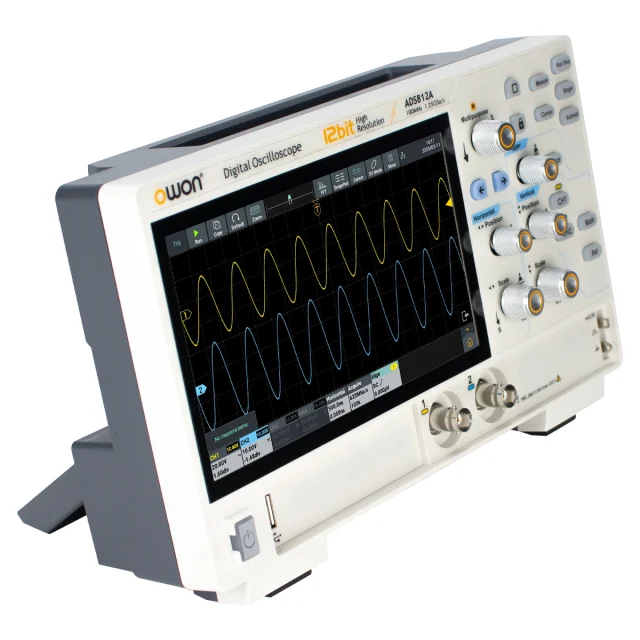

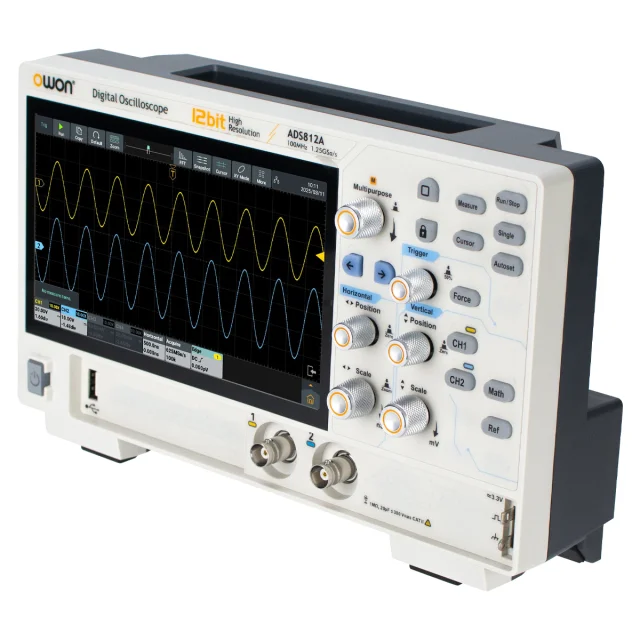

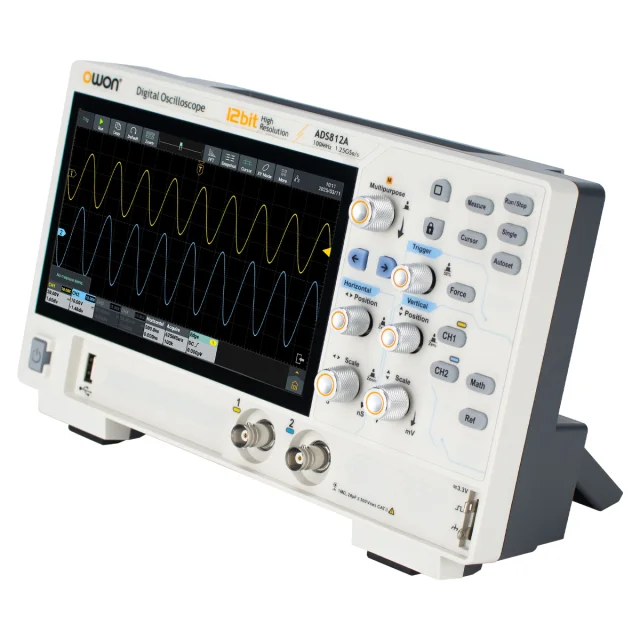

Цифровой осциллограф OWON ADS812A

Цифровой двухканальный осциллограф OWON ADS812A представляет собой высокоскоростной прибор с расширенной полосой пропускания до 100 МГц. Модель разработана для профильных инженерных лабораторий, профильных вузов и сервисных центров, занимающихся исследованием высокочастотных цифровых трактов, импульсных источников питания и радиопередающих узлов. Прибор сочетает в себе свойства 12-битного осциллографа высокого разрешения, спектроанализатора БПФ на 1 млн точек, 6-разрядного частотомера и прецизионного вольтметра.

Основные технические параметры

• Полоса пропускания: 100 МГц (-3 дБ).
• Число каналов: 2 измерительных канала.
• Частота дискретизации: 1,25 GSa/s (в одноканальном режиме) и 625 MSa/s (в двухканальном).
• Разрешение по вертикали: 12 бит (4096 уровней).
• Объем памяти: 50 млн. точек.
• Максимальная скорость захвата сигнала: до 700 000 осц/с в режиме сегментированной памяти; до 50 000 осц/с в реальном времени.
• Минимальная чувствительность: 500 мкВ/дел.

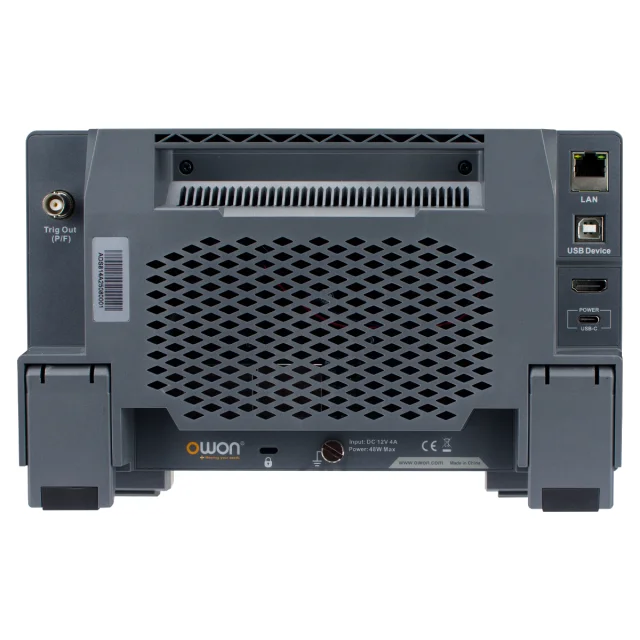

• Интерфейсы и дисплей: 7-дюймовый емкостный тачскрин, HDMI, LAN, USB Device/Host, Type-C.

Широкая полоса и мгновенная фиксация глитчей

Расширенная полоса пропускания 100 МГц дает цифровому осциллографу возможность без искажения крутизны фронтов отображать быстрые цифровые импульсы и высокочастотные гармоники. Благодаря высочайшей скорости захвата (до 700 000 осциллограмм в секунду) прибор мгновенно проявляет редкие аномалии сигналов, кратковременные глитчи, пачки помех и пропуски импульсов, которые остаются незамеченными для обычных осциллографов с низкой частотой обновления.

Детальный спектральный и логический анализ

Применение 12-битной системы оцифровки в комбинации с функционалом БПФ на 1 млн точек превращает OWON ADS812A в эффективное средство для спектральных исследований. Прибор позволяет детально анализировать распределение энергии по частотам, искать помехи в питающих шинах и измерять уровень гармонических искажений. Для шин передачи данных предусмотрен полный комплект аппаратно декодируемых протоколов (RS232/UART, I2C, SPI, CAN, LIN) и гибкие условия синхронизации по ширине импульса, ранту, таймауту и логике.

Портативное исполнение

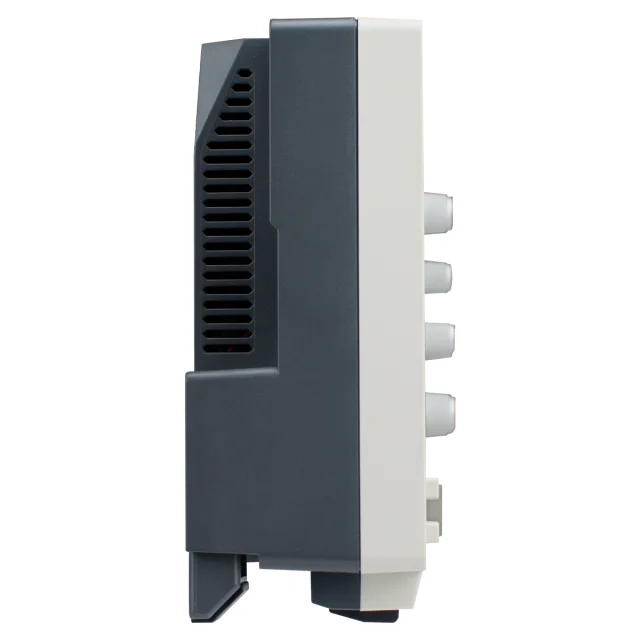

Благодаря ультратонкой конструкции прибор легко располагается даже на загруженном рабочем столе. Емкостный сенсорный экран 7 дюймов с поддержкой мультитач делает навигацию по меню и масштабирование осциллограмм интуитивным. Наличие интерфейса HDMI, стандартных портов связи и возможность установки встроенного литиевого аккумулятора 12 В / 5000 мАч делают осциллограф готовым к любым условиям эксплуатации.

Купить осциллограф OWON ADS812A, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
