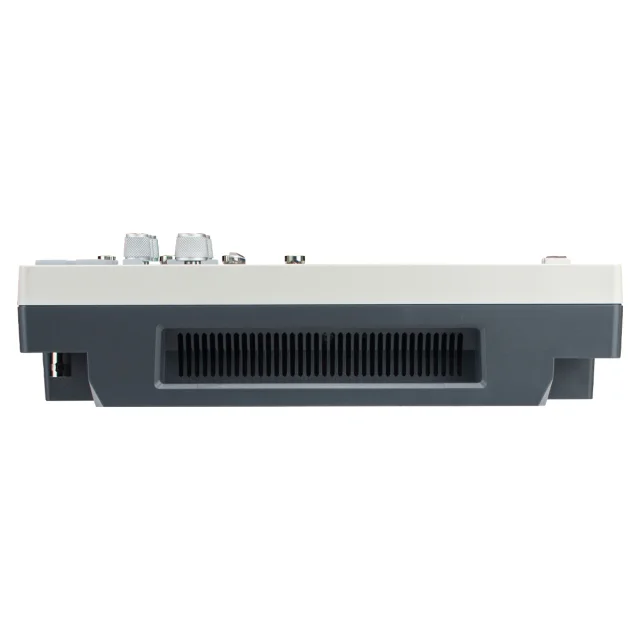

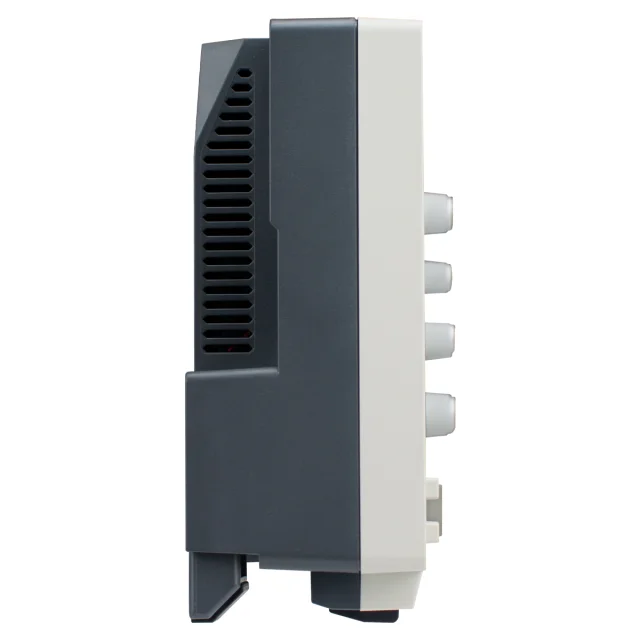

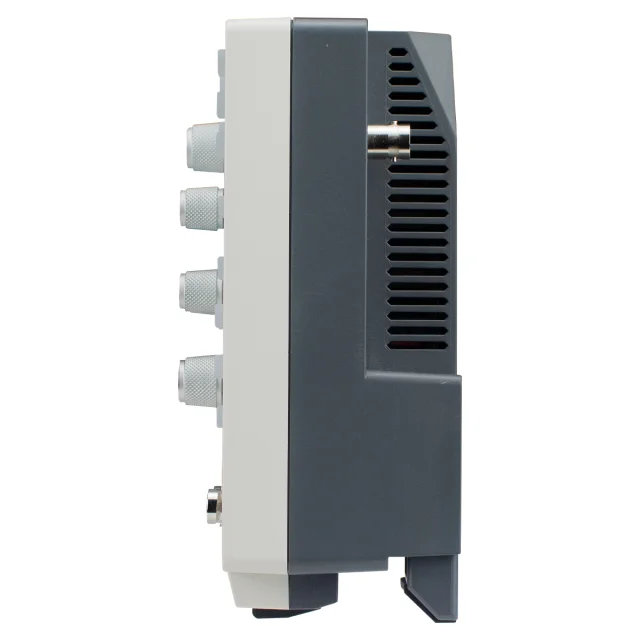

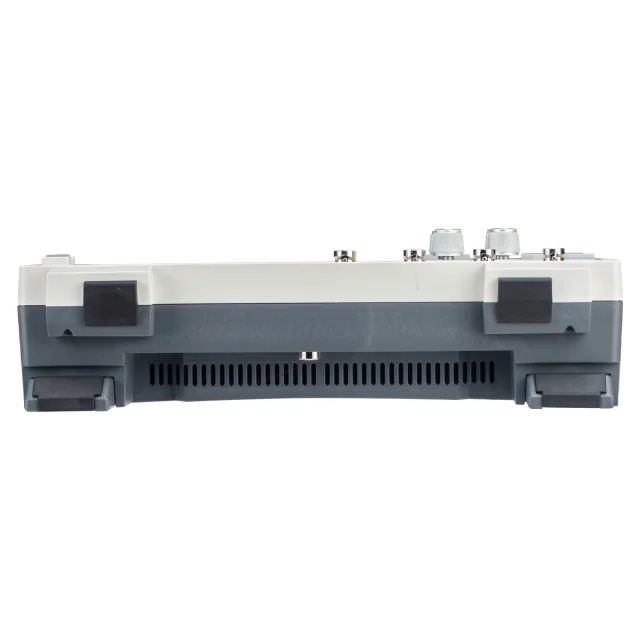

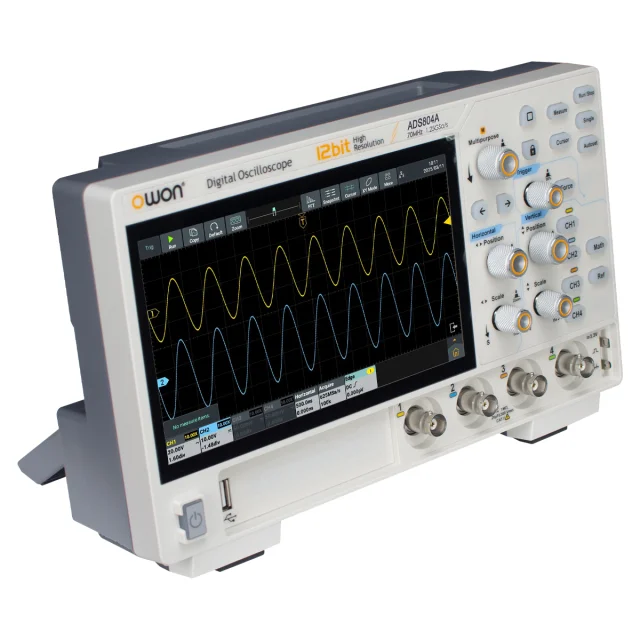

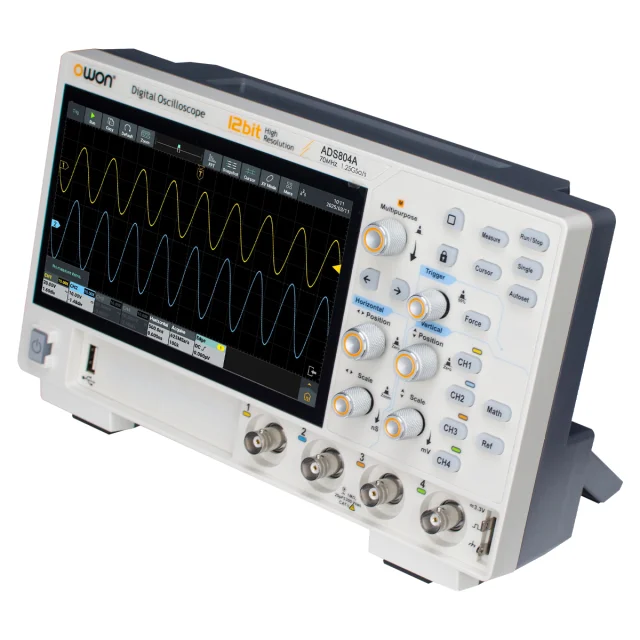

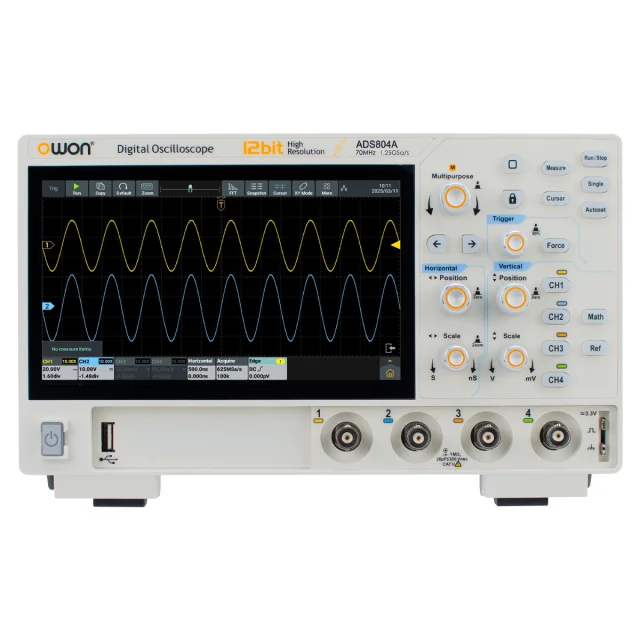

Цифровой осциллограф OWON ADS804A

Многоканальный цифровой осциллограф OWON ADS804A — это универсальная измерительная станция, специально спроектированная для решения задач, требующих одновременного контроля множества сигнальных линий. Прибор незаменим при отладке трехфазной силовой электроники, сложных встроенных систем на базе микроконтроллеров, многоканальных ЦАП/АЦП и систем автомобильной автоматики. В одном эргономичном корпусе объединяются функции 4-канального осциллографа, вольтметра, частотомера и анализатора спектра.

Основные технические параметры

• Полоса пропускания: 70 МГц.
• Число каналов: 4 независимых измерительных канала.
• Частота дискретизации: 1,25 GSa/s в одноканальном режиме и 625 MSa/s при задействовании всех каналов.
• Разрядность АЦП: 12 бит (4096 уровней по вертикали).
• Максимальная глубина памяти: 50 млн. точек.
• Максимальная скорость захвата сигнала: до 700 000 осц/с в режиме сегментированной памяти; до 50 000 осц/с в реальном времени.
• Диапазон развертки: от 1 нс/дел до 1000 с/дел.

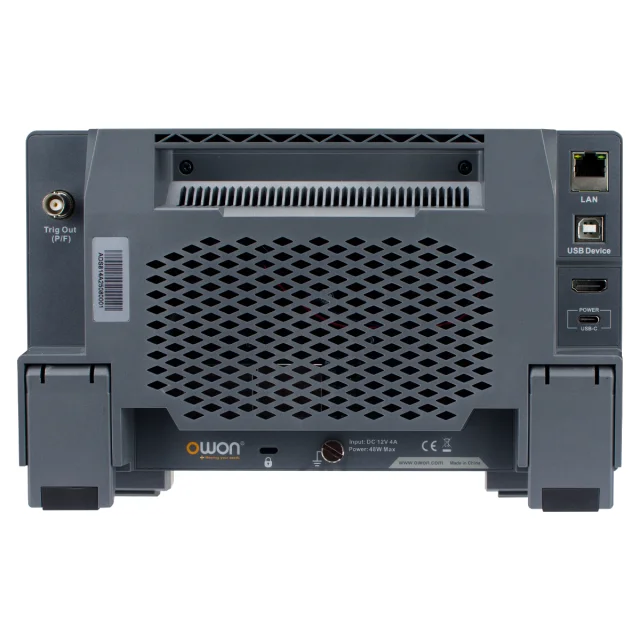

• Интерфейсный комплекс: Type-C, HDMI, LAN, USB Host/Device.

Преимущества четырехканального сбора данных

Главное достоинство модели OWON ADS804A — наличие четырех физических входов, позволяющих выполнять корреляционный анализ сложных многоцепных схем. Специалист может одновременно контролировать сигналы тактирования, шинные интерфейсы, входные аналоговые цепи и управляющие импульсы исполнительных устройств. В сочетании со сверхглубокой памятью 50 М это позволяет записывать длительные последовательности процессов без потери частоты дискретизации, а затем детализировать отдельные фрагменты сигнала.

Высокая точность и функциональность

Благодаря 12-битному АЦП цифровой осциллограф обеспечивает исключительную четкость отображения формы волны без ступенчатых искажений, свойственных 8-битным аналогам. Модель отлично подходит для автодиагностики и работы с промышленными сетями: аппаратный модуль триггеринга и декодирования позволяет без затруднений расшифровывать данные шин CAN, LIN, I2C, SPI и RS232/UART непосредственно в режиме реального времени. Встроенный математический редактор поддерживает сложение, вычитание, умножение, деление, БПФ, а также настраиваемые пользовательские фильтры.

Автономия и гибкость интеграции

OWON ADS804A оснащен универсальным разъемом питания Type-C и может дополняться опциональной литиевой батареей емкостью 5000 мАч, что превращает лабораторный прибор в полноценный инструмент для выездных работ. Наличие интерфейса HDMI упрощает проведение презентаций и совместную работу на крупных объектах, а поддержка стандарта SCPI через порты LAN и USB позволяет легко интегрировать осциллограф в автоматизированные испытательные стенды.

Купить осциллограф OWON ADS804A, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
