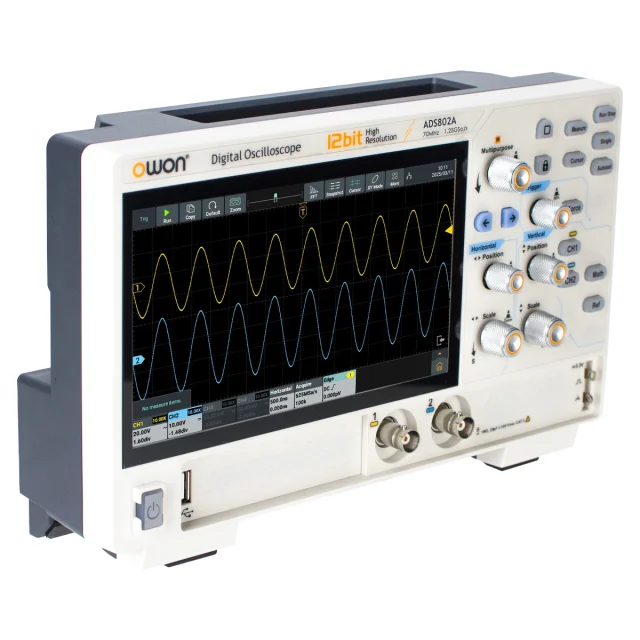

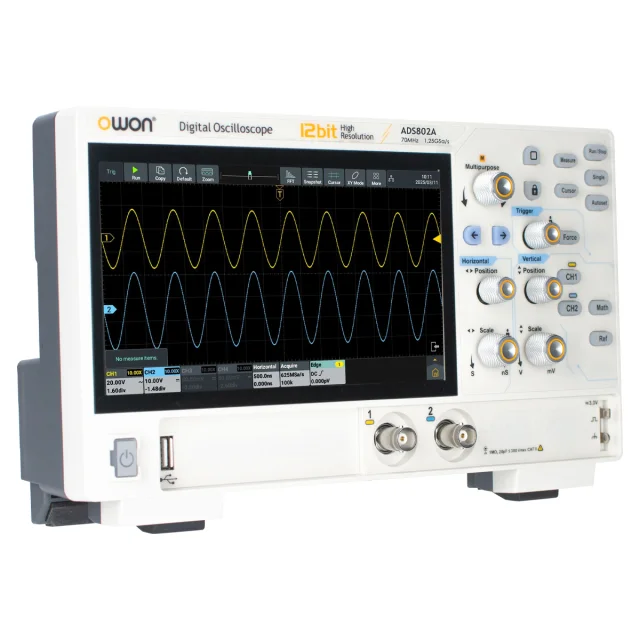

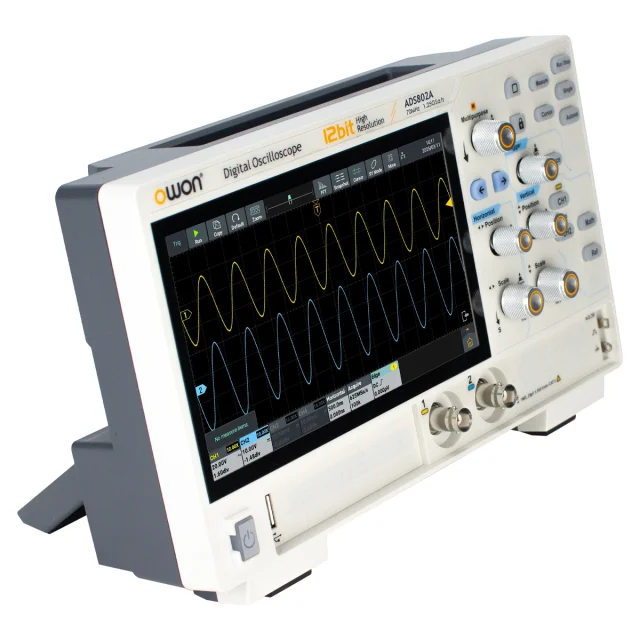

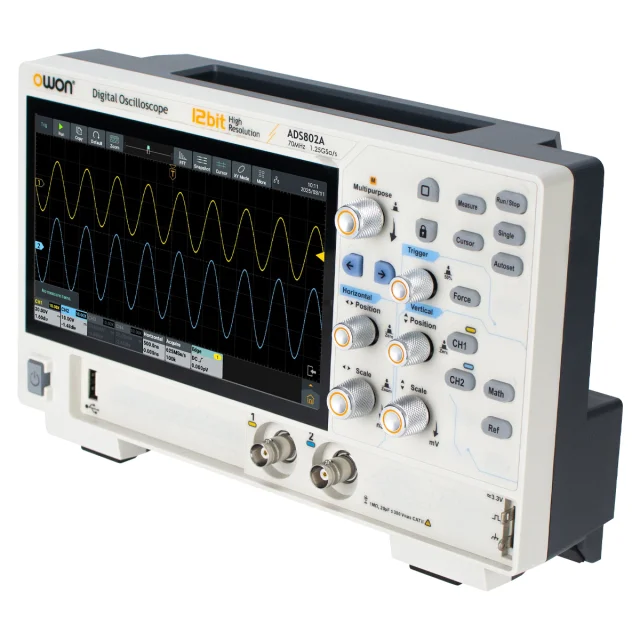

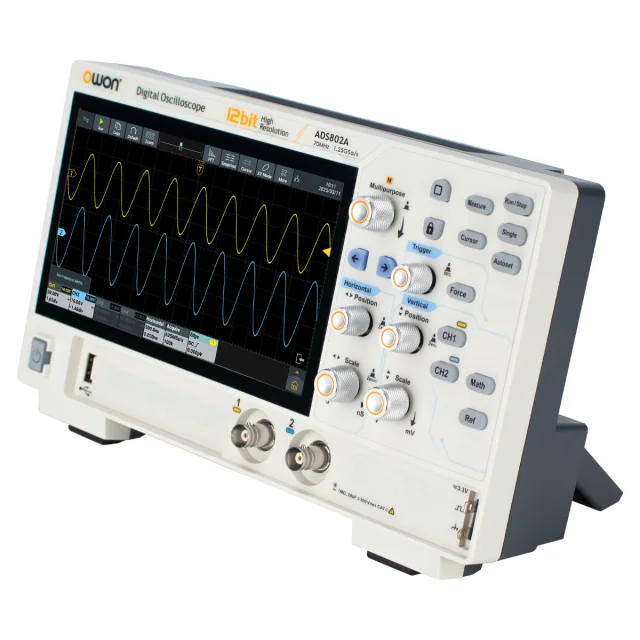

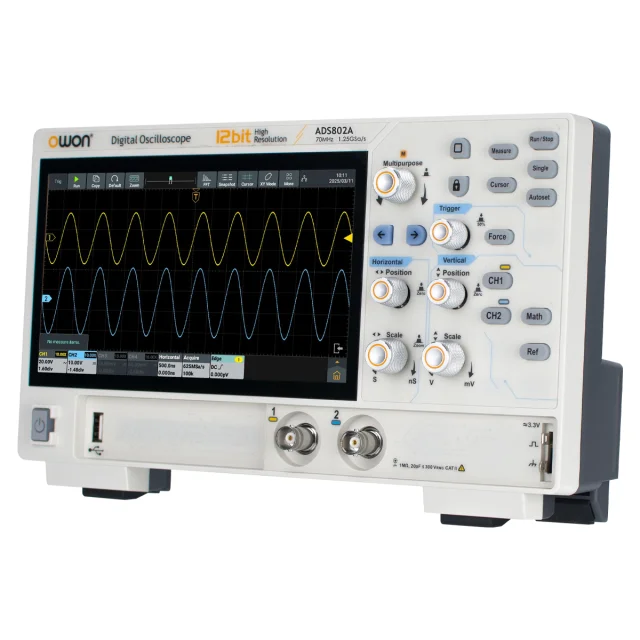

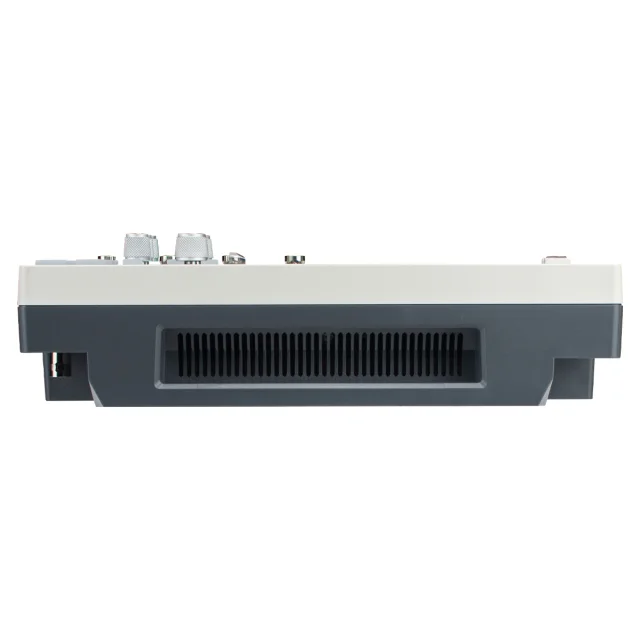

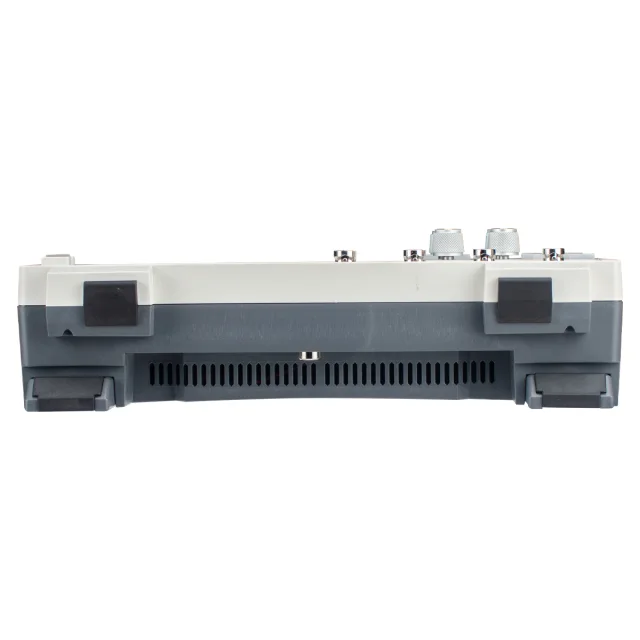

Цифровой осциллограф OWON ADS802A

Цифровой двухканальный осциллограф OWON ADS802A представляет собой многофункциональный измерительный комплекс нового поколения, выполненный в ультратонком эргономичном корпусе. Прибор разработан для инженеров, специалистов по обслуживанию сложной радиоэлектронной аппаратуры, сервисных центров и научно-исследовательских лабораторий. Главная особенность модели — объединение на одной аппаратной платформе сразу пяти измерительных инструментов: высокоточного осциллографа, 6-разрядного частотомера, вольтметра, анализатора спектра на основе быстрого преобразования Фурье (БПФ) и детектора протоколов последовательных шин.

Основные технические параметры

• Полоса пропускания: 70 МГц.
• Число каналов: 2 измерительных канала.
• Частота дискретизации: 1,25 GSa/s в одноканальном режиме и 625 MSa/s на канал в двухканальном режиме.
• Вертикальное разрешение: 12 бит (4096 уровней квантования).
• Глубина памяти: 50 млн точек (50 М).
• Максимальная скорость захвата сигнала: до 700 000 осц/с в режиме сегментированной памяти; до 50 000 осц/с в реальном времени.
• Диапазон чувствительности: от 500 мкВ/дел до 10 В/дел.

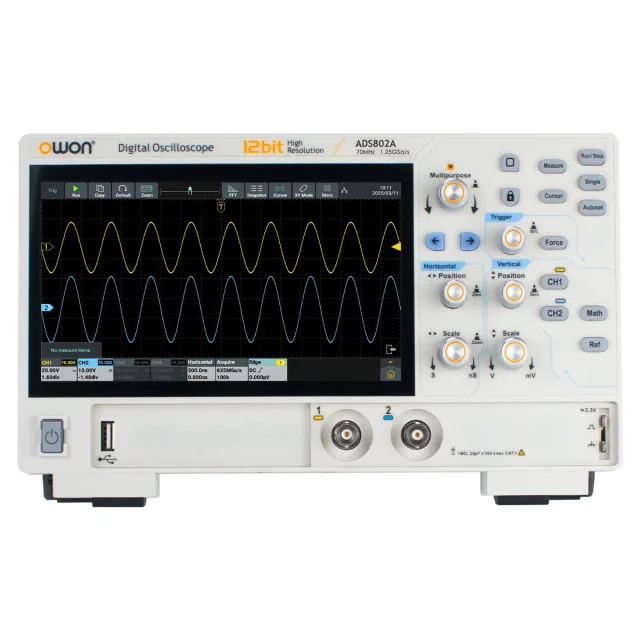

• Дисплей: 7 дюймов, емкостный сенсорный экран с разрешением 1024х600 и поддержкой мультитач.

Прецизионная 12-битная архитектура

Ключевым технологическим преимуществом OWON ADS802A является использование 12-битного аналого-цифрового преобразователя (АЦП). В отличие от стандартных 8-битных приборов, обеспечивающих всего 256 уровней дискретизации, 12-битная матрица преобразует сигнал по 4096 уровням. Это гарантирует в 16 раз более высокую детализацию по вертикали, позволяя инженеру уверенно фиксировать слабоамплитудные микровольтовые пульсации, шумы в цепях питания, наводки и незначительные искажения формы волны на фоне высокого постоянного напряжения.

Спектральный анализ и декодирование цифровых шин

Для комплексного исследования радиоэлектронных узлов цифровой осциллограф оснащен мощным блоком математической обработки. Анализатор спектра БПФ (FFT) с объемом выборки в 1 млн точек обеспечивает прецизионное отображение спектральных компонент, что критически важно при поиске источников электромагнитных помех и анализе гармоник. Для работы с микроконтроллерной техникой и автоматикой в приборе реализован богатый набор триггеров (по фронту, импульсу, видеосигналу, таймауту, логике) и аппаратное декодирование популярнейших протоколов связи: RS232/UART, I2C, SPI, CAN и LIN.

Современная эргономика и интерфейсы подключения

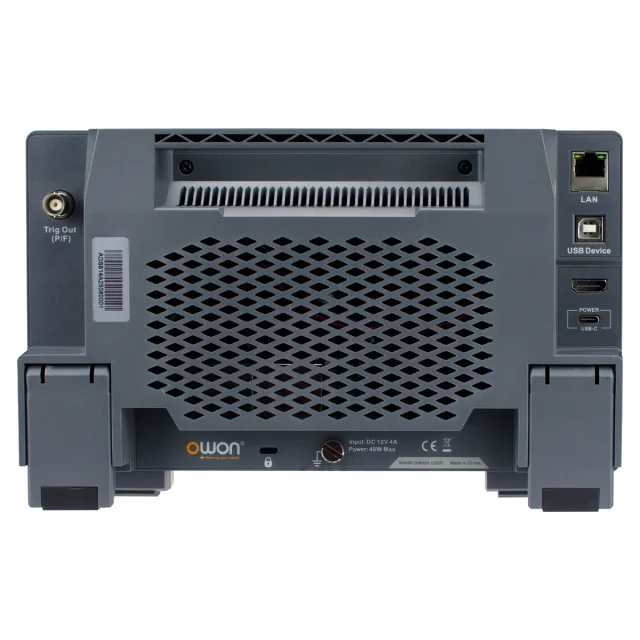

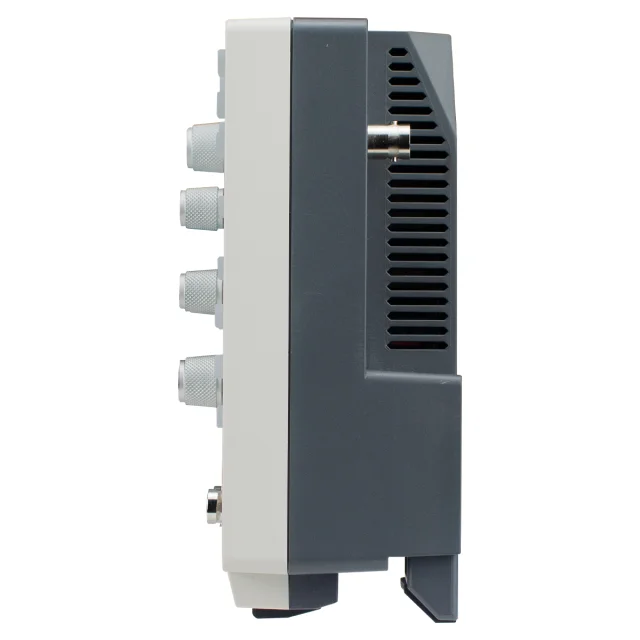

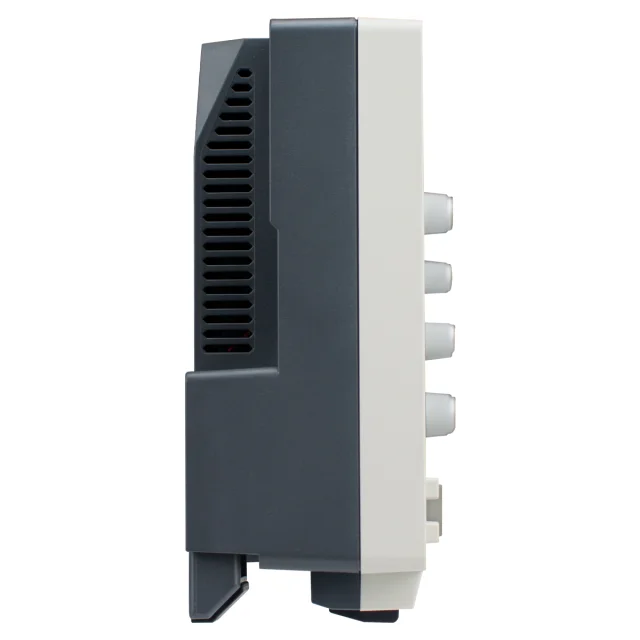

OWON ADS802A выполнен в ультратонком корпусе, который сохраняет полезную площадь рабочего стола. Управление осуществляется через 7-дюймовый сенсорный дисплей с поддержкой привычных жестов масштабирования (мультитач). На задней панели расположены порты LAN, USB Device, USB Host, Type-C и видеовыход HDMI для вывода осциллограмм на больший монитор. Осциллограф поддерживает подключение внешних манипуляторов (мыши и клавиатуры), а также работу от опционального встроенного аккумулятора (12 В / 5000 мАч), обеспечивающего около 2 часов автономной работы.

Купить осциллограф OWON ADS802A, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
