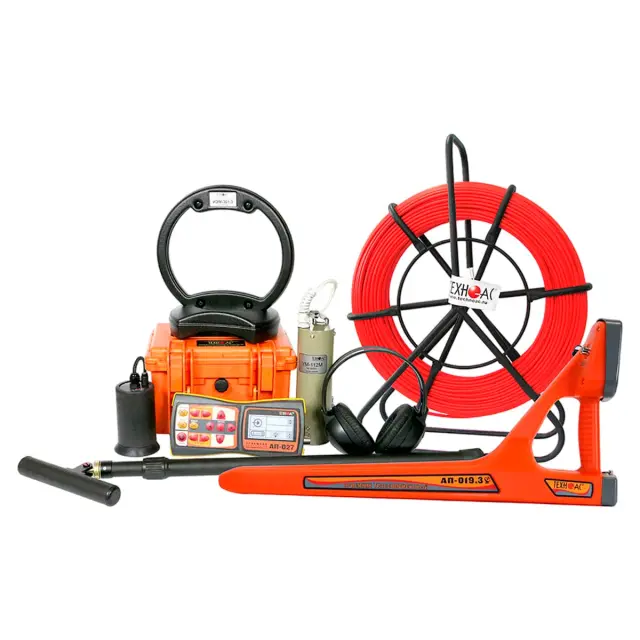

Трассотечеискатель ТЕХНО-АС Успех ТПТ-529КАЗ
Оставить отзыв
Гарантия 2 года
Артикул 00-00008929 Код товара 118174
781 542 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Трассотечеискатель ТЕХНО-АС Успех ТПТ-529КАЗ
Технические характеристики
ТЕХНО-АС Успех ТПТ-529КАЗ | ||
|---|---|---|

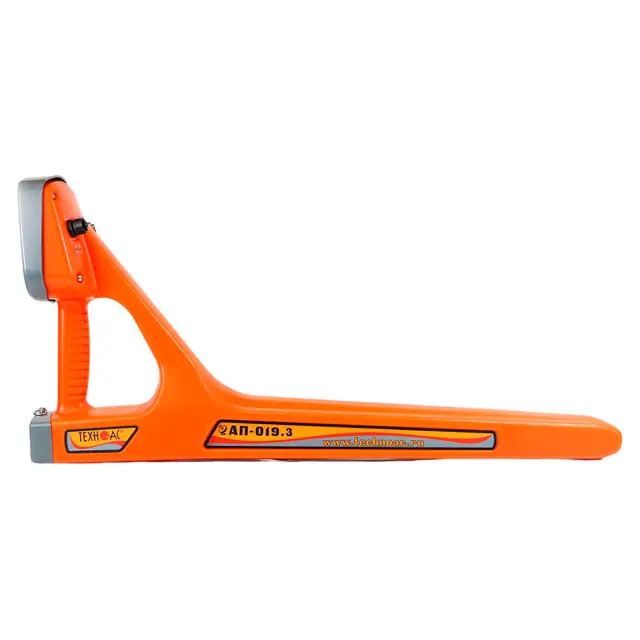

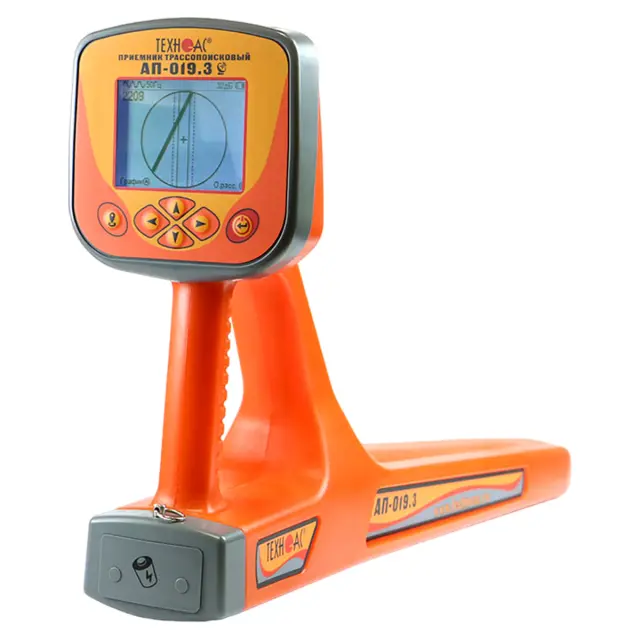

АП-019.3 | ||
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц | |
Диапазон частот "Широкая полоса" | 0,04…8 кГц | |
Частота фильтра в режиме "Зонд" | 512 Гц | |
Диапазон частот "Радио" | 8…40 кГц | |
Динамический диапазон входных сигналов | 120 дБ | |
Количество встроенных датчиков | 4 | |
Максимальная чувствительность | (Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м | |
Объем памяти модуля GPS | 2300 "точек" | |
Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС") | |
Управление чувствительностью | - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты" | |
Определение глубины залегания трассы | - 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд" | |
Точность определения глубины залегания | ±5% | |
Измерение тока принимаемого сигнала | - 0,01...9,99 А - автоматически в режиме "Трасса" | |
Точность определения оси коммуникации, в % от глубины залегания | ±5% | |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим) | |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка | |
Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления | |
Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок | |
Источник питания | 4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция) | |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов | |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут | |
Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С | |
Степень защиты корпуса | IP54 | |
Габаритные размеры | 330 х 140 х 700 мм | |
Масса | 2,45 кг | |

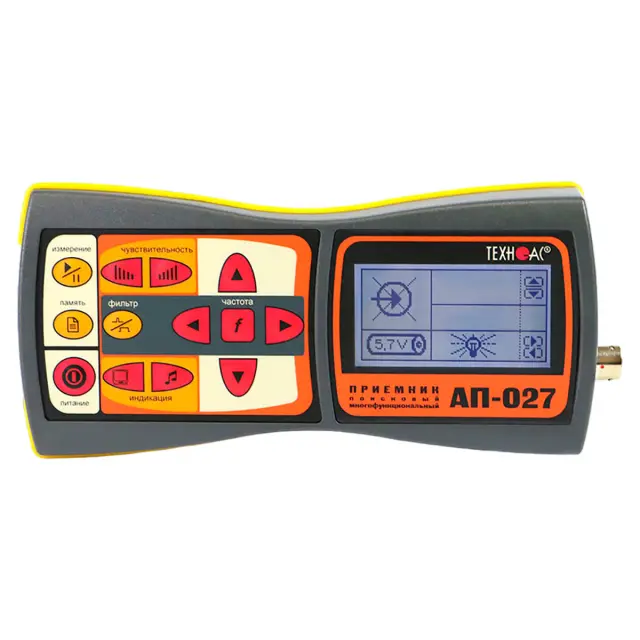

АП-027 | ||
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
|---|---|---|
Вид принимаемого сигнала | выбирается оператором как "непрерывный / импульсный" | выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)" |
Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
"Широкая полоса" (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти" |
|---|---|
Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
Питание | напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор |
Время непрерывной работы, не менее | 20 часов |
Допустимый диапазон температур окружающей среды при эксплуатации | -20 ºС — +50 ºС |
Класс защиты от внешних воздействий | IP54 |
Габаритные размеры электронного блока | 220 x 102 x 42 мм |
Масса электронного блока, не более | 0,46 кг |

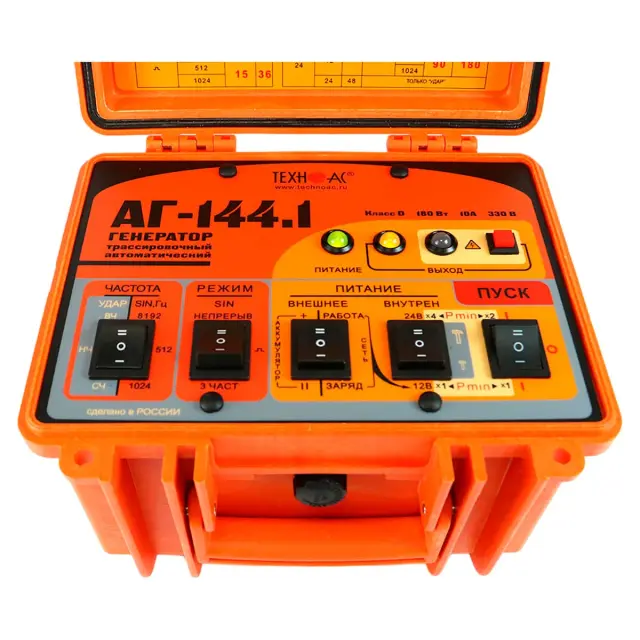

АГ-144.1 | |
Частоты генерируемого сигнала, Гц | |
Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 |
Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 |
Режимы генерации | "SIN" "непрерывный" "SIN" "_|¯|_" "SIN" "3 частоты" "УДАР" |
Выходные параметры синусоидальной генерации | |
Максимальное выходное напряжение, В: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | 220 330 140 |
Выходная мощность, Вт: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | от 7,5 до 120 от 45 до 180 от 18 до 72 |
Допустимое сопротивление нагрузки | любое (0…∞) |
Согласование с нагрузкой | автоматическое |
Источники питания | - встроенный аккумуляторный комплект; - сетевой блок питания |
Габаритные размеры электронного блока (кейса), не более | 250 х 215 х 165 мм |
Вес электронного блока, не более | 8,5 кг |
Условия эксплуатации | |
Допустимый диапазон температур окружающей среды при эксплуатации | -30 ºС — +45 ºС
|
Класс климатической защиты | IP54 |

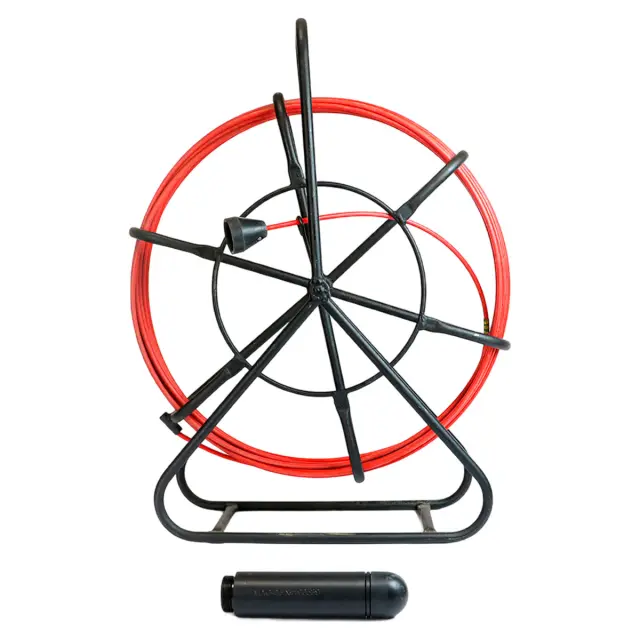

МАГ-05.2.100 | |
Частота генератора | 512 Гц |
Диаметр малогабаритного автономного генератора | 40 мм |
Вес малогабаритного автономного генератора | 318 г ± 20 г |
Время работы генератора | не менее 5 ч |
Диаметр троса проталкивающего устройства | 6 мм |
Диаметр вспомогательного троса | 2 мм |
Длина троса | 100 м |
ЭМД-247 | |
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания | от приемника |
Коммутация резонанса | принудительная (управляется приемником) |

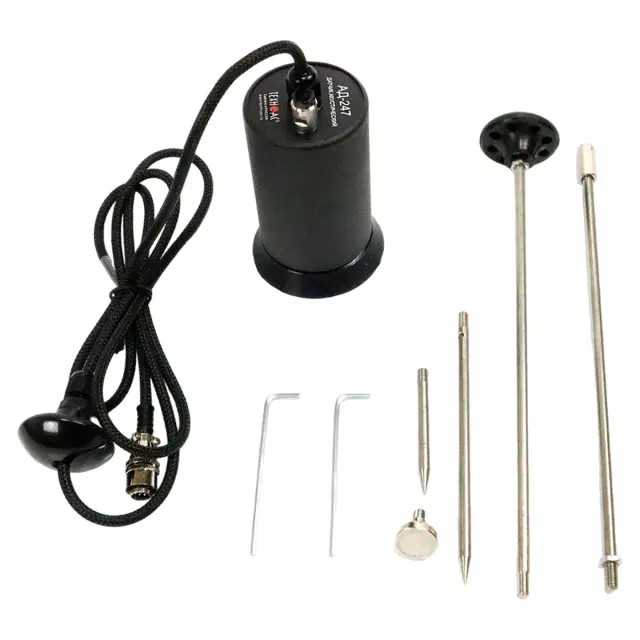

АД-247 | |
Габаритные размеры прибора, не более | 60 х 130 мм |
Масса, не более | 0,95 кг |
ИЭМ-301.3 | |
Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |

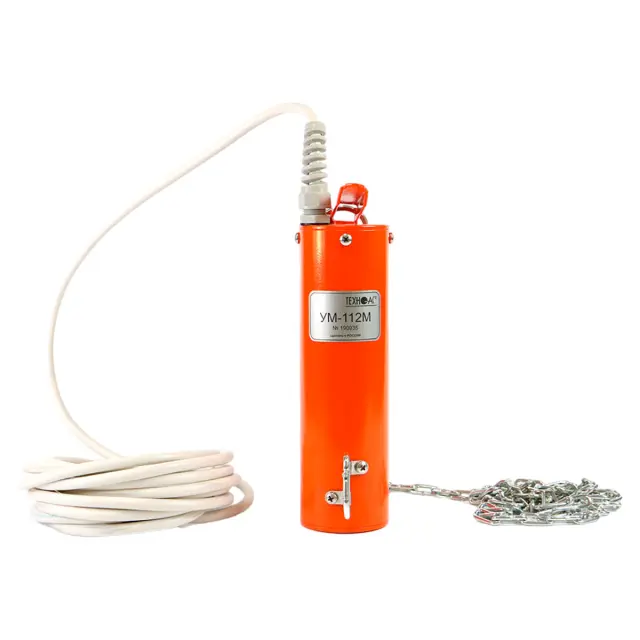

УМ-112М | |
Рабочее положение крепления ударного механизма на трубу: - допустимое - оптимальное для максимальной дальности трассировки | любое верхнее |
Длина соединительного кабеля, не менее, м | 5 |
Диаметр исследуемой трубы, мм | от 50 |
Габаритные размеры, не более | 90 х 200 мм |
Масса комплекта, не более | 3 кг |
Комплектация
- 1 Трассопоисковый приемник АП-019.3
- 2 Трассопоисковый приемник АП-027
- 3 Генератор АГ-144.1
- 4 Комплект автономного генератора МАГ-05.2.100
- 5 Антенна индукционная ИЭМ-301.3

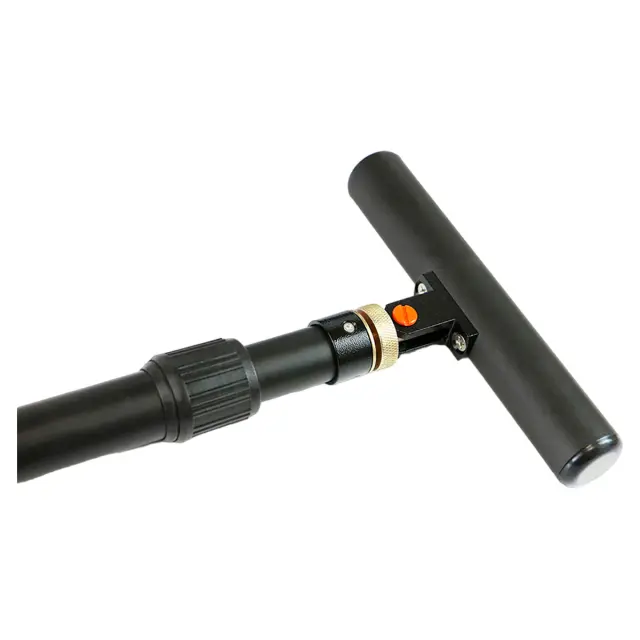

- 6 Датчик электромагнитный ЭМД-247
- 7 Комплект акустического датчика АД-247
- 8 Ударный механизм УМ-112М
- 9 Головные телефоны
- 10 Батарейки для приемника АП-019.3 - 4 шт.
- 11 Батарейки для приемника АП-027 (AA) - 4 шт.
- 12 Держатель для приемника АП-027.00.010
- 13 Источник питания для зарядки генератора АГ-144.1
- 14 Кабель для подключения нагрузки
- 15 Кабель с крокодилами
- 16 Кабель для подключения внешнего аккумулятора для генератора
- 17 Аккумулятор и зарядное устройство для генератора МАГ-05.2.100
- 18 Контакт магнитный АГ120.02.090 - 2 шт.
- 19 Штырь заземления АГ110.02.004 - 2 шт.
- 20 Крестовая отвертка
- 21 Кабель для подключения внешнего аккумулятора AP027.02.030
- 22 CD-диск с ПО
- 23 Сумка для антенны ИЭМ-301.3 (чехол 53107)
- 24 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- 25 Руководство по эксплуатации
- 26 Паспорт
