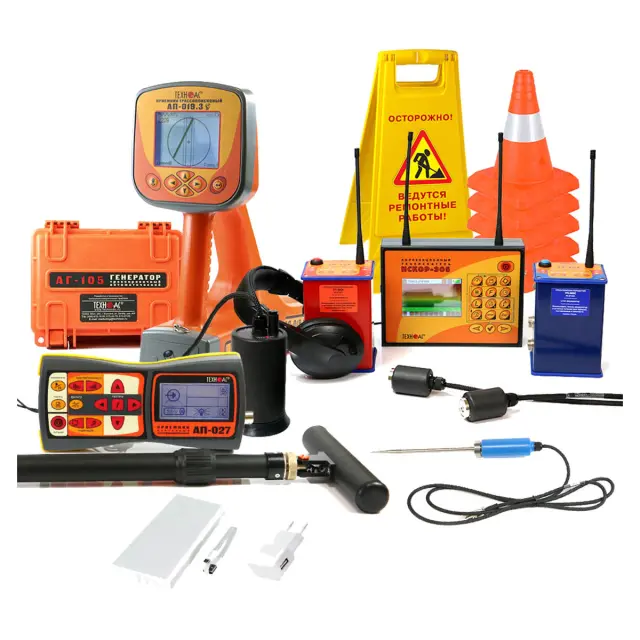

Корреляционный течеискатель ТЕХНО-АС Искор-3.27.105Д

1 408 902 ₽

Назначение корреляционного течеискателя Искор-3.27.105Д

Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
Уточнение местам утечки акустическим течеискателем.
Диагностика запорной арматуры.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции корреляционным течеискателем Искор-3.27.105Д

Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами.
Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии).
Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
Функция сохранения координат для нанесения на карту.
Диагностика запорной арматуры.
Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами.

Основные преимущества корреляционного течеискателя Искор-3.27.105Д

Наличие двух радиоканалов.
Высокая помехозащищенность, регулируемый фильтр.
Оперативность и скорость расчетов.
Ударозащищенные водонепроницаемые датчики.
Малые габариты и вес.
Высокая точность определения мест разгерметизации, удобство в эксплуатации.
Визуальная индикация утечки по графику корреляционной функции.
Возможность обнаружения подземных коммуникация в пассивном режиме ("ШП", 50 и 100 Гц).
Проведение трассировки подземных коммуникаций в активном режиме от генератора.
Уточнение места утечки акустическим методом в режиме "График".

Применение корреляционного течеискателя Искор-3.27.105Д

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Технические характеристики Корреляционный течеискатель ТЕХНО-АС Искор-3.27.105Д

	ТЕХНО-АС Искор-3.27.105Д
Длина диагностируемого участка трубопровода, м	от 10 до 1000
Диаметр трубопровода, мм	от 25 до 800
Давление в трубопроводе, атм	не менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
от 10 до 250 м	не более ±5
от 250 до 500 м	не более ±10
от 500 до 1000 м	не более ±15

Время построения корреляционной функции при усреднении по 60 измерениям, мин
от 10 до 250 м	не более 3
от 250 до 500 м	не более 4,5
от 500 до 1000 м	не более 4,5
Частоты фильтрации сигнала утечки
фильтр нижних частот, кГц	1,0; 1,5; 2,2
фильтр верхних частот, кГц	0,3; 0,4; 0,5
цифровой фильтр, Гц	от 65 до 4500
Общие данные

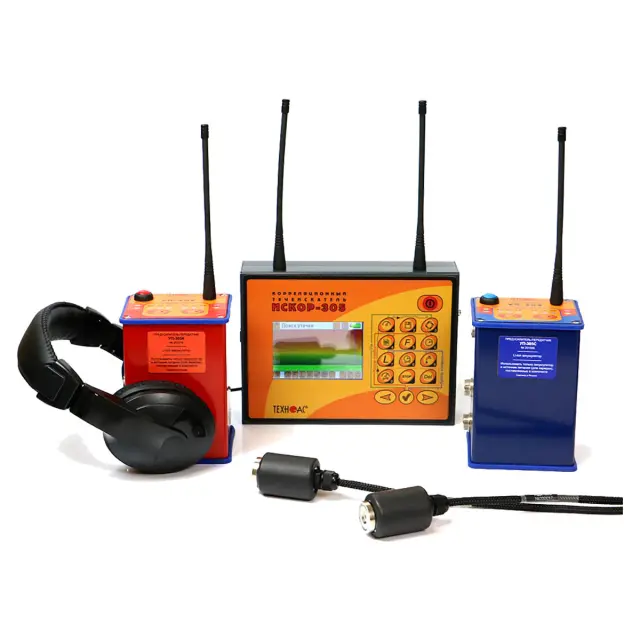

Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м	не менее 500
Дисплей	графический, TFT, 320х480 точек
Электропитание	встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час	не более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °С	от -25 до +45
Время непрерывной работы, час
в нормальных условиях	не менее 8
при пониженной температуре -25°С	не менее 6
Средняя наработка на отказ, час	не менее 2000
Класс защиты от внешних воздействий
акустического датчика АДК-305	IP65
предусилителя-передатчика УП-305	IP51
корреляционного приемника КП-305, источника питания, зарядного устройства	IP42
Габаритные размеры, мм
акустического датчика АДК-305	Ø36, Н=68, Lкабеля=5 м
предусилителя-передатчика УП-305	135x95x78
корреляционного приемника КП-305	152x203x51
Масса, кг
акустического датчика АДК-305	0,3
предусилителя-передатчика УП-305	0,9
корреляционного приемника КП-305	1,3

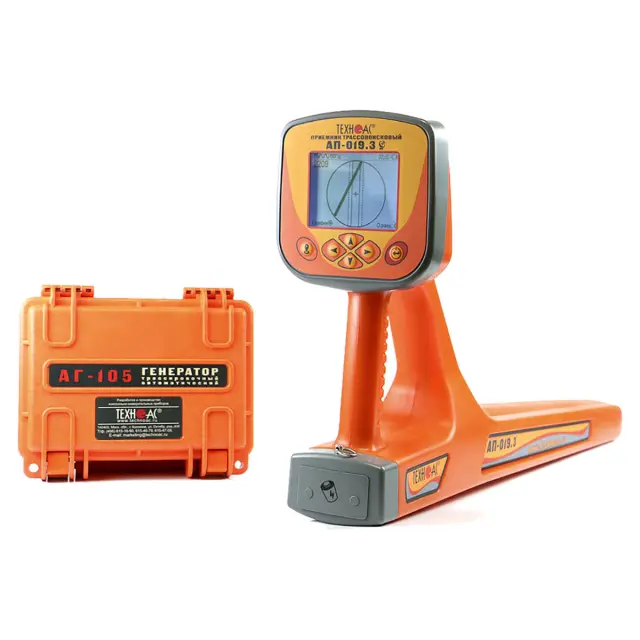

	Характеристики трассопоискового приемника АП-019.3
Характеристики трассопоискового приемника АП-019.3
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Частота фильтра в режиме "Зонд"	512 Гц
Диапазон частот "Радио"	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (режим "График" f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 "точек"
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое – для 2D отображения "Трасса"; полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд"; автоматическое / ручное (по выбору) – для режима "2 частоты"
Определение глубины залегания трассы	0...10 м; автоматически в режиме "Трасса"; по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01...9,99 А; автоматически в режиме "Трасса"
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Источник питания	4…7 В: 4 элемента тип "С"; внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг
Характеристики трассировочного генератора АГ-105
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
"Антенные" режимы	встроенная передающая антенна "LC"
"Антенные" режимы	внешняя передающая антенна "АН"
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала); длительность посылки 0,12 сек.; частота следования посылок 1 Гц
Режимы "модуляции" (сигналы специальной формы)	-двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F"
Ограниченный программой при ручном повышении, ≥	3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"
Заданный для автоматического согласования, ≥	0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F"
В зависимости от "модуляции", ≥	40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2"
Ограниченная программой, ≥	6 - при частоте 32768 Гц "33"
Источники питания
Напряжение питания	7...15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	-аккумулятор "12 В" (например, автомобильный); выходное напряжение 11...14 В при токе не менее 4 А
Внешние источники питания (не входят в комплект поставки)	сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); выходное напряжение 15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт)
Время работы ("жизненный цикл" зависит от качества батарей)	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33"
Согласование с нагрузкой	ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю
	бесконтактное подключение с применением встроенной передающей антенны "LC"
	бесконтактное подключение с применением внешней передающей антенны "АН"
	бесконтактное подключение с применением индукционных передающих клещей
Конструктивные параметры
Выходной усилитель мощности	модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)

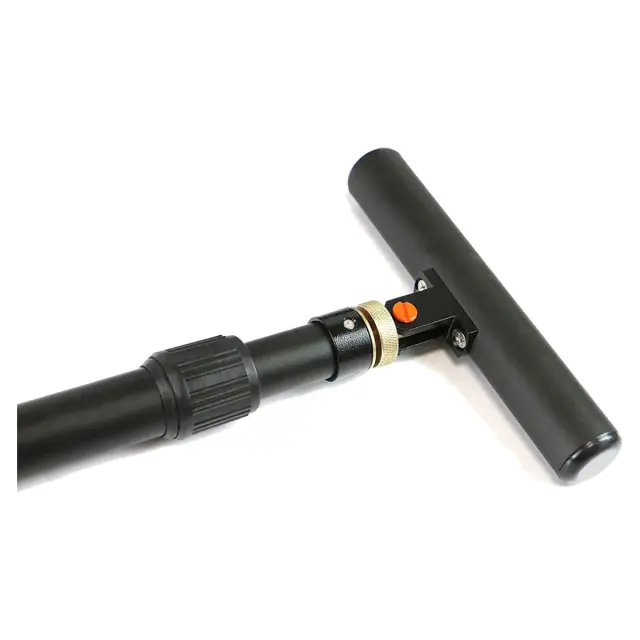

Характеристики электромагнитного датчика EMD-257
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

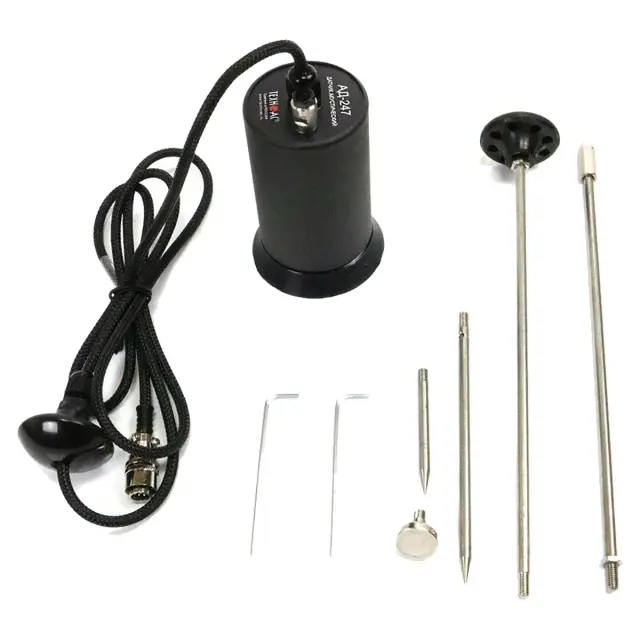

Характеристики акустического датчика AD-257
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

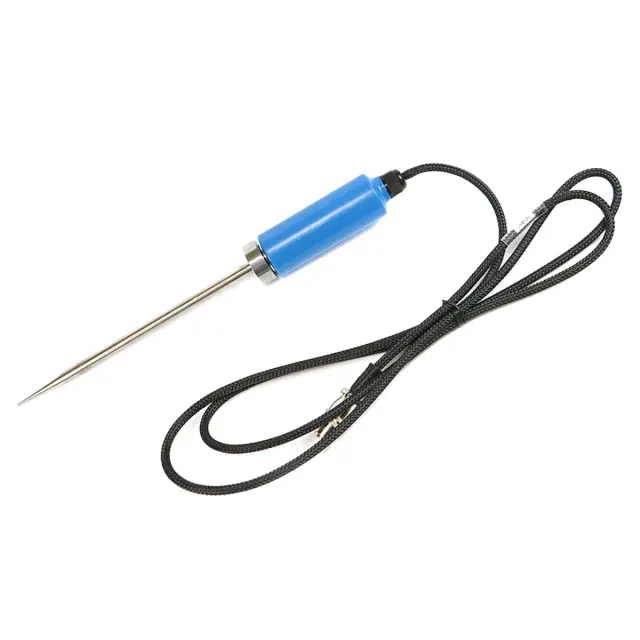

Характеристики акустического датчика ADM-227
Масса датчика, кг	0,225±0,02
Масса штыря, кг	0,115±0,02
Габаритные размеры датчика, мм (без соединительного провода)	105(+2)x31(+1)
Габаритные размеры штыря, мм	190(+2)x29(+1)

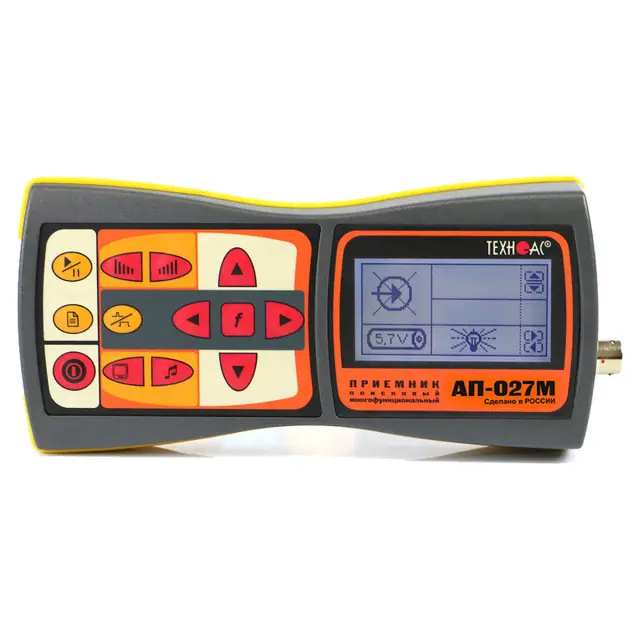

Характеристики трассопоискового приемника АП-027М
Электромагнитный трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый
"Широкая полоса"	0,05…8,6 кГц
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
Частоты цифровой фильтрации	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ
	Встроенный излучатель - синтезированный звук ЧМ
Акустический трассо-дефектопоиск
Вид принимаемого сигнала	монотонный / импульсный
Частоты цифровой фильтрации	Ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
"Широкая полоса"	0,09…2,20 кГц / 0,03…0,50 кГц
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Общие характеристики трассопоискового приемника АП-027М
Визуальная индикация	ЖКИ: символы и значения выбираемых режимов и параметров; анимированная шкала уровня входного сигнала; цифровое значение и анимированная шкала уровня выходного сигнала; график (движущаяся диаграмма) уровня выходного сигнала; частотный спектр выходного сигнала; цифровое и графическое отображение уровней выходного сигнала записанных в "памяти"
Питание	напряжение 4…7 В: аккумуляторы "тип АА" 1,2 В 4 шт. щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг
