Трассоискатель ТЕХНО-АС Успех АГ-501
Add a review
Гарантия 2 года
Артикул 00-00005133 Код товара 118262
Под заказ
160 008 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Код товара 118262
Трассоискатель ТЕХНО-АС Успех АГ-501
160 008 ₽
Технические характеристики Трассоискатель ТЕХНО-АС Успех АГ-501
| ТЕХНО-АС Успех АГ-501 | ||
|---|---|---|
| АП-014 | ||
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50…60 Гц / 100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | не переключаемый диапазон 0,31…2,00 кГц |
|---|---|---|
| "Широкая полоса" (частотный диапазон) | 0,05…2,00 кГц | 0,31…2,00 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | |
|---|---|---|
| Визуальная индикация | светодиодная шкала – 7 значений | |
| Звуковая индикация | головные телефоны – натуральный широкополосный или отфильтрованный сигнал | |
| Звуковая индикация | головные телефоны - синтезированный звук ЧМ встроенный излучатель - синтезированный звук ЧМ | |
|---|---|---|
| Питание | напряжение 1.8…4 В – щелочные батарейки "тип АА" 1,5 В 2 шт. |
|---|---|
| Время непрерывной работы, не менее | 8 часов, при отрицательной температуре время работы сокращается |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС |
| Точность определения трассы, м | ±0,3 |
| Класс защиты от внешних воздействий | IP54 |
| Габаритные размеры электронного блока | 145 x 70 x 24 мм |
| Масса электронного блока, не более | 0,15 кг |
| АГ-105 | |
| Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц" | |
| Нагрузка "клипсы" или "клещи" | 512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33" |
| "Антенные" режимы | 8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH" |
| Режим работы | |
| "Антенные" режимы | встроенная передающая антенна "LC" внешняя передающая антенна "АН" |
| Режим работы | |
| Режимы "модуляции" (сигналы специальной формы) | прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно) |
| Выходные параметры при напряжении питания 12…15В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33" |
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33" |
| Максимальное выходное напряжение, В | |
| В зависимости от "модуляции", ≥ | 32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33" |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект "тип С×8" | 8 щелочных ("alkaline") элементов 1,5 В "тип С" |
| Внешние источники питания (не входят в комплект поставки) | аккумулятор "12 В" (например, автомобильный) |
| Выходное напряжение | 11…14 В при токе не менее 4 А |
| Сетевой блок питания | АГ114М.02.020 (дополнительная принадлежность) |
| Выходное напряжение | 15 В, мощность 60 Вт |
| Время работы ("жизненный цикл" зависит от качества батарей) | при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт)
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33".
ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования |
| Варианты подключения к исследуемой коммуникации | "Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей" |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
| Конструктивные параметры | |
| Выходной усилитель мощности | технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры | 216 х 180 х 105 мм |
| Вес | 2 кг |
| ЭМД-247 | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |

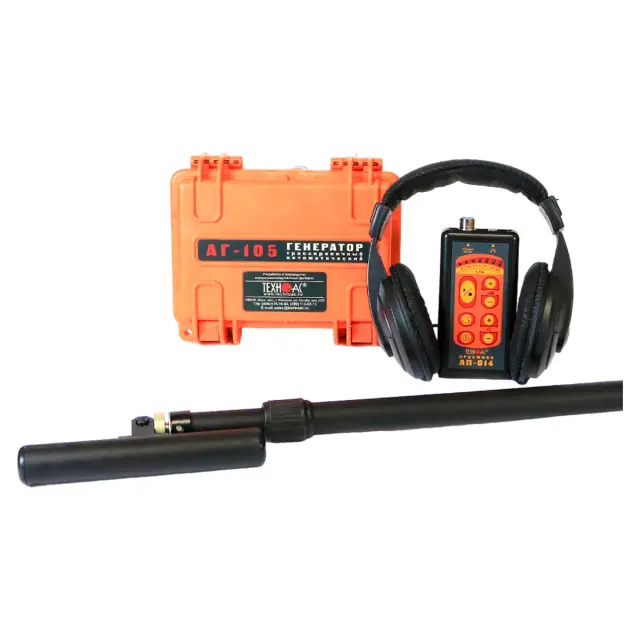

Комплектация

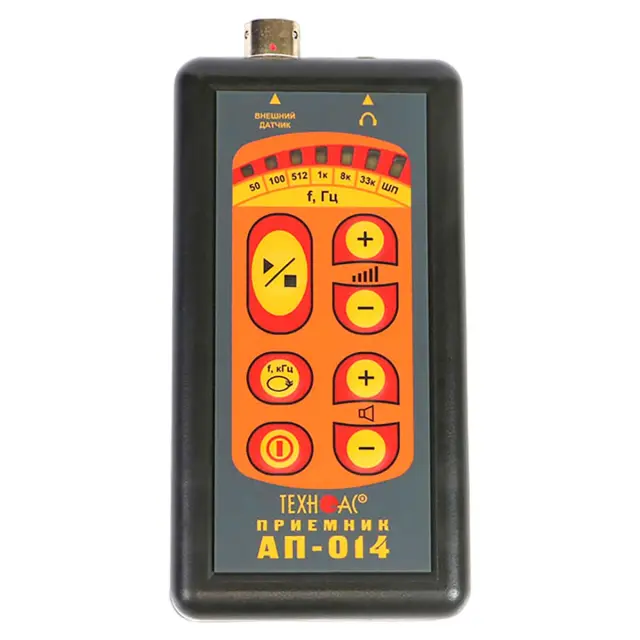

- 1 Трассопоисковый приемник АП-014
- 2 Датчик электромагнитный ЭМД-247

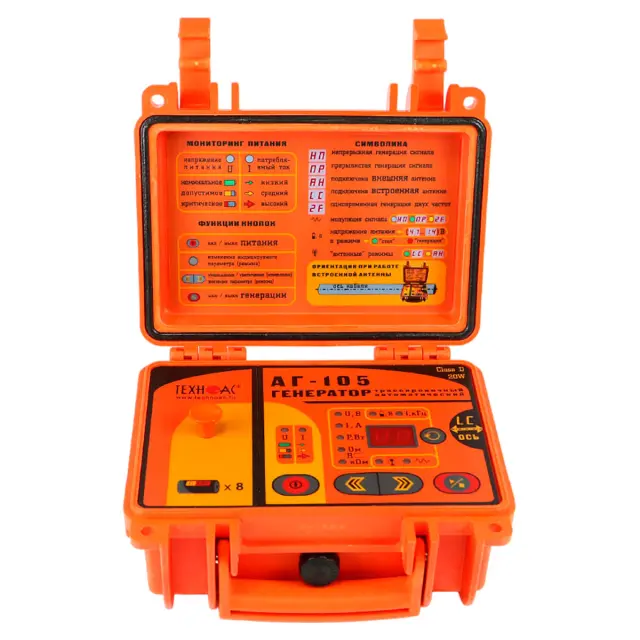

- 3 Генератор АГ-105
- 4 Головные телефоны
- 5 Кабель АГ120.02.020
- 6 Кабель АГ120.02.050
- 7 Контакт магнитный АГ120.02.090
- 8 Штырь заземления АГ110.02.004
- 9 Батарейка типоразмер АА алкалиновая - 2 шт.
- 10 Батарейка типоразмер R14 алкалиновая - 8 шт.
- 11 Чехол 53236
- 12 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- 13 Сумка для комплекта (чехол 53222)
- 14 Руководство по эксплуатации
- 15 Паспорт
