Трассоискатель ТЕХНО-АС Успех АГ-428.30Н
Add a review
Гарантия 2 года
Артикул 00-00018836 Код товара 118352
239 064 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Трассоискатель ТЕХНО-АС Успех АГ-428.30Н
Технические характеристики
ТЕХНО-АС Успех АГ-428.30Н | ||
|---|---|---|

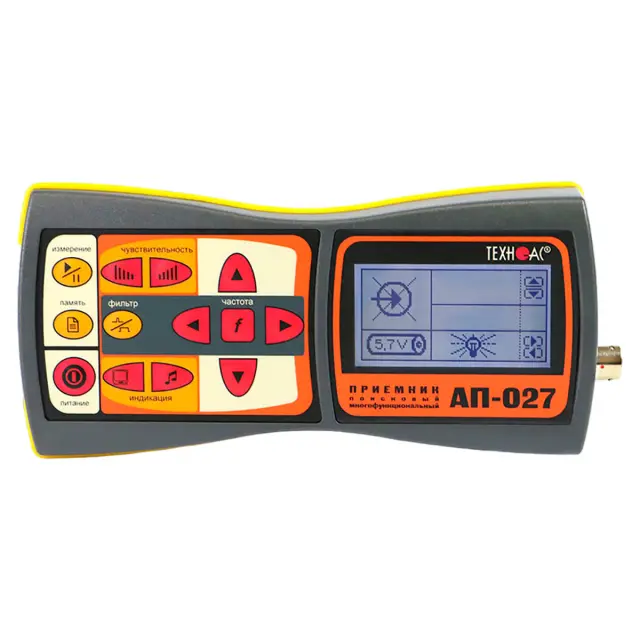

АП-027 | ||
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
|---|---|---|
Вид принимаемого сигнала | выбирается оператором как "непрерывный / импульсный" | выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)" |
Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
"Широкая полоса" (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти" |
|---|---|
Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
Питание | напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор |
Время непрерывной работы, не менее | 20 часов |
Допустимый диапазон температур окружающей среды при эксплуатации | -20 ºС — +50 ºС |
Класс защиты от внешних воздействий | IP54 |
Габаритные размеры электронного блока | 220 x 102 x 42 мм |
Масса электронного блока, не более | 0,46 кг |

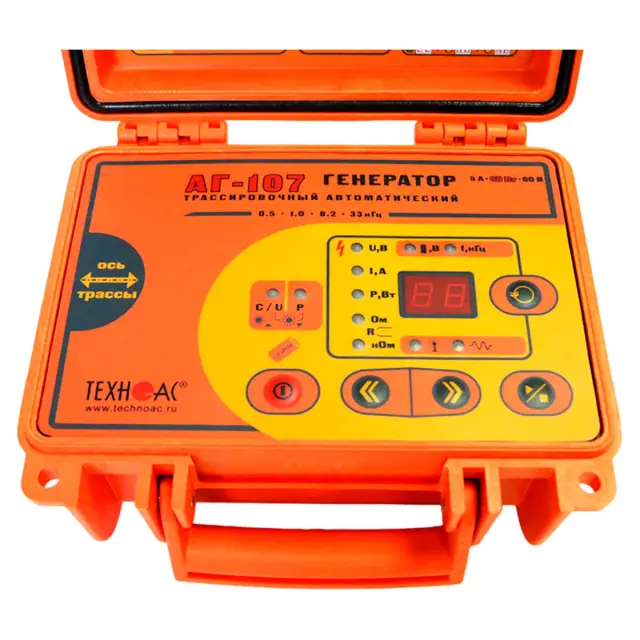

АГ-107 | |
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% - "кГц" | |
Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
"Антенные" режимы | 8192 / 32768 для "LC" или 8192 для "AH" |
Режимы работы | |
Антенные" режимы | встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН" |
Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
Выходной ток, А | |
Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц |
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
Максимальное выходное напряжение, В | |
В зависимости от "модуляции", ≥ | 48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах |
Максимальная выходная мощность, Вт | |
Ограниченная программой, ≥ | 30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом |
Источники питания | |
Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 максимально допустимое напряжение 15 |
Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой5 |
Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные "12 В"5 |
Время работы ("жизненный цикл") | при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено |
Функциональные особенности | |
Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
Автоматические выключения прибора | при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки) |
Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования |
Варианты подключения к исследуемой коммуникации | "контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) |
Электромагнитная совместимость | |
Классификация по ГОСТ Р 51318.22-2006 | класс А |
Условия эксплуатации | |
Допустимый диапазон температур окружающей среды при эксплуатации, | -30 °С — +60 °С |
Степень защиты корпуса | IP65 |
Конструктивные параметры | |
Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
Габаритные размеры электронного блока (кейса), не более | 216 х 180 х 105 мм |
Вес электронного блока, не более | 2 кг |

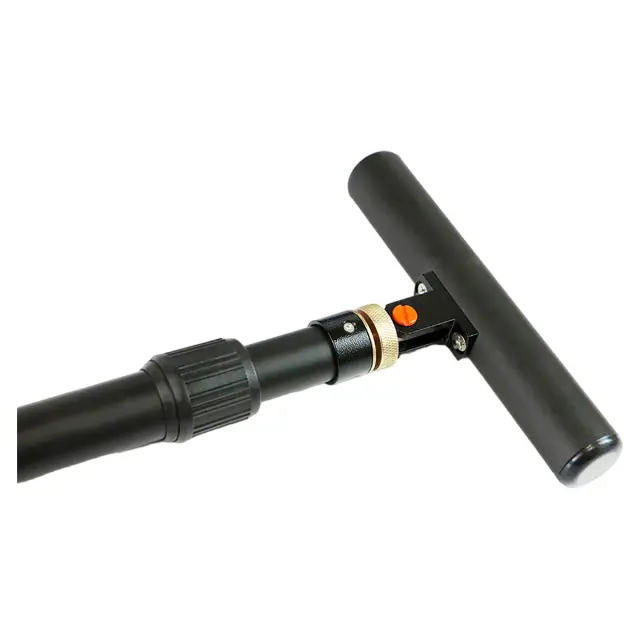

ЭМД-247 | |
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания | от приемника |
Коммутация резонанса | принудительная (управляется приемником) |

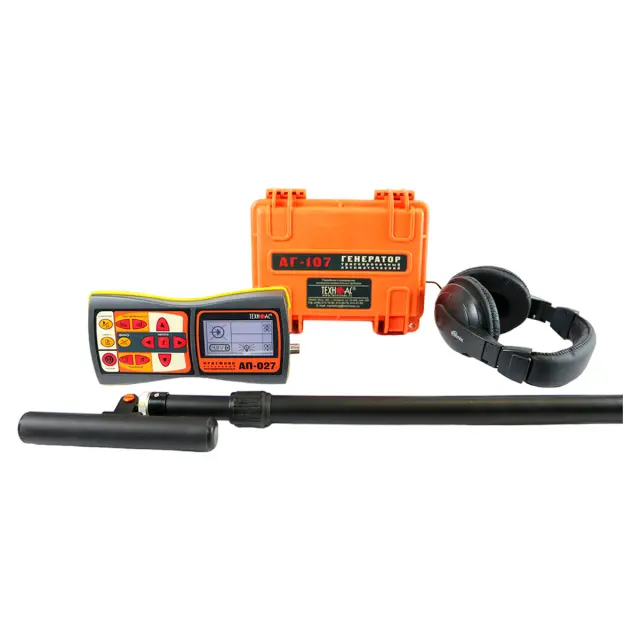

Комплектация
- 1 Трассопоисковый приемник АП-027
- 2 Генератор АГ-107
- 3 Устройство зарядное АГ107.02.010
- 4 Головные телефоны
- 5 Датчик электромагнитный ЭМД-247
- 6 Кабель выходной АГ120.02.050
- 7 Кабель для подключения внешнего аккумулятора АГ120.02.020
- 8 Кабель для заземления АГ105.02.020
- 9 Держатель для приемника АП-027.00.010
- 10 Контакт магнитный АГ120.02.090 - 2 шт.
- 11 Штырь заземления АГ110.02.004 - 2 шт.
- 12 Крестовая отвертка
- 13 Батарейки типа АА - 4 шт.
- 14 Сумка для комплекта (чехол 53222)
- 15 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- 16 Кабель для подключения внешнего аккумулятора AP027.02.030
- 17 Руководство по эксплуатации - 3 шт.
- 18 Паспорт
