Трассоискатель ТЕХНО-АС Успех АГ-309.30Ц
Add a review
Гарантия 2 года
Артикул 00-Б0001996 Код товара 118284
Под заказ
353 673 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Код товара 118284
Трассоискатель ТЕХНО-АС Успех АГ-309.30Ц
353 673 ₽
Технические характеристики Трассоискатель ТЕХНО-АС Успех АГ-309.30Ц
| ТЕХНО-АС Успех АГ-309.30Ц | |
|---|---|

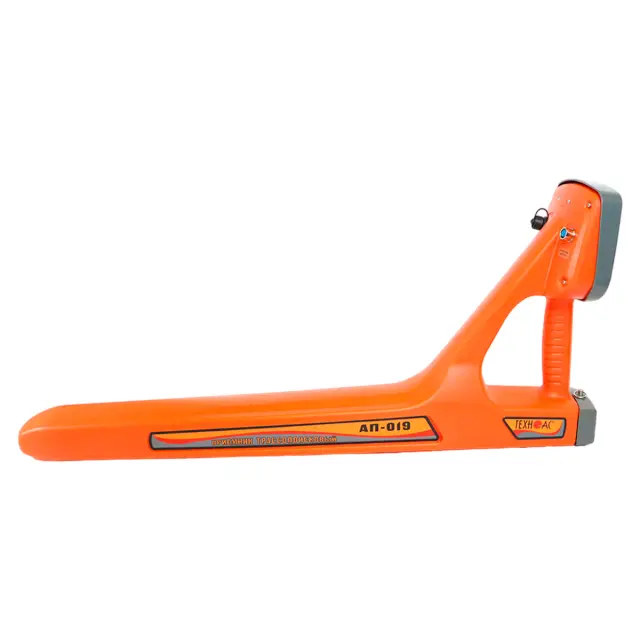

| АП-019.4 | |
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Диапазон частот "Широкая полоса" | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Диапазон частот "Две частоты" | 1024 / 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
| Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса" |
| Определение глубины залегания коммуникации | 0,01....30,00 м; - автоматически в режиме "Трасса" |
| Точность определения глубины залегания | ±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; - автоматически в режиме "Трасса" |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
| Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank) |
| Режим "Сон" | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Диапазон температур эксплуатации / хранения | -30…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Масса | 2,45 кг |
| АГ-107 | |
| Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% - "кГц" | |
| Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
| "Антенные" режимы | 8192 / 32768 для "LC" или 8192 для "AH" |
| Режимы работы | |
| Антенные" режимы | встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН" |
| Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
| Максимальное выходное напряжение, В | |
| В зависимости от "модуляции", ≥ | 48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 максимально допустимое напряжение 15 |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой5 |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные "12 В"5 |
| Время работы ("жизненный цикл") | при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки) |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования |
| Варианты подключения к исследуемой коммуникации | "контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, | -30 °С — +60 °С |
| Степень защиты корпуса | IP65 |
| Конструктивные параметры | |
| Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
| Габаритные размеры электронного блока (кейса), не более | 216 х 180 х 105 мм |
| Вес электронного блока, не более | 2 кг |
Комплектация
- 1 Трассопоисковый приемник АП-019.4
- 2 Генератор АГ-107
- 3 Устройство зарядное АГ107.02.010
- 4 Кабель АГ120.02.020
- 5 Кабель АГ120.02.050
- 6 Кабель АГ105.02.020
- 7 Контакт магнитный АГ120.02.090 - 2 шт.
- 8 Штырь заземления АГ110.02.004 - 2 шт.
- 9 Батарейки для приемника - 4 шт.
- 10 Сумка для приемника (чехол 53212)
- 11 Сумка для комплекта (чехол 53222)
- 12 Руководство по эксплуатации - 3 шт.
- 13 Паспорт
