Трассоискатель ТЕХНО-АС Успех АГ-309.30Н
Add a review
Гарантия 2 года
Артикул 00-00018833 Код товара 118165
268 761 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Трассоискатель ТЕХНО-АС Успех АГ-309.30Н
Технические характеристики
ТЕХНО-АС Успех АГ-309.30Н | |
|---|---|

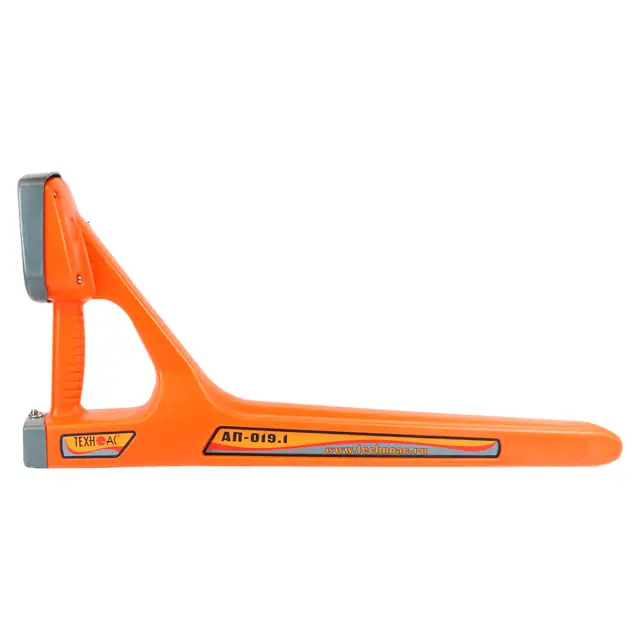

АП-019.1 | |
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) | 100 |
Диапазон частот "Широкая полоса" | 0,04…8 кГц |
Диапазон частот "Радио" | 8…40 кГц |
Максимальный коэффициент усиления электрического тракта | 100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
Управление чувствительностью | - автоматическое - для 2D отображения "Трасса" - полуавтоматическое или ручное (по выбору) - для "Графиков" - автоматическое или ручное (по выбору) - для режима "2 частоты" |
Определение глубины залегания трассы | автоматически в режиме "Трасса" 0...10 м |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001...9,99 А |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры | - параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала |
Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип "С") |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330 х 140 х 700 мм |
Масса | 2,4 кг |

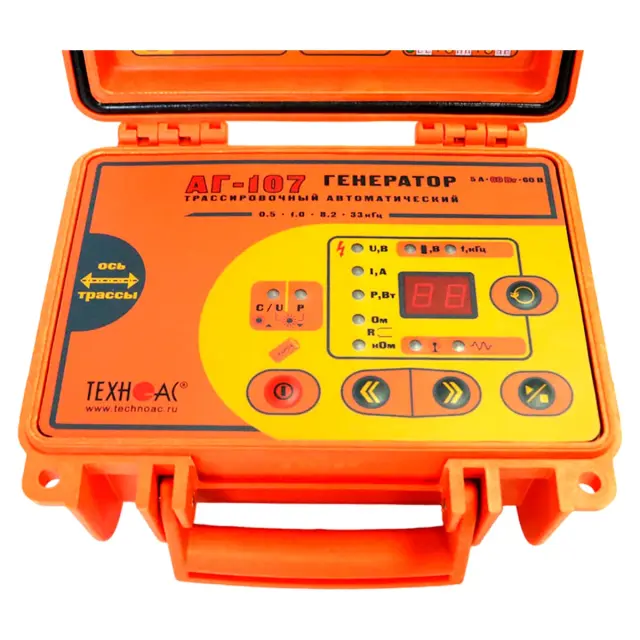

АГ-107 | |
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% - "кГц" | |
Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
"Антенные" режимы | 8192 / 32768 для "LC" или 8192 для "AH" |
Режимы работы | |
Антенные" режимы | встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН" |
Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
Выходной ток, А | |
Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц |
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
Максимальное выходное напряжение, В | |
В зависимости от "модуляции", ≥ | 48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах |
Максимальная выходная мощность, Вт | |
Ограниченная программой, ≥ | 30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом |
Источники питания | |
Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 максимально допустимое напряжение 15 |
Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой5 |
Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные "12 В"5 |
Время работы ("жизненный цикл") | при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено |
Функциональные особенности | |
Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
Автоматические выключения прибора | при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки) |
Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования |
Варианты подключения к исследуемой коммуникации | "контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) |
Электромагнитная совместимость | |
Классификация по ГОСТ Р 51318.22-2006 | класс А |
Условия эксплуатации | |
Допустимый диапазон температур окружающей среды при эксплуатации, | -30 °С — +60 °С |
Степень защиты корпуса | IP65 |
Конструктивные параметры | |
Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
Габаритные размеры электронного блока (кейса), не более | 216 х 180 х 105 мм |
Вес электронного блока, не более | 2 кг |
Комплектация
- 1 Трассопоисковый приемник АП-019.1
- 2 Генератор АГ-107
- 3 Устройство зарядное АГ107.02.010
- 4 Кабель АГ120.02.020
- 5 Кабель АГ120.02.050
- 6 Кабель АГ105.02.020
- 7 Контакт магнитный АГ120.02.090 - 2 шт.
- 8 Штырь заземления АГ110.02.004 - 2 шт.
- 9 Батарейки для приемника - 4 шт.
- 10 Сумка для приемника (чехол 53212)
- 11 Сумка для комплекта (чехол 53222)
- 12 Руководство по эксплуатации - 3 шт.
- 13 Паспорт
