Трассоискатель ТЕХНО-АС Успех АГ-309.30М

Оставить отзыв

Гарантия 2 года

Артикул 00-00018834 Код товара 118300

Трассоискатель ТЕХНО-АС Успех АГ-309.30М

комплекс трассопоисковый ТЕХНО-АС Успех АГ-309.30М

Характеристики

Частоты:

50(60), 100(120), 512, 1024, 8192, 32768 Гц

Все характеристики

Трассоискатель ТЕХНО-АС Успех АГ-309.30М предназначен для поиска и обследования различных типов подземных...

Перейти к описанию

ТЕХНО-АС

Под заказ

264 930 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 118300

Трассоискатель ТЕХНО-АС Успех АГ-309.30М

264 930 ₽

Трассоискатель ТЕХНО-АС Успех АГ-309.30М предназначен для поиска и обследования различных типов подземных коммуникаций, таких как силовые и сигнальные кабельные линии, армированные оптоволоконные линии, и трубопроводы из электропроводных материалов. Это устройство позволяет не только точно определить местоположение коммуникаций, но и провести поиск неисправностей кабельных линий.

Ключевые особенности

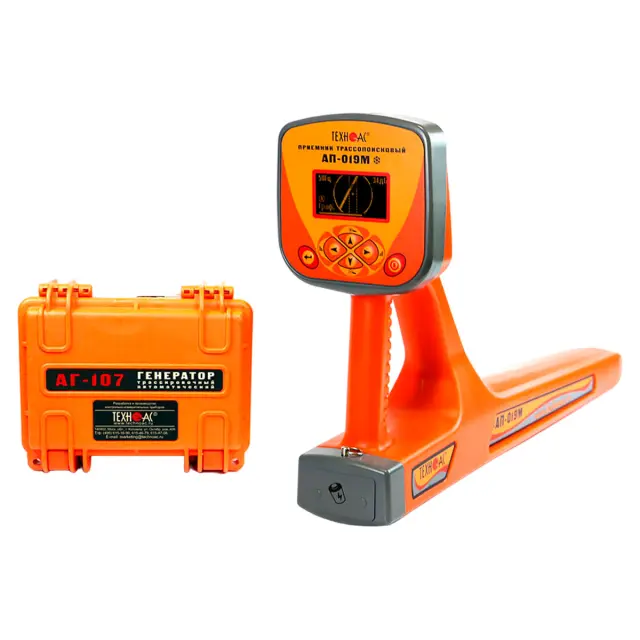

Основными компонентами комплекта являются приемник в виде моноблока с морозоустойчивым ЖК дисплеем и новейший компактный автономный генератор АГ-107. Приемник позволяет выводить изображение трассы на дисплей, рассчитывать глубину залегания коммуникации до 10 метров, а также определять величину тока в линии. Генератор АГ-107 обладает выходной мощностью до 60 Вт и имеет встроенный заряжаемый аккумулятор.

Особенности генератора

Генератор оборудован несколькими важными функциями, такими как максимальная выходная мощность до 30 Вт в непрерывном режиме и до 60 Вт в прерывистом режиме работы. Он также может работать от внешнего источника питания в диапазоне 10-25 В, обеспечивая гибкость в использовании. Встроенный в трассоискатель мультиметр позволяет оператору отображать различные параметры, такие как напряжение, ток, сопротивление, мощность на выходе или напряжение питания.

Этот прибор - надежное и инновационное оборудование, которое облегчает процесс поиска и обследования подземных коммуникаций. Благодаря его высокой точности и удобству использования, он становится незаменимым инструментом для специалистов, занимающихся инженерными коммуникациями.

Купить трассоискатель ТЕХНО-АС Успех АГ-309.30М, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Трассоискатель ТЕХНО-АС Успех АГ-309.30М

	ТЕХНО-АС Успех АГ-309.30М

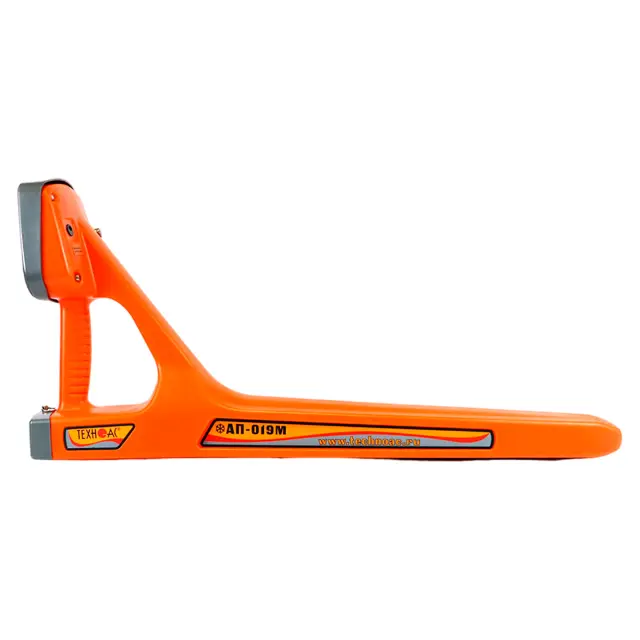

АП-019М
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	не менее 100
Диапазон частот "Широкая полоса"	0,04…8 кГц
Диапазон частот "Радио"	8…40 кГц
Максимальный коэффициент усиления электрического тракта	>100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты"
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами производства ТЕХНО-АС ("Импульсный" режим)
Визуальная индикация	OLED дисплей,178х64 пикс., 16 градаций "серого"
Индицируемые параметры	2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов, при отрицательной температуре время работы сокращается
Автоматическое отключение питания при бездействии для экономии заряда	после 30 мин
Диапазон температур эксплуатации / хранения	-30…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,1 кг

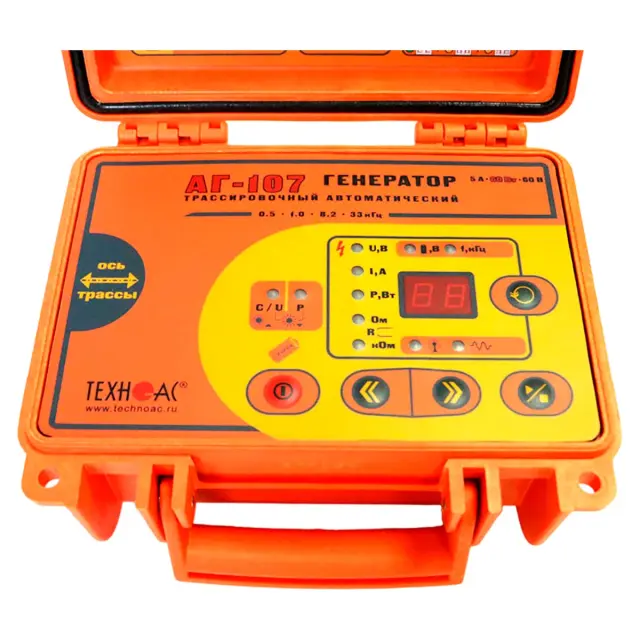

АГ-107
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% - "кГц"
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
"Антенные" режимы	8192 / 32768 для "LC" или 8192 для "AH"
Режимы работы
Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥	0,1
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом
Источники питания
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10 максимально допустимое напряжение 15
Автономный аккумулятор	4 элемента LiFePO4 26700 3,2В последовательно
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой5
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные "12 В"5
Время работы ("жизненный цикл")	при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Автоматические выключения прибора	при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006	класс А
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации,	-30 °С — +60 °С
Степень защиты корпуса	IP65
Конструктивные параметры
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более	216 х 180 х 105 мм
Вес электронного блока, не более	2 кг
