Трассоискатель ТЕХНО-АС Успех АГ-309.20К

Оставить отзыв

Гарантия 2 года

Артикул 00-00007673 Код товара 118267

Трассоискатель ТЕХНО-АС Успех АГ-309.20К

Характеристики

Частоты:

50(60), 100(120), 512, 1024, 8192, 32768 Гц

Все характеристики

Трассоискатель ТЕХНО-АС Успех АГ-309.20К - эффективное и многофункциональное устройство, предназначенное для...

Перейти к описанию

ТЕХНО-АС

Под заказ

239 316 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 118267

Трассоискатель ТЕХНО-АС Успех АГ-309.20К

239 316 ₽

Трассоискатель ТЕХНО-АС Успех АГ-309.20К - эффективное и многофункциональное устройство, предназначенное для поиска кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

Назначение

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 метров.
Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.
Запись координат и составление карт найденных коммуникаций.
Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

Приемник с моноблоком и ЖК дисплеем

Благодаря большому ЖК дисплею приемника, оператору ТЕХНО-АС Успех АГ-309.20К предоставляется наглядное изображение трассы. Автоматический режим позволяет проводить расчет глубины залегания коммуникации до 10 метров, а также определять величину тока в линии.

Встроенный навигационный модуль

Для точного определения и записи координат местоположения коммуникации, трассоискатель оснащен встроенным GPS/ГЛОНАСС модулем.

Режим "Зонд" для неметаллических коммуникаций

Дополнительная опция позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора. Компактный автономный генератор обладает выходной мощностью до 20 Вт и способен работать на расстоянии до 3 км.

Гибкие способы подключения

Трассоискатель предоставляет возможность подключения к искомой трассе как контактным, так и бесконтактным способом.

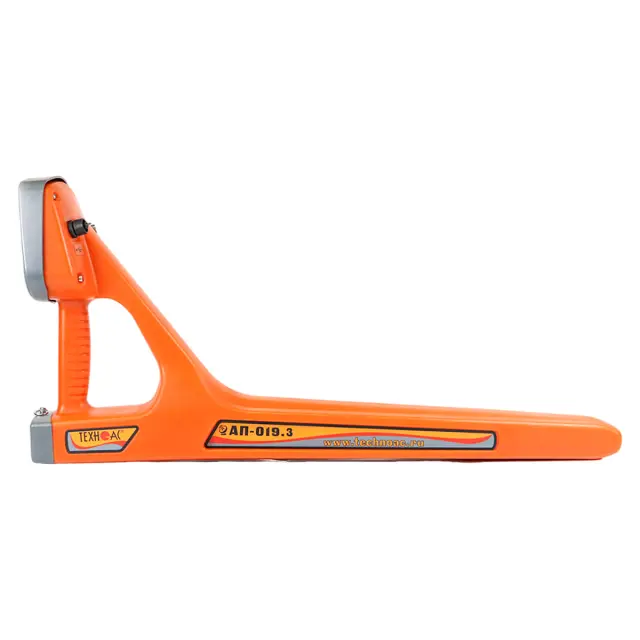

Особенности приемника

Современный цифровой трассопоисковый приемник-моноблок АП-019.3 обеспечивает:

Отображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Интегрированный GPS/ГЛОНАСС модуль для точного определения местоположения.

Купить кабелеискатель ТЕХНО-АС Успех АГ-309.20К, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Трассоискатель ТЕХНО-АС Успех АГ-309.20К

	ТЕХНО-АС Успех АГ-309.20К
АП-019.3
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Частота фильтра в режиме "Зонд"	512 Гц
Диапазон частот "Радио"	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 "точек"
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Управление чувствительностью	- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты"
Определение глубины залегания трассы	- 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А - автоматически в режиме "Трасса"
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,45 кг
АГ-114.1
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,25
Частота 2	1024 ± 0,5
Частота 3	8192 ± 4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 ("5Вт")	5 ± 1,25
Мощность 2 ("10Вт")	10 ± 2,5
Мощность 3 ("20Вт")	20 ± 5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 ("5Вт")	0,3…1000
Мощность 2 ("10Вт")	0,3…500
Мощность 3 ("20Вт")	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автоматическое, 20-ти ступенчатое
Время согласования максимальное, не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: напряжение, В емкость, Ач	12 2,2
Сетевой блок	15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более	190 х 140 х 80 мм
Вес генератора в чехле, не более	2,5 кг
ИЭМ-301.3
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
