Трассоискатель ТЕХНО-АС Успех АГ-309.15Н

Оставить отзыв

Гарантия 2 года

Артикул 00-00002095 Код товара 118145

Трассоискатель ТЕХНО-АС Успех АГ-309.15Н

комплекс трассопоисковый ТЕХНО-АС Успех АГ-309.15Н

Характеристики

Частоты:

50(60), 100(120), 512, 1024, 8192, 32768 Гц

Все характеристики

Трассоискатель ТЕХНО-АС Успех АГ-309.15Н предназначен не только для поиска коммуникаций, но и для обнаружения...

Перейти к описанию

ТЕХНО-АС

Под заказ

219 285 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 118145

Трассоискатель ТЕХНО-АС Успех АГ-309.15Н

219 285 ₽

Трассоискатель ТЕХНО-АС Успех АГ-309.15Н предназначен не только для поиска коммуникаций, но и для обнаружения неисправностей и предотвращения повреждений.

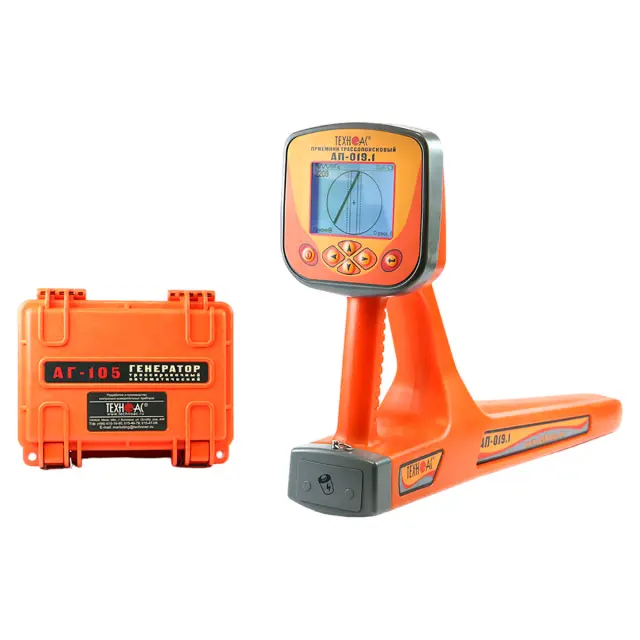

В составе комплекта включены приемник с дисплеем и компактный автономный генератор. Приемник отображает трассу и автоматически рассчитывает глубину залегания коммуникации до 10 метров, а также величину тока в линии. Генератор обладает выходной мощностью до 20 Вт и способен работать на расстояние до 3 км. Подключение к трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя

Трассоискатель предназначен для:

Определения местоположения и глубины залегания подземных коммуникаций на глубине до 10 метров.
Трассировки коммуникаций с использованием генератора на расстояние до 3 км.
Поиска электрических кабелей под напряжением.
Определения мест пересечения трубопровода и кабеля.
Обнаружения мест повреждения кабельных линий.
Обследования участков местности перед проведением земляных работ.

Особенности приемника

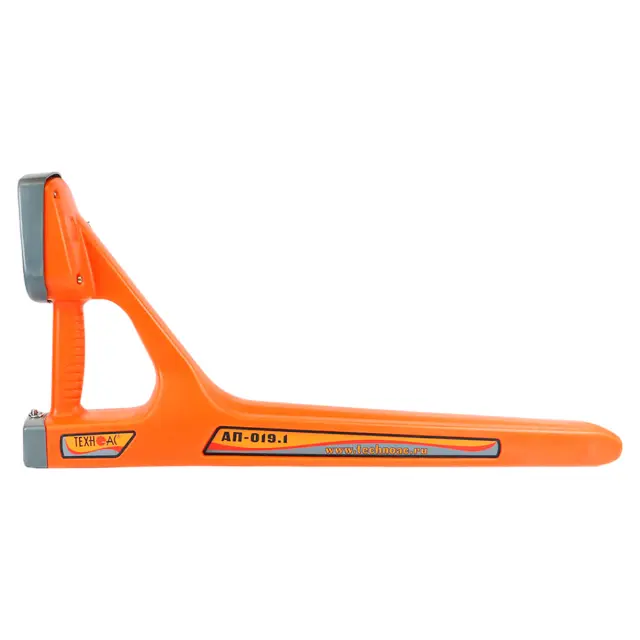

Прибор АП-019.1 представляет собой современный цифровой трассопоисковый приемник-моноблок с возможностью отображения изображения трассы на экране. Он автоматически рассчитывает и выводит на экран глубину залегания коммуникации и ток в линии. Пользователю доступны несколько вариантов отображения информации для удобства и эффективности работы.

Купить трассоискатель ТЕХНО-АС Успех АГ-309.15Н, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Трассоискатель ТЕХНО-АС Успех АГ-309.15Н

	ТЕХНО-АС Успех АГ-309.15Н
АП-019.1
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот "Широкая полоса"	0,04…8 кГц
Диапазон частот "Радио"	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты"
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0...10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001...9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	параметры настройки и управления 2D визуализация положения трассы относительно прибора графики уровня сигнала с датчиков глубина залегания трассы ток сигнала
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип "С")
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20 — 60 / -30 — 60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,4 кг

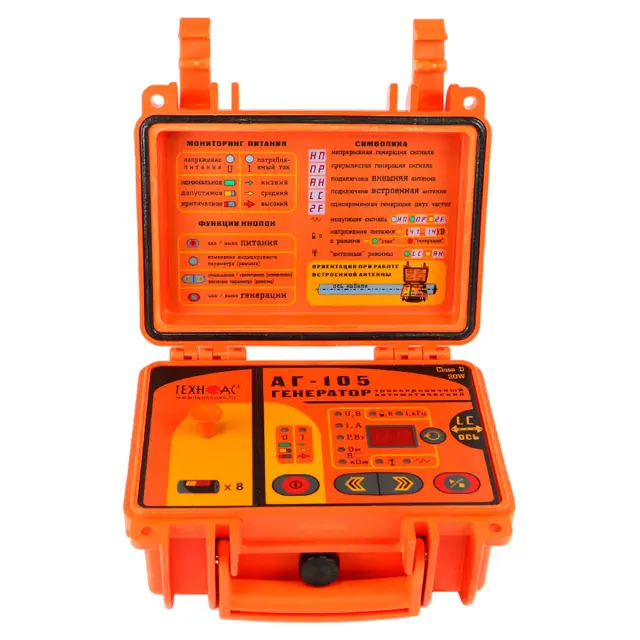

АГ-105
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц"
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
Режим работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя передающая антенна "АН"
Режим работы
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33"
Источники питания
Напряжение питания	7…15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	аккумулятор "12 В" (например, автомобильный)
Выходное напряжение	11…14 В при токе не менее 4 А
Сетевой блок питания	АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение	15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей"
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Конструктивные параметры
Выходной усилитель мощности	технология: модифицированный CLASS D КПД до 85%
Габаритные размеры	216 х 180 х 105 мм
Вес	2 кг
