Трассоискатель ТЕХНО-АС Успех АГ-309.15М

Add a review

Гарантия 2 года

Артикул 00-00006937 Код товара 118350

Трассоискатель ТЕХНО-АС Успех АГ-309.15М

комплекс трассопоисковый ТЕХНО-АС Успех АГ-309.15М

Характеристики

Частоты:

50(60), 100(120), 512, 1024, 8192, 32768 Гц

Все характеристики

Трассоискатель ТЕХНО-АС Успех АГ-309.15М – это высокотехнологичное решение, которое позволяет эффективно и...

Перейти к описанию

ТЕХНО-АС

Под заказ

216 906 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 118350

Трассоискатель ТЕХНО-АС Успех АГ-309.15М

216 906 ₽

Трассоискатель ТЕХНО-АС Успех АГ-309.15М – это высокотехнологичное решение, которое позволяет эффективно и безопасно проводить работы, связанные с земляными работами, а также предотвращать повреждение инженерных систем.

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций, таких как силовые и сигнальные кабели, армированные оптоволоконные линии и трубопроводы. Устройство может обнаруживать коммуникации на глубине до 10 метров, что делает его незаменимым инструментом для специалистов в области строительства и ремонта.

Высокая надежность и скорость обследования

С помощью данного трассоискателя можно быстро и с высокой точностью проводить обследование местности перед началом земляных работ. Это позволяет минимизировать риски повреждения подземных коммуникаций, что может привести к серьезным последствиям, включая остановку работы, финансовые потери и даже угрозу безопасности.

Многофункциональность

Комплект включает в себя приемник с морозоустойчивым дисплеем, на который выводится изображение трассы. В автоматическом режиме происходит расчет глубины залегания коммуникации и величины тока в линии. Это делает работу с устройством интуитивно понятной и удобной.

Приемник и генератор

Приемник обладает компактными размерами и высокой степенью защиты от внешних воздействий. Генератор, входящий в комплект, имеет выходную мощность до 20 Вт и дальность работы до 3 км. Это позволяет эффективно работать с ТЕХНО-АС Успех АГ-309.15М как в городских условиях, так и в удаленных районах.

Способы подключения

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом. Это дает возможность выбирать наиболее удобный метод в зависимости от условий работы и типа подземных коммуникаций.

Применение в различных сферах

Трассопоисковый комплект широко используется в строительстве и ремонте, где требуется точное знание о расположении подземных коммуникаций. Он помогает избежать повреждений при прокладке новых линий и ремонте существующих.

В энергетическом секторе устройство используется для поиска электрических кабелей под напряжением, а также для определения мест пересечения трубопроводов и кабелей. Это особенно важно для обеспечения безопасности работ и предотвращения аварийных ситуаций.

Комплект также находит применение в работе коммунальных служб, где необходимо проводить обследование участков местности перед проведением земляных работ. Это позволяет избежать повреждений водопроводных и канализационных систем.

Купить трассоискатель ТЕХНО-АС Успех АГ-309.15М, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Трассоискатель ТЕХНО-АС Успех АГ-309.15М

	ТЕХНО-АС Успех АГ-309.15М

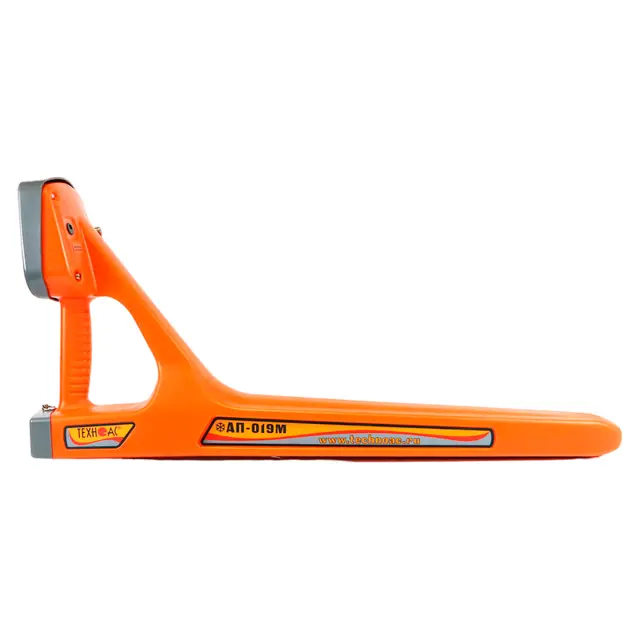

АП-019М
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	не менее 100
Диапазон частот "Широкая полоса"	0,04…8 кГц
Диапазон частот "Радио"	8…40 кГц
Максимальный коэффициент усиления электрического тракта	>100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты"
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами производства ТЕХНО-АС ("Импульсный" режим)
Визуальная индикация	OLED дисплей,178х64 пикс., 16 градаций "серого"
Индицируемые параметры	2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов, при отрицательной температуре время работы сокращается
Автоматическое отключение питания при бездействии для экономии заряда	после 30 мин
Диапазон температур эксплуатации / хранения	-30…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,1 кг

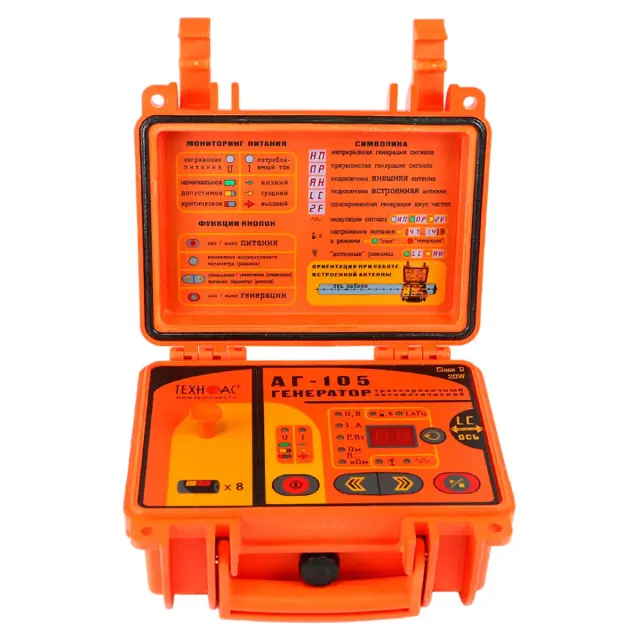

АГ-105
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц"
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
Режим работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя передающая антенна "АН"
Режим работы
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33"
Источники питания
Напряжение питания	7…15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	аккумулятор "12 В" (например, автомобильный)
Выходное напряжение	11…14 В при токе не менее 4 А
Сетевой блок питания	АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение	15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей"
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Конструктивные параметры
Выходной усилитель мощности	технология: модифицированный CLASS D КПД до 85%
Габаритные размеры	216 х 180 х 105 мм
Вес	2 кг
